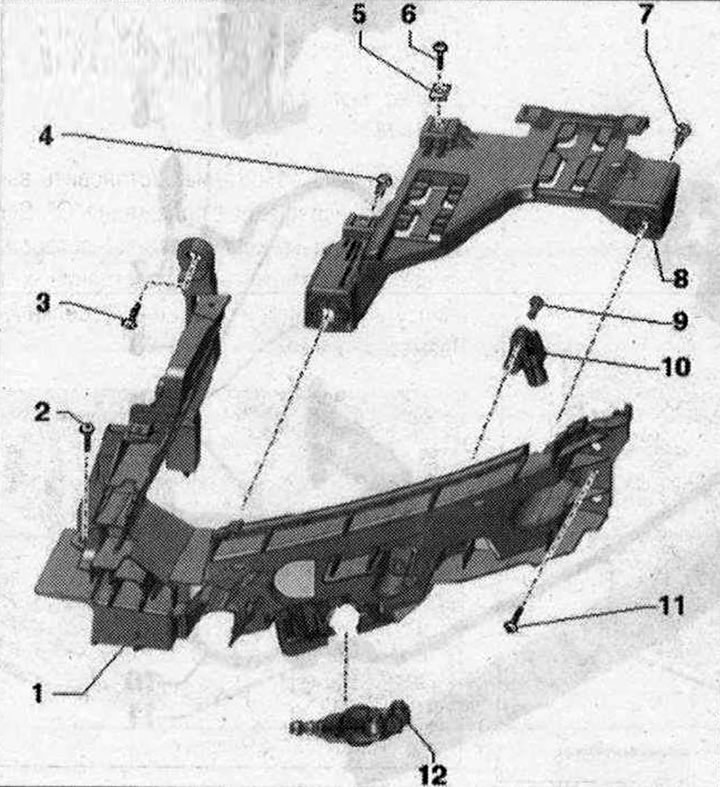

Скоба, монтаж и корпус на фара 1. Държач за фиксиране на корпуса на фара; 2/3. Болт. 8 Нм; 4/6/7. Болт. 4,5 Нм; 5. Скоба; 8. Монтаж на корпуса на фара; 9. Болт; 10. Сензор за удар на предна въздушна възглавница; 11. Болт. 1,2 Нм; 12. Дюза за миене на фарове
Премахване на стойката на корпуса на фара

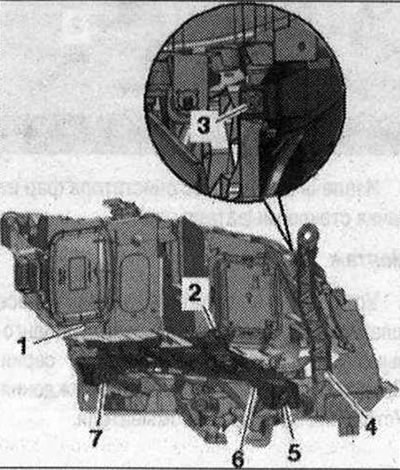

Изключете запалването. Сваляне на корпуса на фара: халогенни фарове. Развийте болтовете "3, 5, 7" и отстранете скобата "4". Развийте болта "2" с 3 оборота и натиснете закрепването "6" напред от корпуса на фара "1".
Монтиране

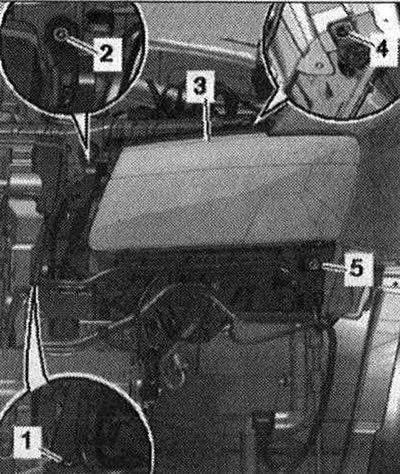

Поставете корпуса на фара докрай в стойката на корпуса на фара. Корпусът на фара трябва да влиза в гнездото си лесно и без усилие. Поставете корпуса на фара "3" със скобата върху рамката на радиатора и арката на крилото. Затегнете здраво болтовете "1,2,4,5".

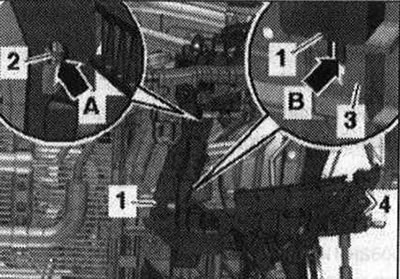

Водещият нос "стрелка B" на скобата "1" на корпуса на фара трябва да влезе в жлеба на рамката на радиатора "3". Водачите "2" и "4" трябва да влязат в закопчалките "стрелка А".

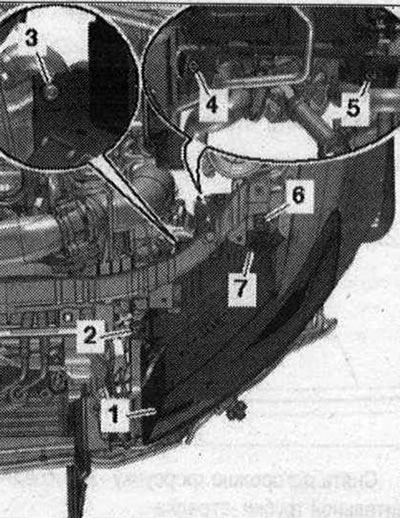

Монтирайте тапицерията на предната броня. Задайте празнини "1" по контурите на тялото. Размер на междината = равномерност на междината. Затегнете болтовете "2...7", докато монтирате корпуса на фара наравно с външния ръб на крилото. Свалете тапицерията на предната броня.
Затегнете болтовете "1, 2, 4, 5". Монтирайте тапицерията на предната броня.
Проверете отново хлабините и, ако е необходимо, повторете корекцията на луфтовете, както е описано в началото. Регулирайте позицията на фаровете.
