Превключващ блок в двигателя. отделение, разпределител, блок с предпазители. АКБ
I 1. Сплитер 2 кл. 30 "TV22" (на превозни средства със системи за високо напрежение); 2. Щепсел за разделяне на дясна врата; 3. Блокове с предпазители Използват се в блока с предпазители. F "SF"; 4. Гайка.3 Nm; 5. Блок с предпазители. F "SF" отдясно в багажника; 6. Блок с предпазители. "SA" в багажника на акумулатора (на превозни средства със системи за високо напрежение); 7. Разделителна тапа на лявата врата; 8. Блок с предпазители. В "СБ". Релеен блок и блок с предпазители. в комутационния блок на двигателя. отделение с кондензатор за потискане на смущения "024"; 9. Облицовка на комутационния блок в двигателя. отделение; 10. Употребяван двигател; 11. Превключващ блок mot. отделение

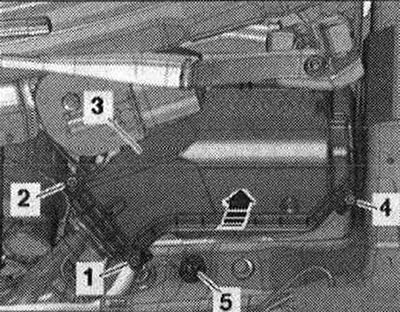

Момент на затягане на капака на комутационния блок на двигателя. отделение
- 1/2/4. Болт. 3,5 Нм
- 3. Капак за комутационния блок мот. отделение
- 5. Ядка. 9 Нм

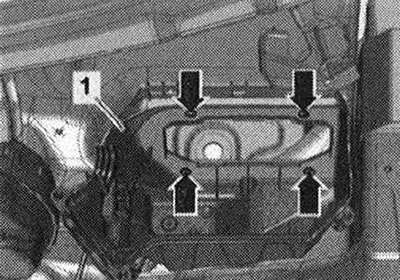

Момент на затягане на комутационния блок mot. отделение
Затегнете болтовете "стрелка" на модула за превключване на мотоциклета. отделение "1" с въртящ момент от 4,5 Nm.

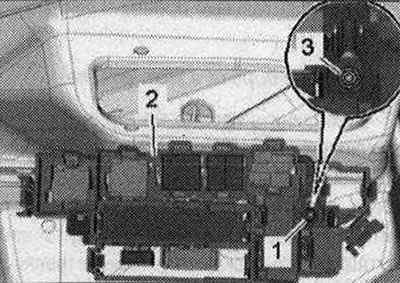

Момент на затягане. Блок с предпазители В "SB" в комутационния блок на двигателя. отделение
- 1. Положителен проводник. 9 Нм
- 2. Блок с предпазители. В "СБ"
- 3. Електрическа линия от задната страна. 9 Нм

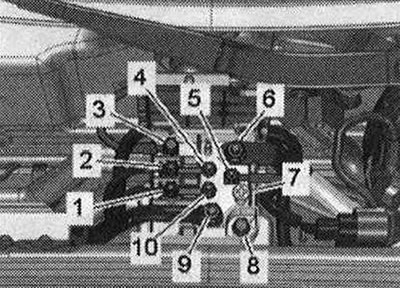

Момент на затягане. Сплитер 2 кл. 30 "TV22"
- 1/2. Тел за вентилатор. 7,5 Нм
- 3. RTS проводник. 7,5 Нм
- 4/10. Винт. 7,5 Нм
- 5. Положителен проводник на превключващия блок. 7,5 Нм
- 6. Кабел на батерията. 18 Нм
- 7. Конектор за стартиране от външен източник на захранване "U6". 20 Нм
- 8. Болт. 7,5 Нм
- 9. Стартерна тел. 18 Нм

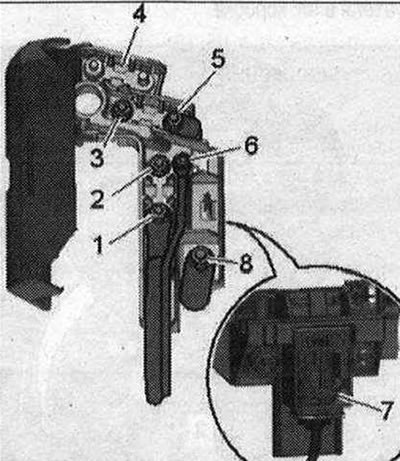

Момент на затягане. Блок с предпазители A "SA"
- 1/5. Ел. тел. 7,5 Нм
- 2/3. Винт. 9 Нм
- 4. Блок с предпазители. "SA" в багажника
- 6. Болт. 3,5 Нм
- 7. Пиро патрон за откачане на акумулатор "N₂53"
- 8. Положителен проводник към двигателя. 18 Нм
Премахване на ел. кутии в мотоциклет. отделение
Изключете заземяващия проводник от акумулатора при изключено запалване. Отстранете гърловината за пълнене на резервоара за измиване на предното стъкло. Свалете двигателя на чистачките на предното стъкло. Развийте болтовете "1, 2,4" и свалете капака "3" на модула за превключване на мотоциклета. отделение - стрелка

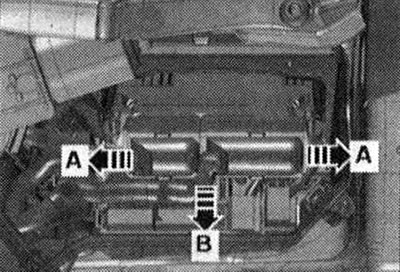

"Поз. 5" не трябва да се взема предвид. Отключете крепежните елементи "стрелка A" и отстранете блока за управление на двигателя "стрелка B".

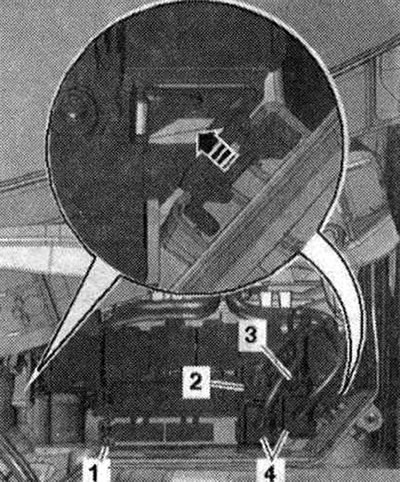

Ако има, изключете ел. конектор "2". Разкачете съединители "4" и развийте ел. проводник "3". Отключете ключалките "стрелка" и извадете блока с предпазители. В "SB" "поз. 1". Разхлабете и отстранете кабелния сноп на двигателя в ел. кутия.
Ако има такъв, отстранете клаксона на алармата против кражба "N12" и свободно поставете кабелния сноп. Развийте болтовете "стрелка". Разкачете конектора "1" за предупредителния сензор за спирачно налягане. течности "F34". Отстранете кабелния сноп "2" на модула за превключване на мотоциклета. отделение. Отстранете превключващия блок на двигателя. отделение "3" в посока нагоре.
Монтиране
Монтаж в обратен ред: монтирайте блока с предпазители. В "СБ". Настройте звуковия сигнал на алармата против кражба "H12". Свържете батерията. Монтирайте двигателя на чистачките на предното стъкло. Монтирайте гърловината за пълнене на резервоара за измиване на предното стъкло.
Премахване на кондензатора за потискане на смущенията "C24"

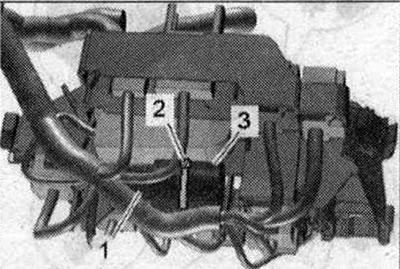

Отстранете блока с предпазители. В "SB" в комутационния блок на двигателя. отделение. Не изключвайте конекторите. Изключете свързващото устройство "2". Прекъснете връзката с имейл. щепселна връзка "1". Отстранете кондензатора за потискане на радиосмущенията "C24" "поз. 3".
Монтиране
Обратно инсталиране: Когато преинсталирате, инсталирайте всички кабелни връзки на местата, където са били инсталирани първоначално. Инсталирайте блока с предпазители. В "SB" в комутационния блок на двигателя. отделение.
