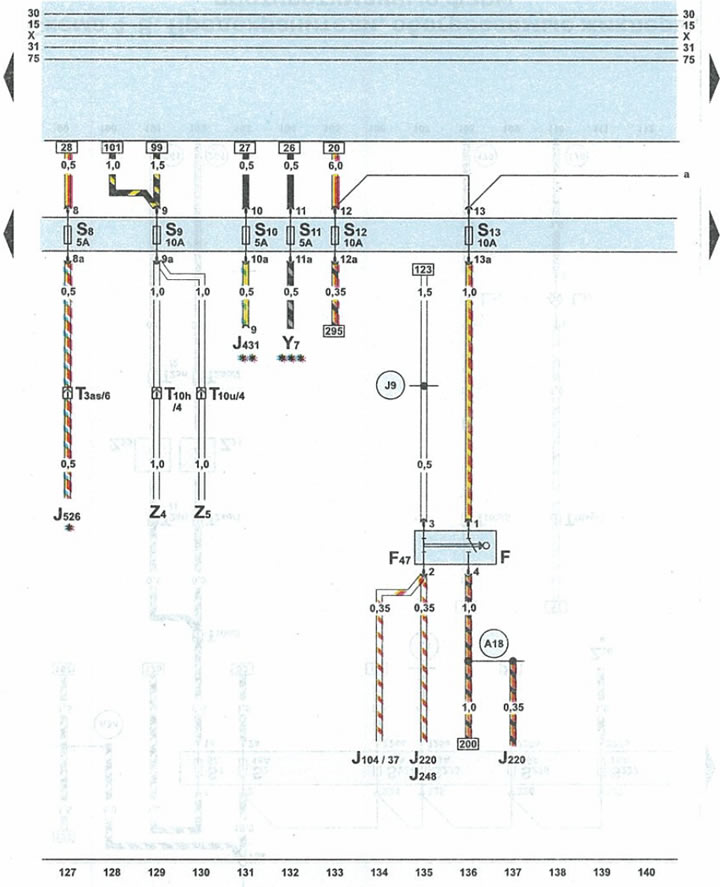

Схема 4-10. Кутия с предпазители, отопляемо огледало за обратно виждане, превключвател за стоп светлини
Ф | ключ за спирачна светлина |
F47 | сензор на педала на спирачката за превозни средства с дизелово директно впръскване (GRA) |
J217 | блок за управление на автоматична скоростна кутия |
J220 | блок за управление на бензинов двигател с инжекционна система Motronic |
J248 | блок за управление на дизелов двигател |
J431 | управление на обхвата на фаровете |
J526 | телеметричен контролен блок, телефон |
58 | предпазител |
59 | предпазител |
S10 | предпазител |
512 | предпазител |
513 | предпазител |
T3as | Син 3-пинов щепсел на лявата А-колона |
T10h | Черен 10-пинов щепсел на лявата А-колона |
Т10u | 10-пинов черен щепсел на дясна А-колона |
Y7 | Вътрешно огледало за обратно виждане с автоматично регулиране против заслепяване |
Z4 | отопляемо външно огледало от страната на водача |
Z5 | отопляемо външно огледало за обратно виждане от страната на пътника |
J9 | проводник 1 (клема 15a) в кабелния сноп ABS |
* | автомобили с телефон и телематик |
** | превозни средства с автоматично регулиране на обхвата на фаровете |
*** | автомобили с автоматично незаслепяващо вътрешно огледало |
