Полагане на линии
Спирачни тръбопроводи и тръбопроводи. Задвижванията, като резервни части, се доставят готови за монтаж.
При монтаж на магистрални и спирачни тръбопроводи. Устройствата трябва да бъдат закрепени към оригиналните монтажни точки.

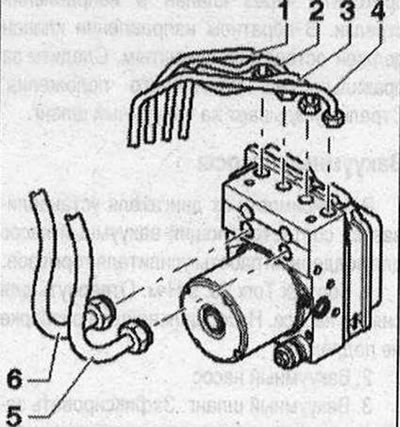

Тръбопроводи на хидравличен агрегат
- Поз. "1...4" шестостенни гайки 14 Nm
- Поз. "5...6" шестостенни гайки 14 Nm

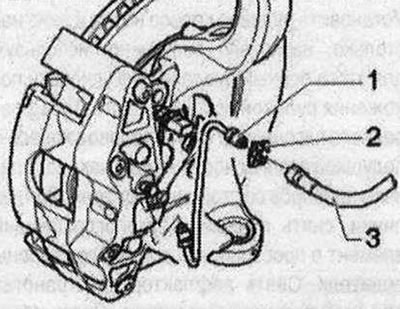

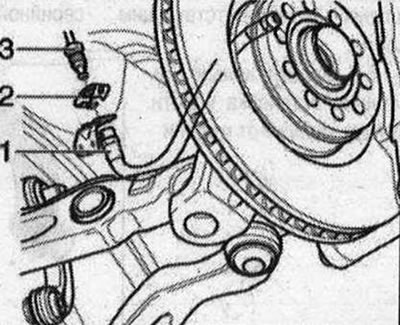

Спирачен маркуч към спирачен апарат на преден мост
- Поз. "1" спирачка. маркуч, уверете се, че заключващите зъбчета са поставени правилно в скобата
- Поз. "2" монтажна пружина
- Поз. "3" спирачка. тръбопровод, 14 Nm
- Поз. "1" спирачка. тръбопровод
- Поз. "2" монтажна пружина
- Поз. "3" спирачка. маркуч. Уверете се, че заключващите пластини са поставени правилно в скобата.

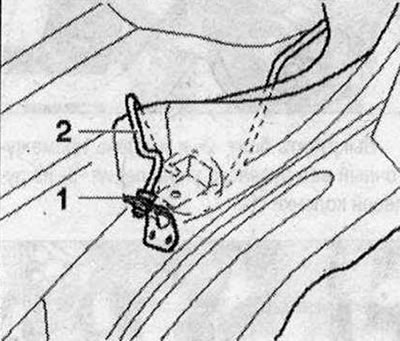

Полагане на спирачни тръбопроводи. задвижване на калниците на предната ос
- Поз. "1" спирачка. тръбопровод, момент на затягане 14 Nm
- Поз. "2" междинно парче
- Поз. "3" спирачка. тръбопровод, момент на затягане 14 Nm

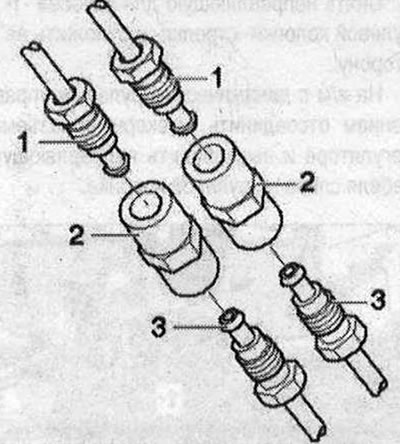

Свързване на спирачни тръби. задвижване на калниците на предната ос
- Поз. "1" спирачна скоба маркуч
- Поз. "2" Спирачна тръба, 14 Nm.

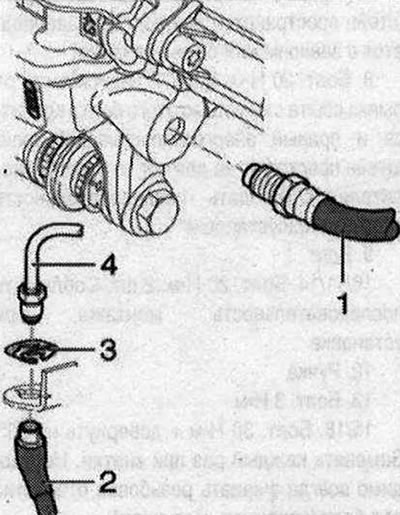

Полагане на спирачни тръбопроводи. задвижване на задния мост
- Поз. "1" спирачка. маркуч към спирачен апарат 20 Nm
- Поз. "2" спирачен държач. маркуч, уверете се, че заключващите зъбчета в скобата са добре закрепени
- Поз. "3" монтажна пружина
- Поз. "4" спирачка. тръбопровод, 14 Nm
(Оригиналната публикация в нейната цялост е публикувана на уебсайта «AUDImanual»)
