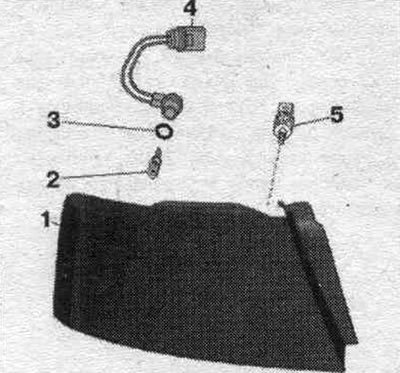

Схема за монтаж на външни задни светлини
1. Външни задни светлини.
2. Заден мигач: заден мигач. ляв мигач "M6", задна светлина. десен мигач "M8"; 12 V, 18 W; W16W.
3. Уплътнителен пръстен.
4. Централен цокъл на основата на лампата.
5. Резбован щифт: 3,5 Nm.
Демонтиране и монтаж на задната част. странична светлина

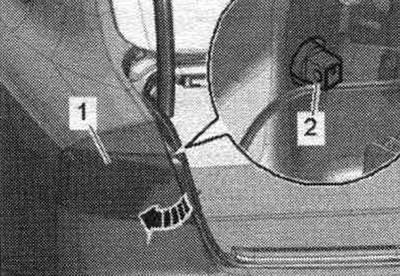

Изключете запалването. Поставете превключвателя на светлините в положение 0. Отворете капака на страничната облицовка на багажника. Развийте резбования щифт "2". Наклонете задната част. странична светлина "1" навън "стрелка", като същевременно сваляте крепежните елементи от каросерията. Разкачете щепселната връзка.
Инсталация
Монтаж в обратен ред. Самозалепващо уплътнение на задната част на корпуса. габаритната светлина трябва да запечатва добре. Инсталирайте задната част. поставете страничната светлина върху каросерията и поставете скобите в отворите. Затегнете резбования щифт.
Демонтиране и монтиране на фасунгата на лампата

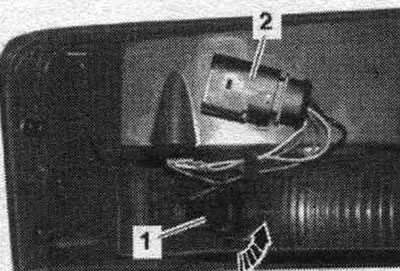

Свалете външната задна светлина за паркиране. Завъртете държача на крушката "1" обратно на часовниковата стрелка стрелка и го извадете от корпуса. Извадете лампата от фасунгата. "Поз. 2" не трябва да се взема предвид.
Монтаж в обратен ред. Поставете новата лампа в цокъла, като внимавате да не докосвате стъклената крушка на лампата с голи ръце. Закрепете фасунгата на лампата, като я завъртите по посока на часовниковата стрелка. Инсталирайте задната част. външна габаритна светлина.

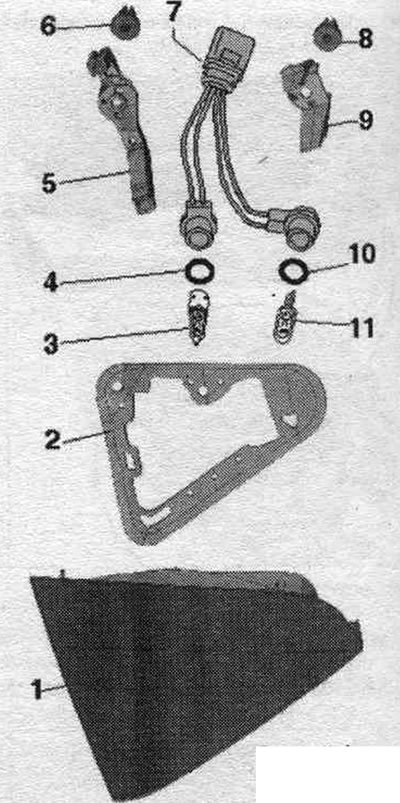

Вътрешна задна светлина
1. Вътрешна задна светлина.
2. Уплътнение: Сменете, ако е повредено.
3. Крушка на задна фара за мъгла: лява крушка на задна фара за мъгла. фар за мъгла "L46", десен заден фар. фар за мъгла "L47"; 12Б, 21З.
4. Уплътнителен пръстен.
5. Голяма скоба: за монтаж на задната светлина. осветление към вратата на багажника.
6/8. Гайка: 3,5 Nm.
7. Централен щепсел на фасунги за лампи.
9. Малка скоба: за монтаж на задната светлина. осветление към вратата на багажника.
10. Уплътнителен пръстен.
11. Крушка на задната светлина. работи: лява задна светлина. "M16" ход, дясна задна крушка. ход "М17"; 12 V, 18 W; W16W.
Демонтиране и монтаж на задната вътрешна габаритна светлина

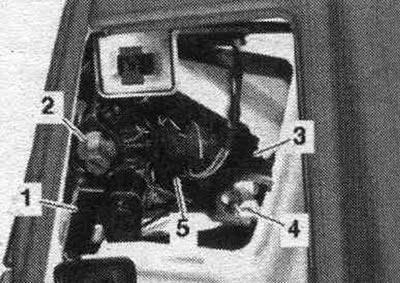

Изключете запалването. Поставете превключвателя на осветлението в положение 0. Отстранете капака "1" с клина "3409" "стрелка". Разкачете щепселната връзка "5". Развийте гайката "2" и свалете голямата скоба "1". Развийте гайката "4" и свалете малката скоба "3". Свалете вътрешната част на задната част. фенер навън.
Инсталация

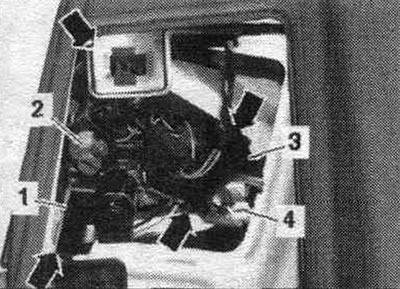

Монтаж в обратен ред. Уверете се, че уплътнението е правилно поставено между корпуса и задния корпус. светлина. Монтирайте вътрешната част на задната част. лампа на външния ръб на вратата на багажника. Плъзнете малката скоба "3" върху резбования щифт на вътрешната част на задната част. фенер и завийте гайката "4", без да я затягате. Плъзнете голямата скоба "1" върху резбования щифт на вътрешната част на задната част. фенер и затегнете гайките "2" и "4". При затягане на гайките, затягащите скоби се заклинят назад. корица "стрела".
Демонтиране и монтиране на крушката на задната фар за мъгла "L46"/"L47"

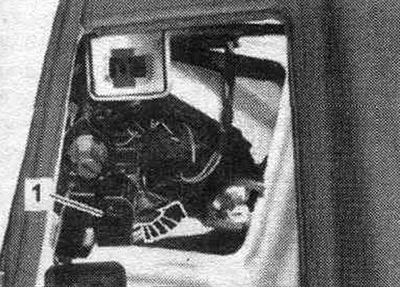

Изключете запалването. Поставете превключвателя на осветлението в позиция 0. Отстранете капака "1" с клина "3409" "стрелка". Завъртете основата "1" обратно на часовниковата стрелка "стрелка" и я извадете от задния корпус. лампа. Развийте задната лампа. фар за мъгла от основата.
Монтаж в обратен ред: поставете новата лампа в цокъла, като внимавате да не докосвате стъклената крушка на лампата с голи ръце.
