Задна фара, външна част

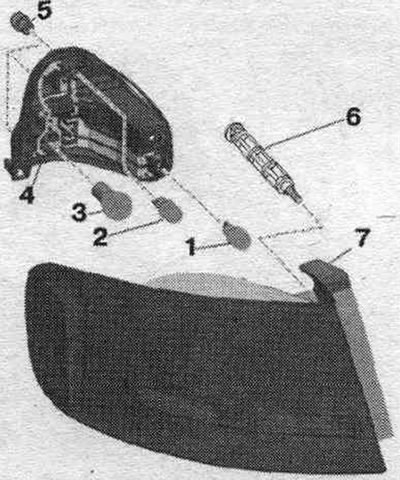

1. Крушка на задната светлина. работи: лява задна светлина. "M16" ход, дясна задна крушка. курс "М17"; 12 V, 16 Bt; W16W.
2. Лампа: 12V, 21W.
3. Мигач: задна светлина. ляв мигач "M6". задна светлина. десен мигач "M8"; 12 V, 21 W.
4. Фасунга за лампа.
5. Гайка: 3,5 Нм.
6. Резбован щифт: 3,5 Nm.
7. Външни задни светлини, подмяната с LED не е възможна, външна част на задната част. фаровете трябва да бъдат сменени изцяло.
Демонтиране и монтаж на задната част. странична светлина

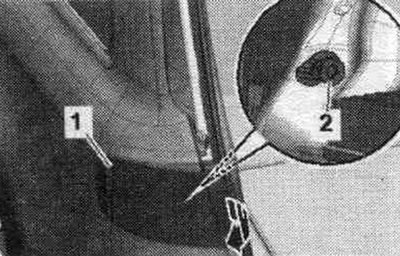

Изключете запалването. Поставете превключвателя на светлините в положение 0. Отворете капака на страничната облицовка на багажника. Развийте резбования щифт "2". Наклонете задната част. блок от светлини "1" навън "стрелка" и едновременно с това извадете заключващия болт от корпуса. Разкачете щепселната връзка.
Монтаж в обратен ред. Самозалепващо уплътнение на задната част на корпуса. габаритната светлина трябва да запечатва добре. Инсталирайте задната част. модула на светлината върху корпуса и натиснете заключващия болт в отвора. Затегнете щифта с резба "2".
Демонтиране и монтиране на фасунгата на лампата

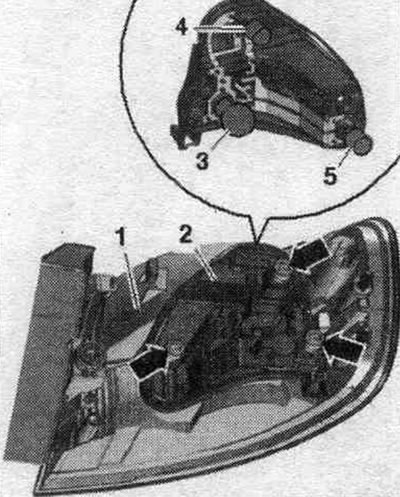

Свалете външната задна светлина за паркиране. Развийте гайките, обозначени със стрелка. Извадете фасунгата на крушката "2" от задния светлинен блок "1". Развийте крушките от фасунгата. Развийте лампата на мигача "3". Свалете лампата "4" на задната светлина за паркиране/стоп светлина и лампата "5" на задната светлина. премести се.
Монтаж в обратен ред. Поставете нови лампи в цокъла, като внимавате да не докосвате стъклената крушка на лампата с голи ръце. Инсталирайте задната част. външна габаритна светлина.
Смяна на крушката на задната странична габаритна светлина "M37"/"M38"
Крушката на задната странична габаритна светлина е LED и е монтирана във външната част на задната част. блок от светлини. Подмяната на светодиодите не е възможна, външната част на задната част. фаровете трябва да бъдат сменени изцяло.
Вътрешна задна светлина

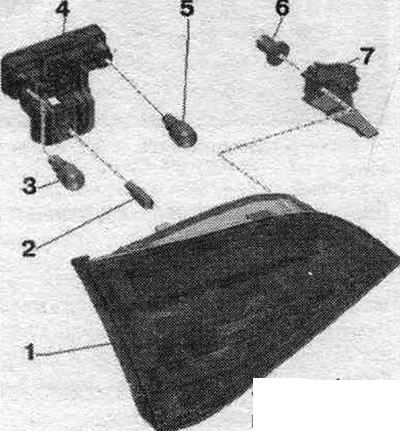

1. Вътрешна задна светлина.
2. Крушка на задна фара за мъгла: лява крушка на задна фара за мъгла. фар за мъгла "L46", десен заден фар. фар за мъгла "L47"; 12 V, 21 W.
3. Крушка на задната светлина: лява задна крушка. габаритна светлина "M4". десен заден фар. странична светлина "M2"; 12 V, 21 W.
4. Фасунга за лампа.
5. Крушка на задната светлина: лява задна крушка. габаритна светлина 2 "M49", дясна задна светлина. странична светлина 2 "M50"; 12 V, 21 W.
6. Гайка: 3,5 Нм.
7. Скоба: за монтаж на задната светлина. осветление към вратата на багажника.
Демонтиране и монтаж на задната вътрешна габаритна светлина

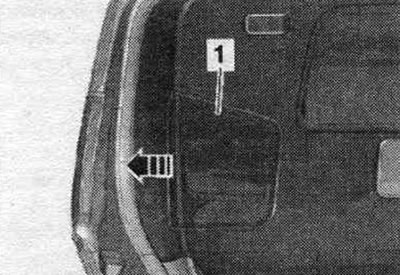

Изключете запалването. Поставете превключвателя на светлините в положение 0. Свалете капака "1" от външната страна на драйвера, "стрелка".

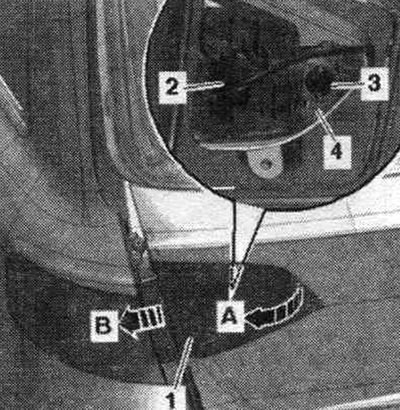

Разкачете щепселната връзка "2". Развийте гайката "3" и свалете скобата "4". Преместете леко вътрешната част на задната част. издърпайте светлинния блок навън "стрелка А" и го извадете "по посока на стрелка B" от багажника.
Инсталация

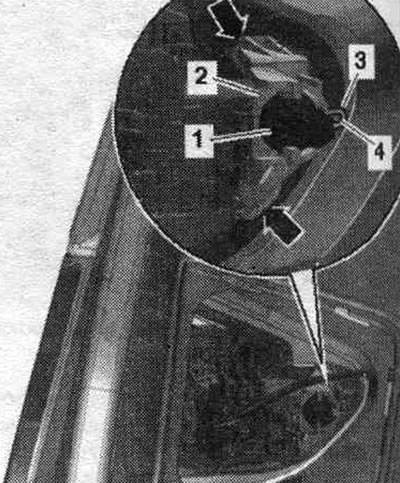

Монтаж в обратен ред. Уверете се, че уплътнението между корпуса и задния корпус е монтирано правилно. светлина. Монтирайте вътрешната част на задната част. лампа на външния ръб на вратата на багажника. Плъзнете затягащата скоба "2" върху резбования щифт на вътрешната част на задната част. блок от светлини. Водещият щифт "4" на задната светлина трябва да влезе в закрепването "3" на скобата. Затегнете гайка "1". При затягане на гайките, скобата на скобата се заклинява назад. корица "стрела".
Демонтиране и монтиране на фасунгата на лампата

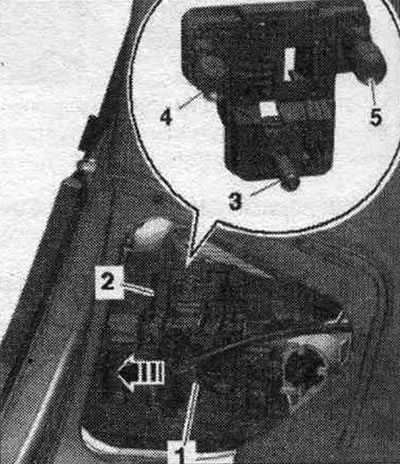

Изключете запалването. Поставете превключвателя на светлините в положение 0. Отстранете капака "1" от външната страна на драйвера, "стрелка". Извадете фасунгата на лампата "2" от корпуса, като натиснете заключващата скоба "1" по посока на стрелката. Развийте крушките от фасунгата. Свалете лампите "4" и "5" от светлината за паркиране. Развийте крушката на фара за мъгла "3".
Монтаж в обратен ред: поставете новите лампи в цокъла, като внимавате да не докосвате стъклената крушка на лампата с голи ръце.
