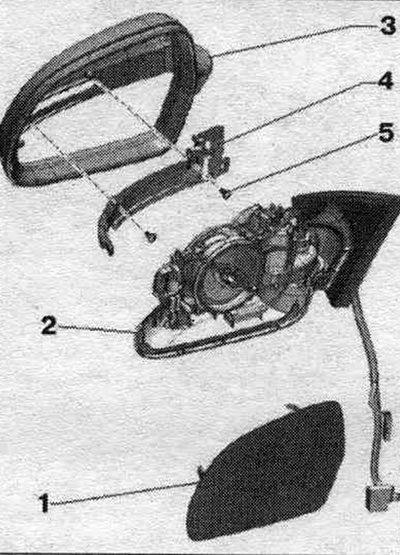

Индикатор за посока във външното огледало.
1. Огледало.
2. Монтиране на регулатора на положението на огледалото.
3. Корпус на външното огледало.
4. Мигач във външното огледало: Мигач във външното огледало от страната на водача. "L131", мигач във външното огледало отпред. пасаж. "L132".
5. Болт: 0,9 Нм.
Демонтаж

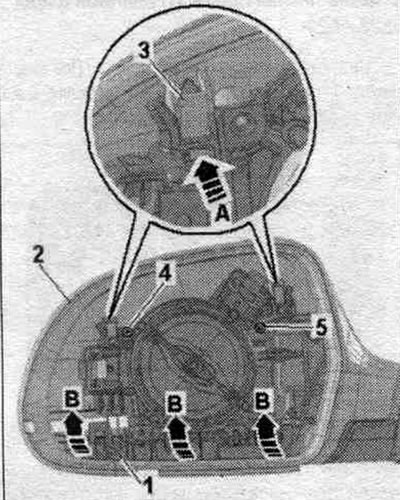

Свалете стъклото на огледалото. Развийте болтовете "4" и "5". Освободете задържащите езичета "3" по посока на стрелката A. Освободете скобата "1" и свалете корпуса "2" на външното огледало за обратно виждане. изглед от облицовката "стрелка Б".

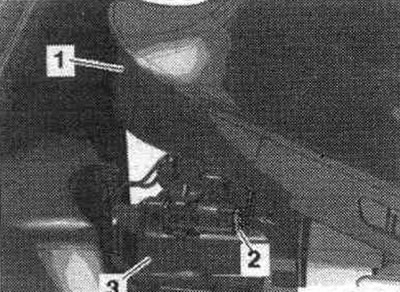

Натиснете надолу регулатора на огледалото и не повдигайте напълно корпуса "1" на външното задно огледало. тип. Ако е наличен, разкачете конектора "2" на предупредителната лампа за асистент за смяна на лентата отпред. страна на блока "3" на човек. огледала.

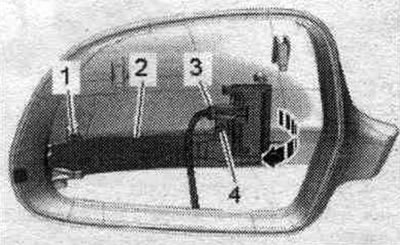

Издърпайте корпуса на външното огледало за обратно виждане. погледнете нагоре и разкачете конектора "3". Развийте болтовете "1" и "4". Извадете корпуса "2" на мигача от корпуса на външното огледало "стрелка".
Инсталация

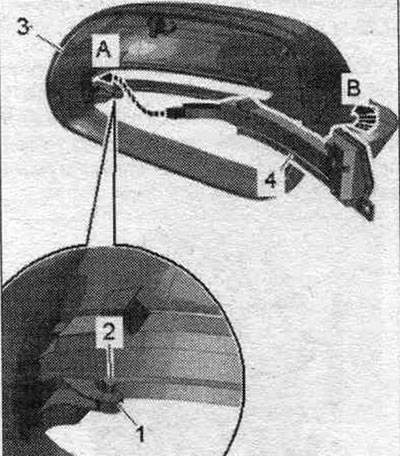

Монтаж в обратен ред. Ако светодиодът е повреден, мигачът във външното огледало трябва да бъде напълно сменен. Поставете върха настрани. поставете повторителя на мигача в жлеба на корпуса "3" на външното огледало "стрелка A". Поставете корпуса "4" на мигача в корпуса на външното огледало за обратно виждане. тип "стрелка B", докато заключващият издатък "2" трябва да бъде фиксиран в закрепването "1". Монтирайте корпуса на външното огледало.
