2. Отстранете рамената на чистачките на предното стъкло (вижте раздел 9), издърпайте скобите (1 в илюстрация 9.2) и отделете панела (5).
3. Отстранете капака на електронния модул в улука (вижте илюстрация 5.33 Глава 2).
4. Натиснете дърпането (2 на съпротивлението. илюстрации) от пантата с помощта на теглич, развийте закопчалката на манивелата на електродвигателя, откачете водачите на тръбите и маркучите от механизма на чистачките на предното стъкло, развийте болта (стрелките) и отделете механизма на чистачките на предното стъкло (1) като комплект. Изключете конектора на електрическото окабеляване.

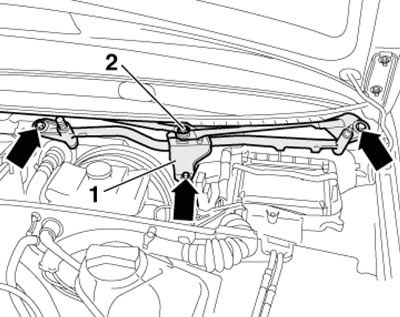

10.4. Закопчалки на механизма на чистачките на предното стъкло
5. Развийте болтовете, закрепващи електрическия мотор към механизма на чистачките на предното стъкло и го извадете (виж прил. илюстрация).

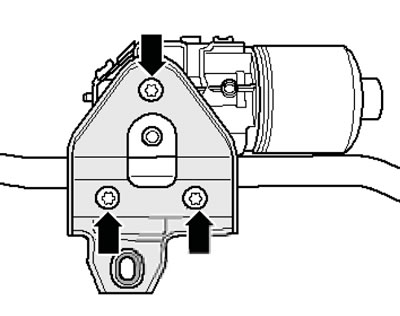

10.5. Закопчалки на двигателя на чистачките на предното стъкло
6. Прикрепете електрическия мотор без манивелата към механизма на чистачките на предното стъкло и свържете съединителя на кабелите на двигателя. Затегнете монтажните болтове на двигателя до 9 Nm.
7. Инсталирайте механизма на място и затегнете монтажните болтове на ръка. Натиснете пръчките докрай в посоката (стрелки отсреща илюстрации) и затегнете болта (1). Затегнете болта (2) и след това болта (3). Включете чистачките на предното стъкло за едно движение и оставете двигателя да се премести в крайна позиция, извадете ключа от запалването. Затегнете крепежните елементи до 8 Nm.

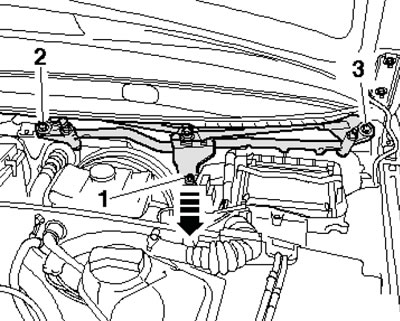

10.3. Монтаж на механизма
8. Позиционирайте манивелата (1 на съпротивлението. илюстрации) върху механизма на чистачките, така че ъгълът да е 2°, и затегнете гайката (2) с ръка, така че зададената позиция да не се променя. Закрепете манивелата към механизма с помощта на лост, уверете се, че е в правилната позиция и повторете настройката, ако е необходимо. Затегнете гайката до 18 Nm.

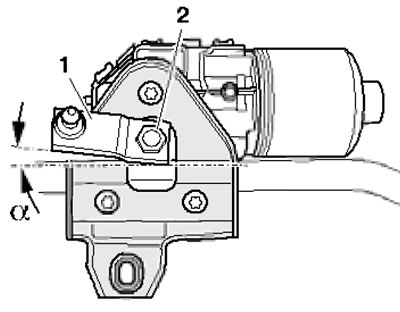

10.8. Монтиране на манивелата
9. След монтажа регулирайте рамената на чистачките.
