Държач за ключалка на капака
1. Подробностите за инсталирането на държача на ключалката на капака са показани на придружаващата страница. илюстрации.

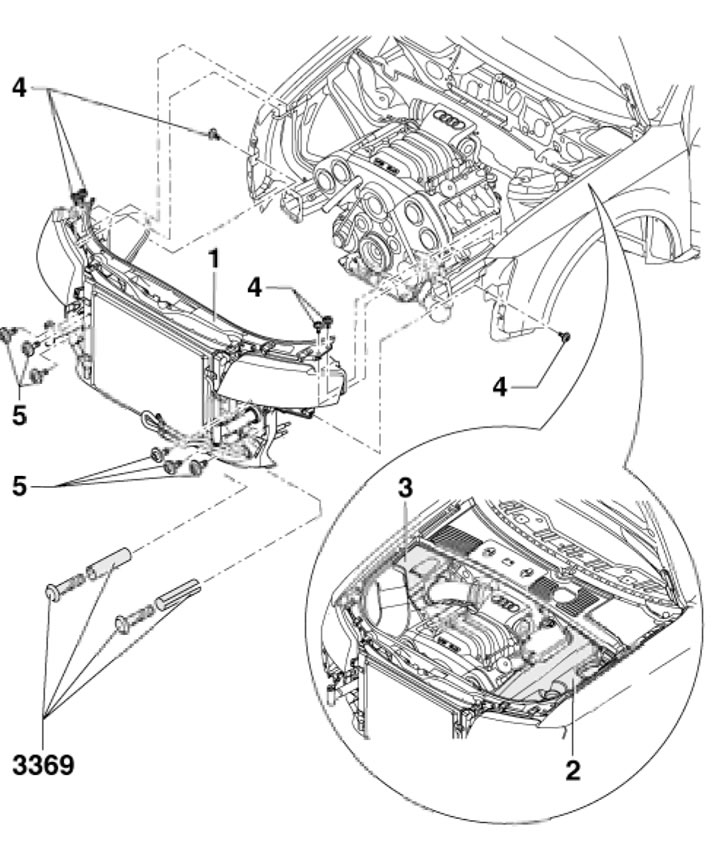

2.1. Подробности за монтаж на държача на ключалката на капака 1. Държач за заключване на капака; 2/3. Ляв/десен капак на двигателя; 4. Болт с шайба 10 Nm; 5. Болт с шайба 50 Nm
2. Описание на това как да поставите държача на ключалката на капака в сервизно положение е представено в Глава 2. Процесът на премахване и инсталиране е описан по-долу.
3. Свалете предната броня (вижте по-долу) и шумоизолацията (вижте съответния подраздел по-долу).
4. Отделете жилото на Bowden от ключалката на капака (вижте раздел 3) и свалете левия и десния капак на двигателя (2 и 3 в илюстрация 2.1).
5. Отстранете винтовете, закрепващи въздуховода към въздушния филтър от държача на ключалката на капака.
6. Разкачете съединителите на електрическото окабеляване, източете охлаждащата течност и разкачете маркучите на охладителната система на двигателя.
7. Отделете кондензатора на климатичната система от радиатора (вижте глава 3), без да изключвате линиите на хладилния агент от него, и закрепете кондензатора към проводника.
8. Изключете маркучите от радиатора на течността на кормилното управление и го отстранете.
9. При моделите AT/CVT откачете тръбите от ATF охладителя.
10. При моделите с междинен охладител откачете въздуховода.
11. Разкачете уплътненията на капака в ставите между крилото и държача на ключалката на капака.
12. Отстранете болтовете (5 в илюстрация 2.1) и накарайте помощник да държи държача на капака. След това развийте болтовете (4) и отстранете държача на ключалката на капака.
13. Монтажът се извършва в реда, обратен на демонтирането на компонентите. След монтажа регулирайте ъгъла на фаровете. Държачът на ключалката на капака трябва да е центриран между калниците.
Капак на улука и долен облицовъчен панел на предното стъкло
14. Подробностите за монтаж на капака на улука и долния панел на предното стъкло са показани на придружаващата илюстрация. илюстрации.

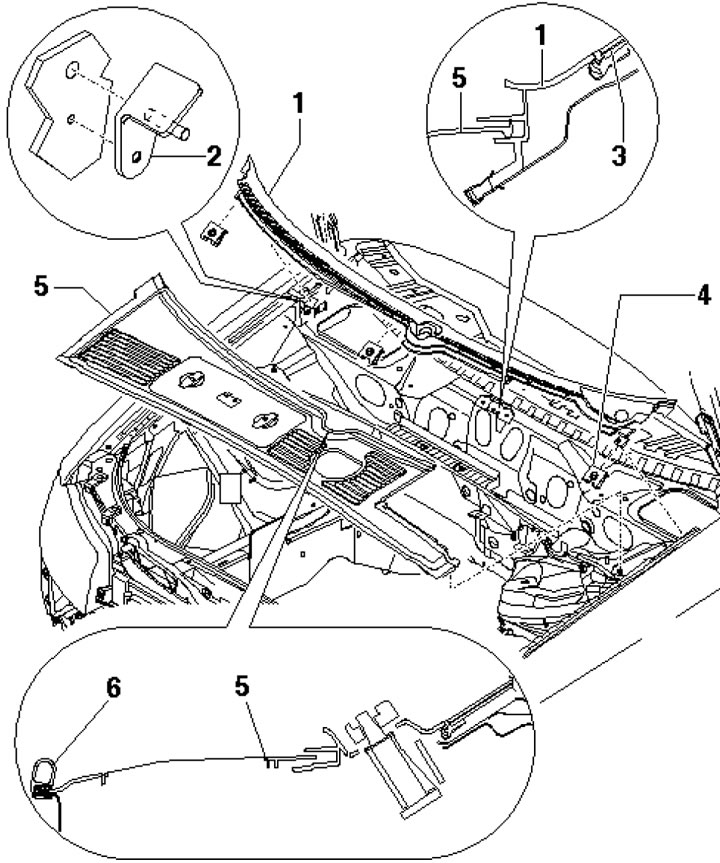

2.14. Долен облицовъчен панел на предното стъкло 1. Долен панел на предното стъкло; 2. Поддръжка; 3. Предно стъкло; 4. Скоби; 5. Капак на улук; 6. Уплътняване
15. За да премахнете капака на улука, отстранете уплътнението (6) и издърпайте капака (5) от панела (1).
16. За да премахнете панела (1), свалете рамената на чистачките и капака (5). Отстранете скобите (4), издърпайте панелите от задържащата лента в долната част на предното стъкло и я отстранете с движение нагоре.
Крило
17. Подробностите за монтаж на предното крило са показани на придружаващата фигура. илюстрации. По-долу е описано премахването и монтирането на крилото.

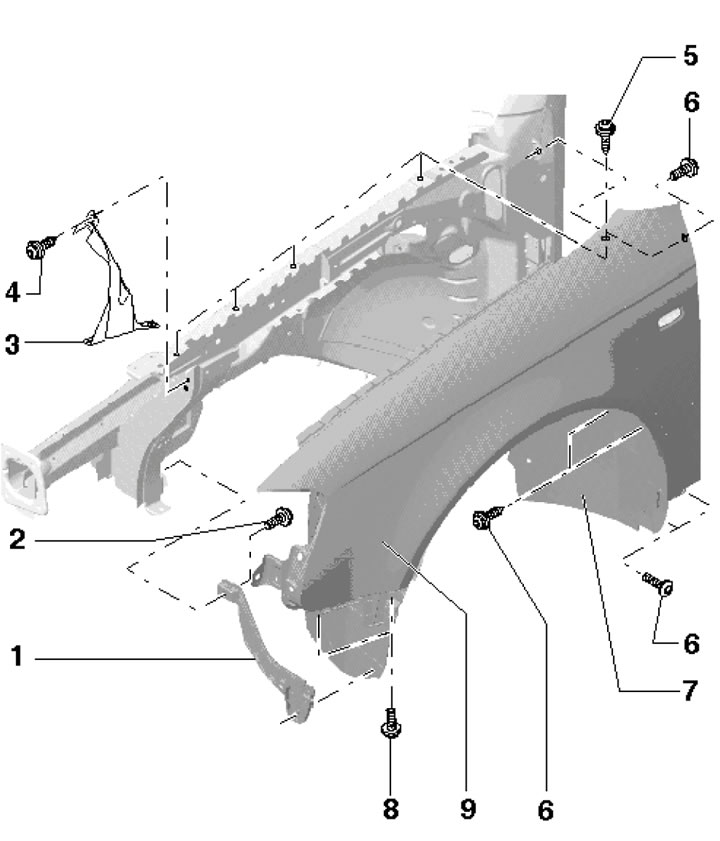

2.17. Подробности за монтаж на крилото 1. Скоба за облицовка на калника; 2, 4. Болт с шайба 10 Nm; 3. Скоба за крило; 5. Болт, 10 Nm; 6. Болт с шайба 8 Nm; 7. Облицовка на калниците; 8. Болт с шайба 10 Nm; 9. Крило
18. Свалете предната броня (вижте подраздела по-долу), обшивка на калника (вижте съответния подраздел по-долу).
19. Отстранете крайната плоча. За да направите това, със свалена облицовка на арката на колелото, развийте болтовете (1 на съпротивлението. илюстрации) от дистанционните втулки (3) и отстранете пластината (2) от крилото (4).

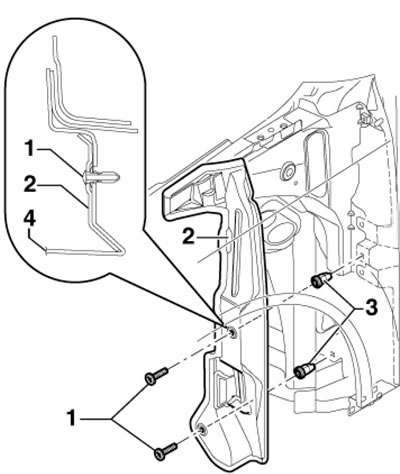

2.19. Закопчалка за крайна плоча
20. Отстранете съответния блок на фаровете и изключете конекторите за повторителя на мигачите (вижте Глава 12).
21. Отстранете болтовете (5, 6 и 8 в илюстрация 2.17) и премахнете крилото.
Звукоизолиращи панели
22. Подробности за монтаж на шумоизолационни панели са представени в придружаващите. илюстрации.

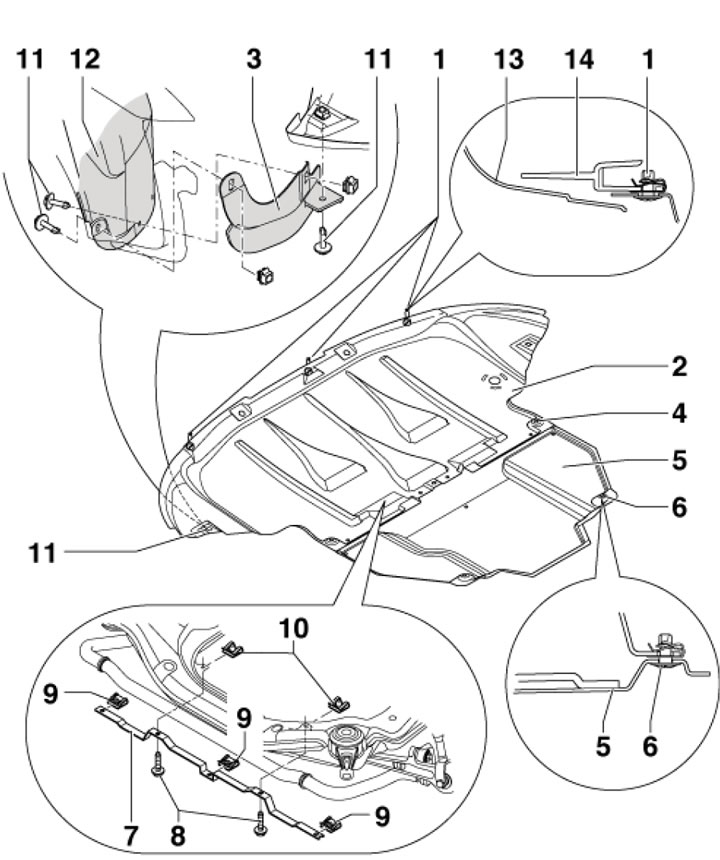

2.22. Звукоизолиращи панели 1, 4. Винт за бързо освобождаване, 3 бр.; 2. Предна шумоизолация; 3. Спойлер на колелото; 5. Задна шумоизолация (при някои модели); 6. Винт за бързо освобождаване, 2 бр.; 7. Звукоизолираща опора, марки (вдлъбнатини) трябва да е обърнат наляво; 8. Болт, 2 бр., 7 Nm; 9. Специална гайка 3 бр.; 10. Специална гайка 2 бр.; 11. Затягащ щифт; 12. Облицовка на калниците; 13. Броня; 14. Държач за заключване на капака
Облицовка на калниците
23. Подробностите за монтажа на шкафчето са показани на придружаващата страница. илюстрации.

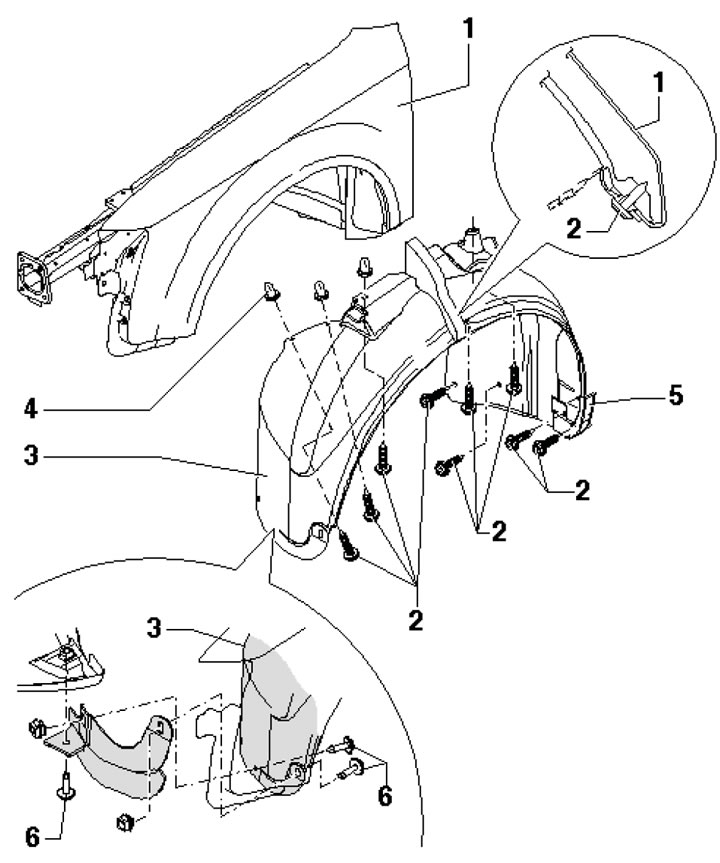

2.23. Подробности за монтажа на облицовката на предната калка 1. Крило; 2. Болт, 2,3 Nm; 3. Обшивка на арката на предното колело; 4. Разширителна гайка; 5. Прагово наслагване; 6. Винт за бързо освобождаване
24. За да премахнете обшивката, свалете колелото, развийте винтовете (6) и болтовете (2), отделете облицовката от крилото и издърпайте обшивката надолу.
Предна броня
25. Подробностите за монтаж на бронята са показани на приложеното. илюстрации.

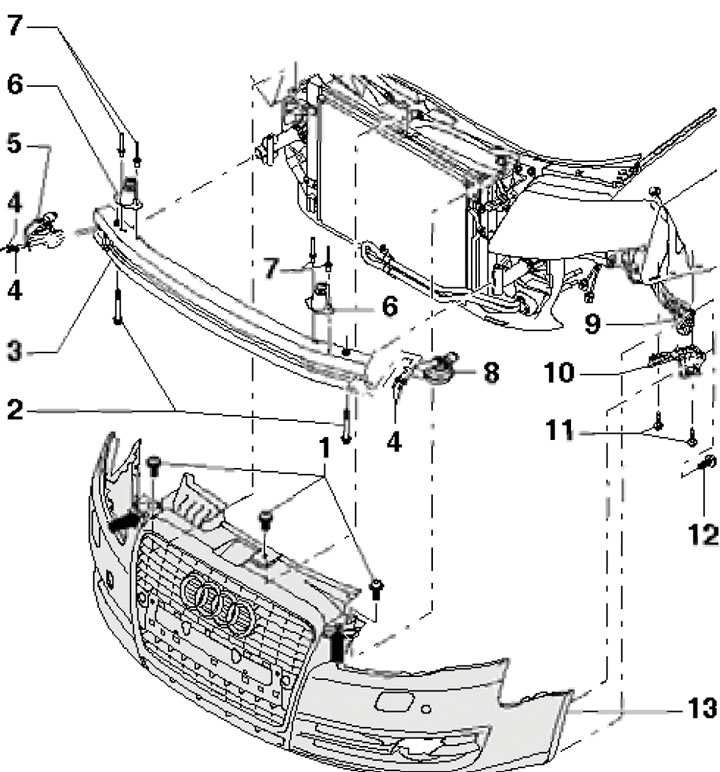

2.25. Подробности за монтаж на предна броня 1. Болт с шайба, 6 Nm; 2. Болт, 23 Nm; 3. Броня (греда); 4. Нит; 5. Рог; 6.Поддръжка; 7. Нит; 8. Рог; 9. Монтажна скоба на крилото; 10. Ръководство; 11. Болт, 1 Nm; 12. Комбиниран болт, 1 Nm; 13. Капак на бронята
