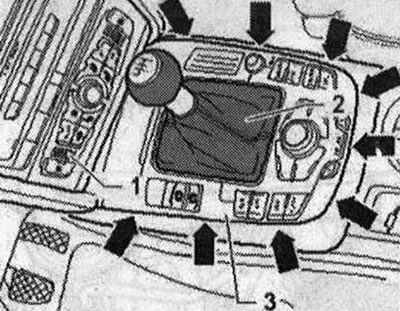

Снять панель управления мультимедийной системы «Е380».

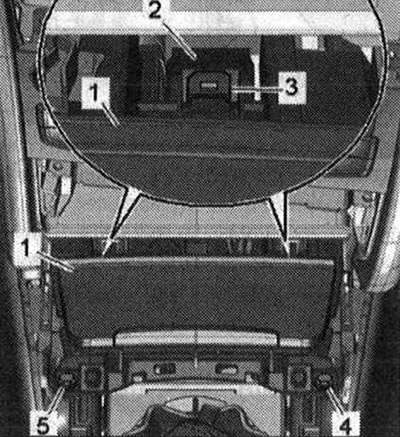

Снять переднюю пепельницу «1».

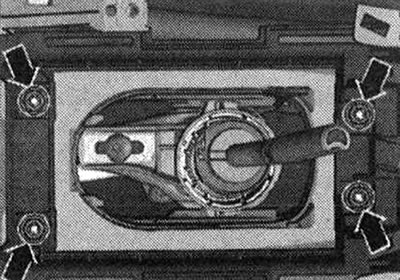

Снять шумоизоляцию над приводом переключения передач. Открутить гайки «стрелки».

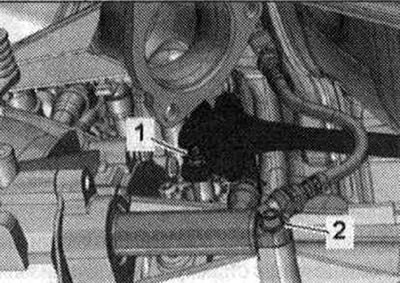

Снять заднюю шумоизоляцию «2». Отвернуть болты «1» штанги толкателя и «3» стойки стабилизатора. «Поз. 2» не учитывать. Выкрутить гайку «1». «Поз. 2» не учитывать.

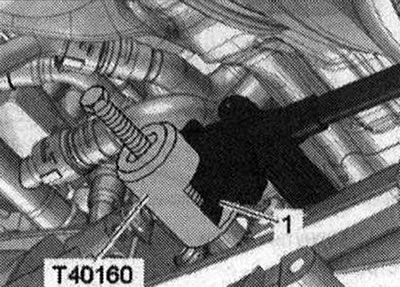

Опасность повреждения вала переключения в КП. Не отжимать вал переключения «1» монтировкой и не сбивать молотком. Установить съемник «Т40160» и снять рычаг переключения.

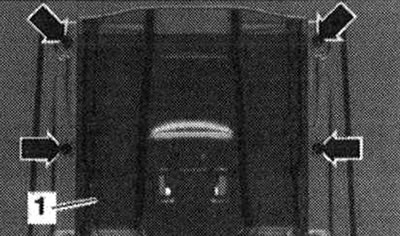

Отвернуть гайки «стрелки» и снять теплозащитный экран «1». Извлечь вниз механизм переключения передач.
Монтаж
Установка в обратном порядке. Установить теплозащитный экран под приводным механизмом. Установить шумоизоляцию сзади. Установить привод включения передач. Установить панель управления мультимедийной системы «Е380». Установить блок управления и индикации климатической установки.
