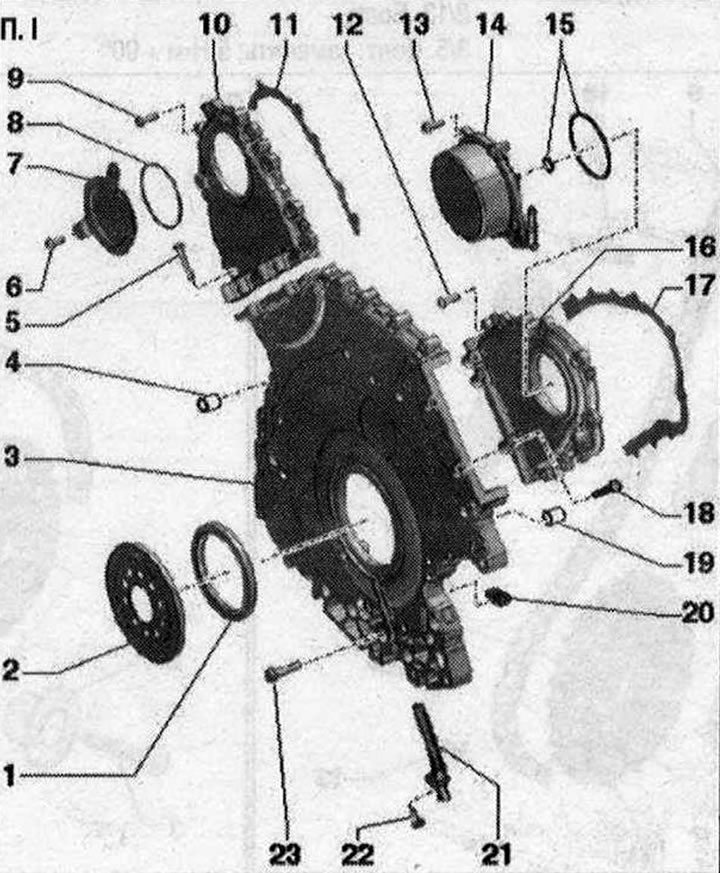

Схема монтажа накладок цепей ГРМ I 1. Манжетное уплотнение коленвала со стороны КП; 2. Зубчатый венец датчика частоты вращения двигателя «G28»; 3. Нижняя крышка цепи привода; 4. Установочная втулка: 2 шт.; 5/9/12. Болт: заменить; 6. Болт: 9 Н·м; 7. Крышка; 8. Уплотн. кольцо: заменить; 10. Левая крышка приводной цепи; 11. Прокладка: заменить; 13/22/23. Болт; 14. Вакуумный насос; 15. Уплотн. кольца: заменить; 16. Правая крышка приводной цепи; 17. Прокладка: заменить; 18. Болт: заменить; 19. Установочная втулка: 2 шт.; 20. Уплотнитель: 2 шт.; 21. Датчик частоты вращения двигателя «G28»

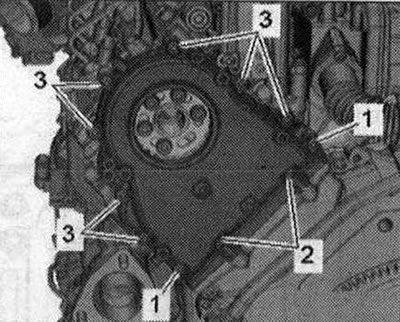

Левая крышка цепи привода - последовательность и момент затяжки болтов
Затянуть болты в 4 этапа следующим образом
| Этап | Болты | Момент затяжки/угол доворота |
| 1 | «1» | ЗН·м |
| 2 | «2» | 9 Н·м |
| 3 | «1» | 9 Н·м |
| 4 | «3» | крест-накрест 9 Н·м |

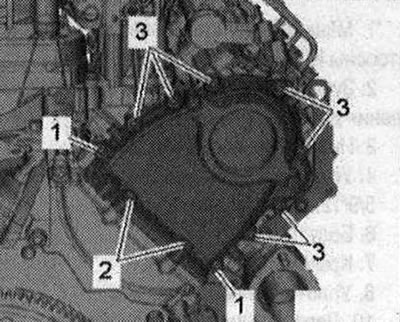

Правая крышка цепи привода - последовательность и момент затяжки болтов
Затянуть болты в 4 этапа следующим образом.
| Этап | Болты | Момент затяжки/угол доворота |
| «1» | З Н·м | |
| 2 | «2» | 9 Н·м |
| 3 | «1» | 9 Н·м |
| 4 | «3» | крест-накрест 9 Н·м |

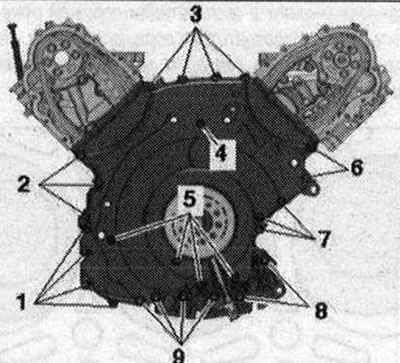

Нижняя крышка приводных цепей - последовательность и момент затяжки болтов
Затянуть болты в 3 этапа следующим образом.
| Этап | Болты | Момент затяжки/угол доворота |
| 1 | «1...9» | 5 Н·м изнутри наружу крест накрест |
| 2 | «1...7» | 9 Н·м изнутри наружу крест накрест |
| 3 | «8,9» | 23 Н·м |
