Контроль фаз ГРМ (Audi Q5 Typ 8R)

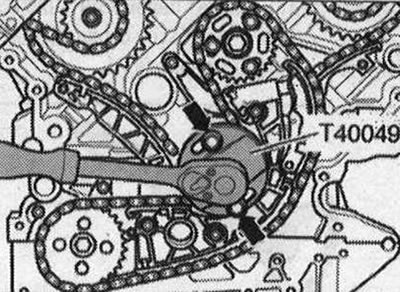

Опасность повреждения из-за перескакивания цепи привода распредвала. Проворачивать коленвал только в направлении вращения двигателя. Ключом «Т40049» провернуть коленвал на 2 оборота так, чтобы он находился перед "ВМТ". «Стрелки» не учитывать.

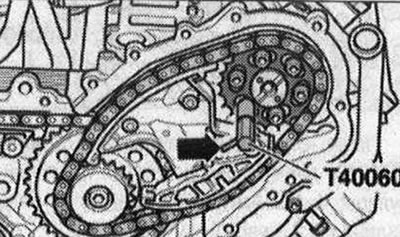

Зафиксировать коленвал «1» от вращения фиксирующим болтом «3242» моментом 20 Н·м. Вероятность неправильной настройки из-за неточного положения "ВМТ". Если коленвал при вращении прошел "ВМТ": провернуть коленвал еще на 2 оборота, чтобы он оказался почти в положении "ОТ". Затем вращательным движением застопорить коленвал фиксирующим болтом «3242». Убедиться в том, что распредвалы обеих ГБЦ находятся в положении "ВМТ". Распредвалы следует зафиксировать штифтами «Т40060». Палец «стрелка» в установочном штифте «Т40060» должен располагаться перпендикулярно оси симметрии распредвала у ряда цилиндров 1 (правого).

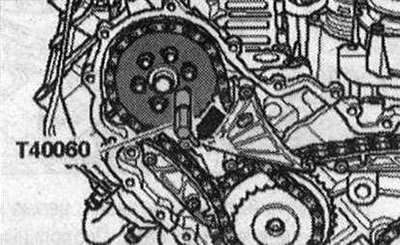

Палец «стрелка» в установочном штифте «Т40060» должен располагаться перпендикулярно оси симметрии распредвала у ряда цилиндров 2 (левого).
