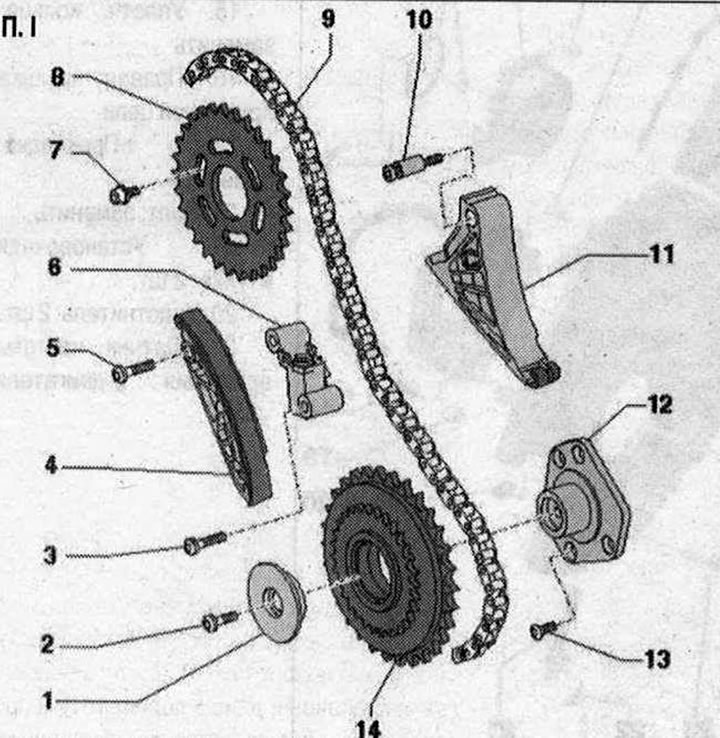

П.I 1. Шайба осевой фиксации ведущей звездочки цепного привода; 2/13. Болт; 3/5. Болт: заменить; 5 Н-м + 90°; 4. Планка успокоителя: устанавливать в надлежащем положении; 6. Натяжитель цепи привода левого распредвала; 7. Болт: 23 Н-м; 8. Звездочка цепного привода распредвала впускного распредвала; монтажное положение: надписанной стороной вперед; 9. Левая приводная цепь распредвала: снять цепь с распредвалов; перед снятием пометить краской направление хода; 10. Болт: с гильзой; заменить; 5 Н-м + 90°; 11. Планка натяжителя; 12. Опорный кронштейн ведущей звездочки цепного привода; 14. Звездочка цепи привода левого распредвала
П.I 1. Шайба осевой фиксации ведущей звездочки цепного привода; 2/13. Болт; 3/5. Болт: заменить; 5 Н-м + 90°; 4. Планка успокоителя: устанавливать в надлежащем положении; 6. Натяжитель цепи привода левого распредвала; 7. Болт: 23 Н-м; 8. Звездочка цепного привода распредвала впускного распредвала; монтажное положение: надписанной стороной вперед; 9. Левая приводная цепь распредвала: снять цепь с распредвалов; перед снятием пометить краской направление хода; 10. Болт: с гильзой; заменить; 5 Н-м + 90°; 11. Планка натяжителя; 12. Опорный кронштейн ведущей звездочки цепного привода; 14. Звездочка цепи привода левого распредвала
