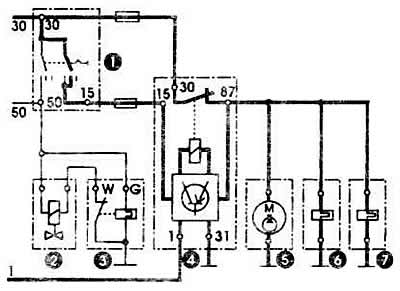

Цепь разомкнута: 1 - выключатель зажигания; 2 - электромагнитная пусковая форсунка; 3 - тепловое реле времени; 4 - реле включения топливного насоса; 5 - топливный электронасос; 6 - регулятор управляющего давления; 7 - клапан дополнительной подачи воздуха.

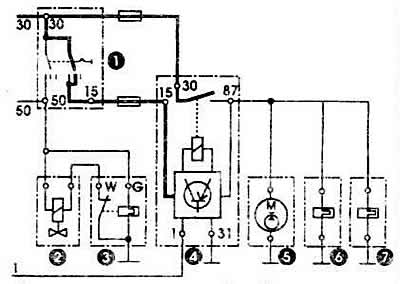

Пуск холодного двигателя. Напряжение подается на пусковую форсунку и тепловое реле времени. Двигатель работает (напряжение подводится от вывода «1» катушки зажигания). Включены реле включения топливного насоса, топливный электронасос, клапан дополнительной подачи воздуха и регулятор управляющего давления.

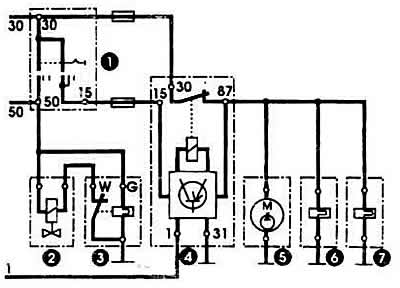

Зажигание включено, двигатель работает. Включены реле включения топливного насоса, топливный электронасос, клапан дополнительной подачи воздуха и регулятор управляющего давления

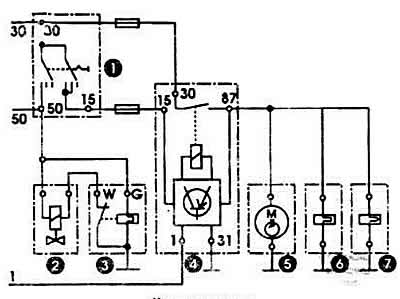

Зажигание включено, двигатель не работает. Напряжение от вывода «1» катушки зажигания не поступает. Реле включения топливного насоса, топливный электронасос, клапан дополнительном подачи воздуха и регулятор управляющего давления обесточены
