Снятие главного тормозного цилиндра (Audi Q5 Typ 8R)

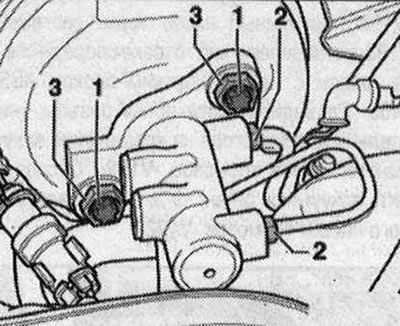

Снятие обшивки водоотводящего короба. Снять растяжку. Снять стенку водоотводящего короба. Для защиты от выходящей торм. жидкости достаточно подложить ветошь, не оставляющую волокна, в области под главным тормозным цилиндром. Откачать максимально возможное количество торм. жидкости с помощью агрегата прокачки торм. системы «VAS 5234» из бачка торм. жидкости. Снять бачок торм. жидкости. Отвернуть торм. магистрали «2» от главного торм. цилиндра, закрыть магистрали заглушками из ремонтного комплекта. Вывернуть крепежные гайки «3» главного торм. цилиндра.



Снять главный торм. цилиндр с усилителя тормозов. Извлечь главный торм. цилиндр из а/м. Тормозная жидкость не должна попасть в усилитель тормозов.

Установка

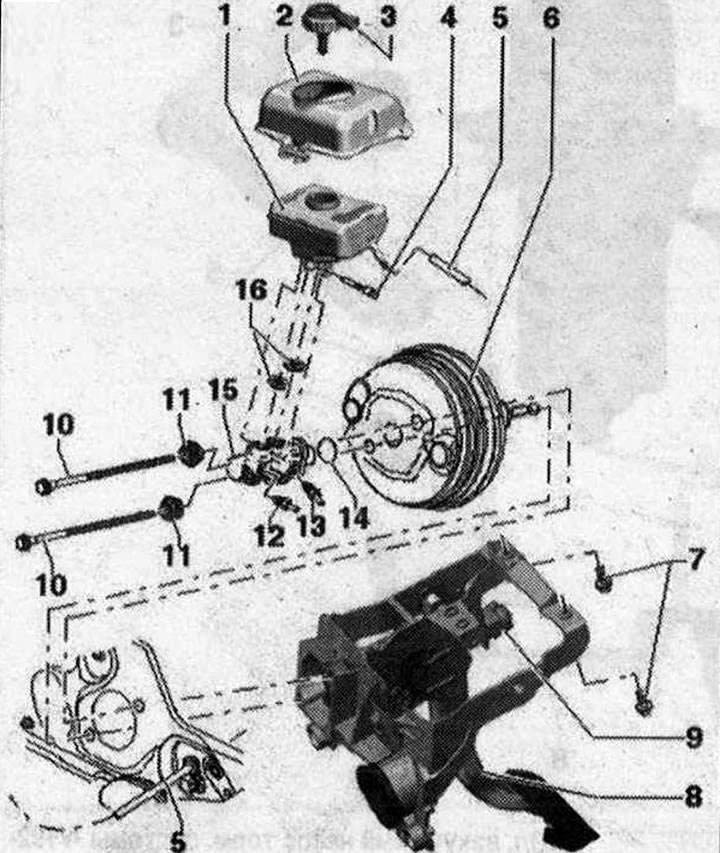

Установка в обратном порядке. Установить новое уплотн. кольцо между главным тормозным цилиндром и усилителем тормозов. При установке главного торм.цилиндра следить за правильным положением нажимной штанги в усилителе тормозов. Слегка нажать на педаль тормоза, за счет этого облегчается установка нажимной штанги в главный торм. цилиндр. Ввернуть и затянуть новые гайки «3». Соблюдать момент затяжки. Привернуть торм. магистрали «2» к главному цилиндру. Соблюдать момент затяжки. Установить бачок с торм. жидкостью «1».

• На а/м с МКП: вставить гидравлическую магистраль «5» сцепления в бачок торм. жидкости. Залить торм. жидкость до отметки. Прокачать торм. систему.
• На а/м с МКП: прокачать сцепление. Установить стенку водоотводящего короба. Установить растяжку. Установить крышку водоотводящего короба.
