Вакуумные насосы (Audi Q5 Typ 8R)

В зависимости от двигателя устанавливается соответствующий вакуумный насос для поддержки работы усилителя тормозов.

Снятие вакуумного насоса диз. двигателя 3,0 л TDI

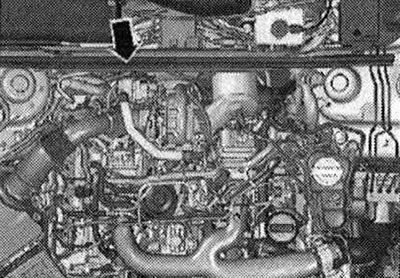

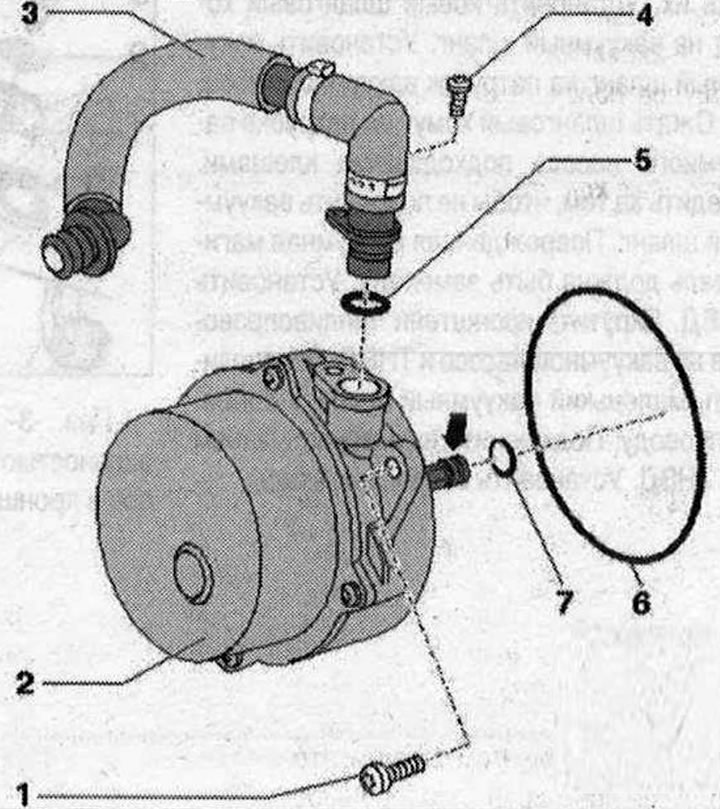

Заменить прокладки. Вакуумный насос установлен на правом ряде цилиндров назад по ходу движения «стрелка».

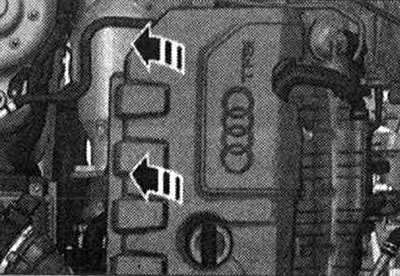

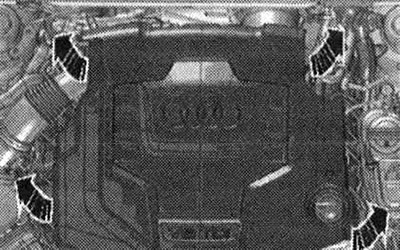

Осторожно снять крышку двигателя последовательно с крепежных болтов. Снять правую диагональную растяжку. Ослабить хомуты вакуумного шланга.

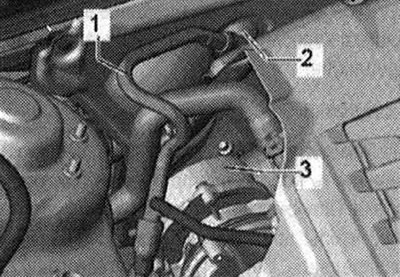

Снять вакуумный шланг «1» с насоса «3».

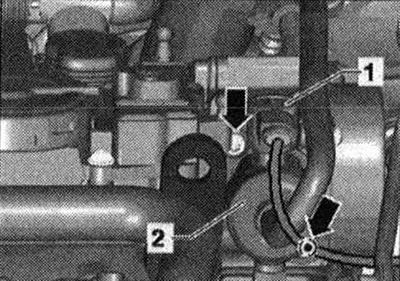

Вакуумный шланг на передней стенке водоотводящего короба «2» не отсоединять. Следить за тем, чтобы не повредить вакуумный шланг. Поврежденная вакуумная магистраль должна быть заменена. Вывернуть все болты «стрелки» уплотн. фланца вакуумного насоса. Вынуть вакуумный насос из крепления.

Установка

Заменить прокладки. Проверить правильность положения прокладок при установке. Провернуть захват вакуумного насоса так, чтобы при установке насоса он зашел в паз распредвала. Установить вакуумный насос. Ввернуть все болты «стрелки» уплотн. фланца вакуумного насоса и затянуть их (9 Н·м). Установить новый шланговый хомут на вакуумный шланг. Насадить вакуумный шланг на патрубок вакуумного насоса. Следить за тем, чтобы не повредить вакуумный шланг. Поврежденная вакуумная магистраль должна быть заменена. Зажать новый хомут на вакуумном шланге подходящими клещами. Установить правую диагональную растяжку. Установить кожух двигателя.

Снятие вакуумного насоса 2,0 л диз. двигателя TDI

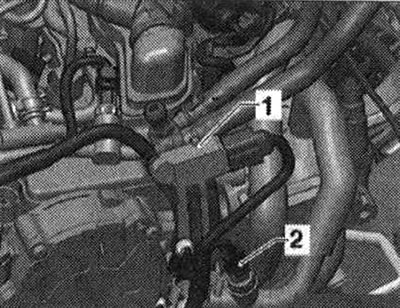

Вакуумный насос установлен в мот. отсеке назад по направлению движения «стрелка». Снять крышку двигателя. Переднюю стенку водоотводящего короба не снимать. Отвернуть датчик давления «1» сажевого фильтра от кронштейна. Расфиксировать магистраль «2» на датчике давления и осторожно отжать в сторону.



Открутить двойной зажим кронштейна. Отвернуть кронштейн датчика давления от вакуумного насоса, 2 гайки. Под кронштейном датчика давления находятся 2 гайки, которые также следует открутить. Снять патрубок ОЖ со шпильки вакуумного насоса и отжать в сторону. Снять вакуумный шланг с вакуумного насоса. Вывернуть все болты уплотн. фланца вакуумного насоса. Вынуть вакуумный насос из крепления.

Установка

Заменить прокладки. Проверить правильность положения прокладок при установке. Повернуть привод вакуумного насоса так, чтобы при установке он вошёл в паз распредвала. Установка вакуумного насоса. Ввернуть все болты на уплотнительном фланце вакуумного насоса и затянуть их. Вкрутить 2 гайки под кронштейном датчика давления и затянуть. Установить новый шланговый хомут на вакуумный шланг. Подключить вакуумный шланг к вакуумному насосу. Зажать хомут подходящими клещами. Установить патрубок ОЖ над шпильками вакуумного насоса. Вставить кронштейн датчика давления сажевого фильтра для дизельных двигателей в вакуумный насос. Привернуть кронштейн. Закрепить магистрали датчика давления в кронштейне. Завинтить датчик давления. Установить кожух двигателя.

Снятие вакуумного насоса 4-цил. двигателя Turbo FSI

Перед снятием вакуумного насоса следует снять ТНВД. Переднюю стенку водоотводящего короба не снимать. Вакуумный насос установлен в мот. отсеке назад по направлению движения «стрелка».

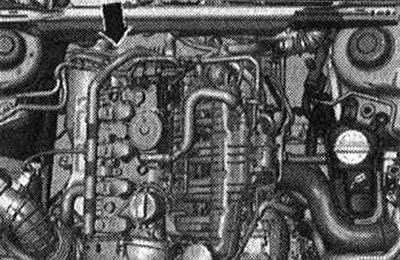

Бензиновая магистраль находится под давлением, не отсоединять ее! Осторожно снять крышки двигателя последовательно с крепежных болтов. Вакуумный насос установлен в правой части мот. отсека назад по ходу движения. Снять маленький вакуумный шланг с топливопровода. Открутить кронштейн топливопроводов на вакуумном насосе и ТНВД.

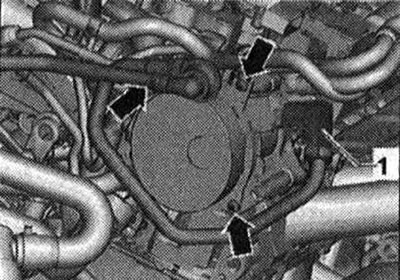

Отсоединить штекерный разъем «1» ТНВД. Снять ТНВД «2». Отсоединить вакуумный шланг от шлангового зажима в месте крепления к вакуумному насосу.




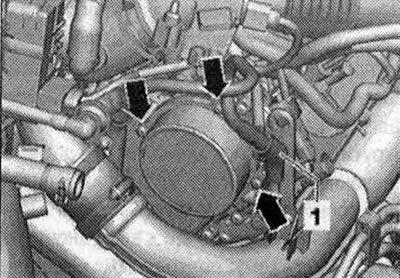

Следить за тем, чтобы не повредить вакуумный шланг. Поврежденная вакуумная магистраль должна быть заменена. Вывернуть все болты уплотн. фланца вакуумного насоса «стрелки».



Не отсоединять вакуумный шланг от вакуумной магистрали «2» на стенке водоотводящего короба. Вынуть вакуумный насос из крепления.

Установка

Заменить прокладки. Проверить правильность положения прокладок при установке. Повернуть привод вакуумного насоса так, чтобы при установке он вошёл в паз распредвала. Ввернуть все болты «стрелки» уплотн. фланца вакуумного насоса и затянуть их. Установить новый шланговый хомут на вакуумный шланг. Установить вакуумный шланг на патрубок вакуумного насоса. Сжать шланговый хомут на патрубке вакуумного насоса подходящими клещами. Следить за тем, чтобы не повредить вакуумный шланг. Поврежденная вакуумная магистраль должна быть заменена. Установить ТНВД. Вкрутить кронштейн топливопроводов на вакуумном насосе и ТНВД. Присоединить маленький вакуумный шланг к топливопроводу. Подключить штекерный разъем «1» ТНВД. Установить кожух двигателя.
