Единый замок - общие сведения и вакуумные шланги (Audi A3 Typ 8L)

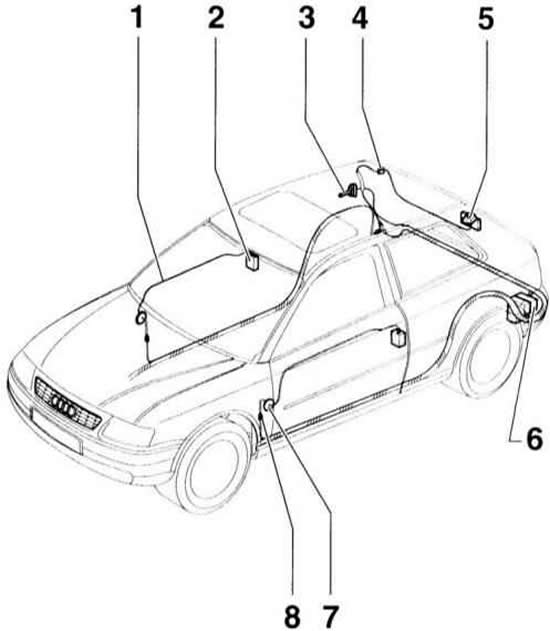

Проводка единого замка

• 1 - шланг напорный/вакуумный
• 2 - регулировочный элемент передней задней двери
• 3 - регулировочный элемент крышки бака
• 4 - втулка
• 5 - регулировочный элемент двери задка
• 6 - насос единого замка
• 7 - втулка
• 8 - разъем

Единый замок имеет вакуумный привод. После длительного бездействия автомобиля и после замены насоса он приводится в действие только в результате многократного включения.

Если система исправна, то блокировка всех замков вступает в действие через 2 с после включения. Если насос работает более 5 с, в системе имеется негерметичность.

При наличии негерметичности насос не должен работать более 50 с, после чего блок управления в насосе единого замка выключает насос.

Ремонт вакуумного шланга

1. Вырежьте ножом поврежденный участок.

2. Отрежьте запасной шланг, например, Audi 533 862 225 необходимой длины и наденьте на оба конца вакуумной линии.

Расстыковка штекерного соединения стойки А

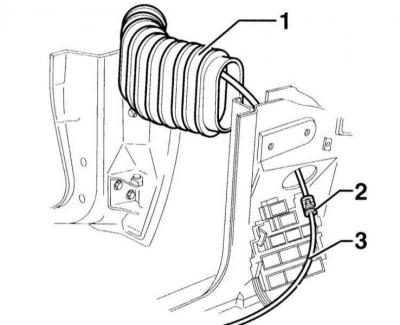

1. Разъем –2– у стойки А доступно после снятия облицовки стойки А. 1 – кожух, 3 – вакуумный шланг к насосу единого замка.

Предупреждение: Для расстыковки штекерных соединений вакуумных шлангов единого замка и регулировочных элементов необходимо предварительно их разблокировать.

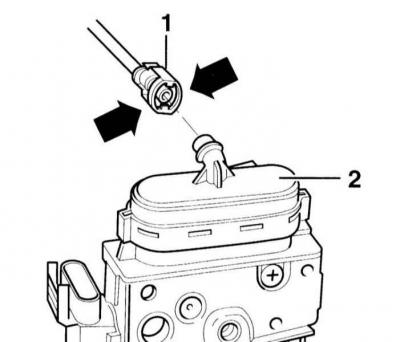

2. Сожмите разъем –1– и рассоедините. 2 – регулировочный элемент замка двери.

3. Расстыкуйте разъем.

Прокладка вакуумных линий в двери

1. Введите разъем –1– в стойку А и состыкуйте.

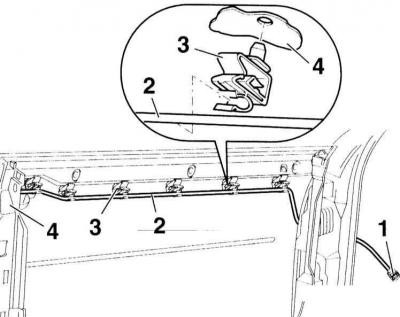

2. Зафиксируйте вакуумный шланг –2– в зажиме –3–. 4 – балка.

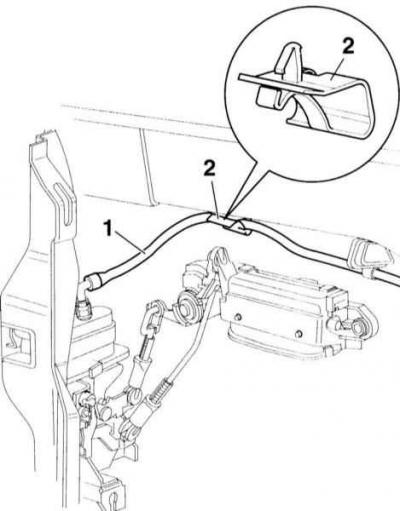

3. Зафиксируйте вакуумный шланг –1– в зажиме –2–.

4. Зафиксируйте разъем в регулировочном элементе двери.
