Замена направляющих пальцев и защитных колпачков (Audi Q5 Typ 8R)

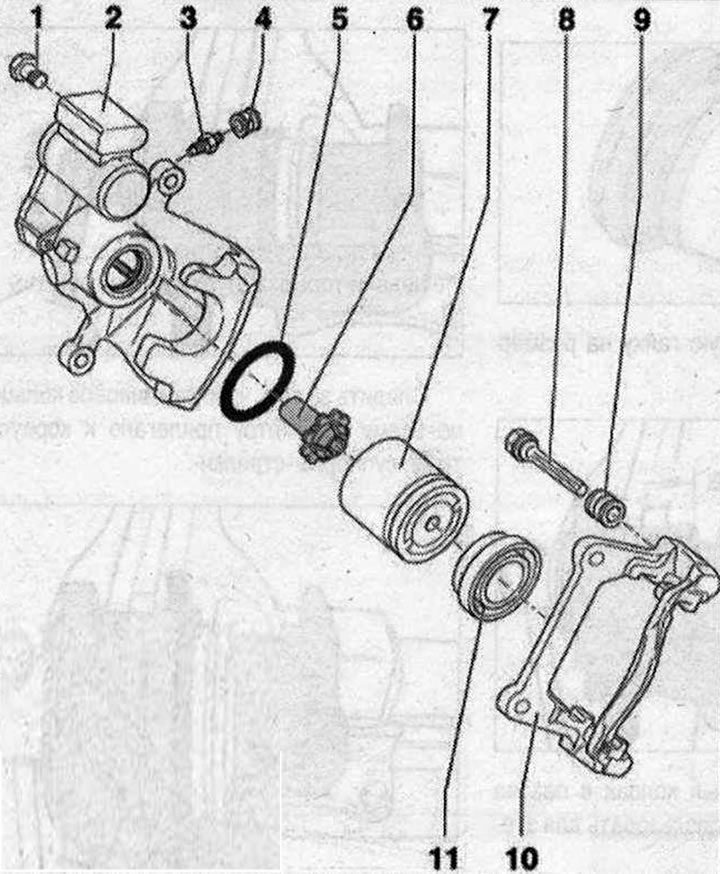

При повреждении защитных колпачков или направляющих пальцев установить ремонтный комплект. При установке направляющих пальцев использовать прилагаемый тюбик смазки. Вывернуть болты «1» на тормозном суппорте. Снять торм. суппорт.

Не подвешивать торм. суппорт к тормозному шлангу, а закрепить на кузове подходящей кабельной стяжкой или проволокой. Массой торм. суппорта нельзя нагружать торм. шланг. Снять защитный колпачок «9» из паза на кронштейне тормоза. Вынуть направляющий палец «8» из кронштейна тормоза. Снять защитный колпачок с направляющего пальца.

Установка

Перед установкой направляющего пальца нанести на него смазку. Надеть защитный колпачок на канавку направляющего пальца. Провести направляющий палец «8» вместе с защитным колпачком «9» через кронштейн тормоза. Надеть защитный колпачок на канавку кронштейна тормоза. Вставить торм. суппорт. Ввернуть и затянуть болты «1».
