Выключить зажигание. Снять декоративную накладку. Выкрутить болты -1 ...4-.

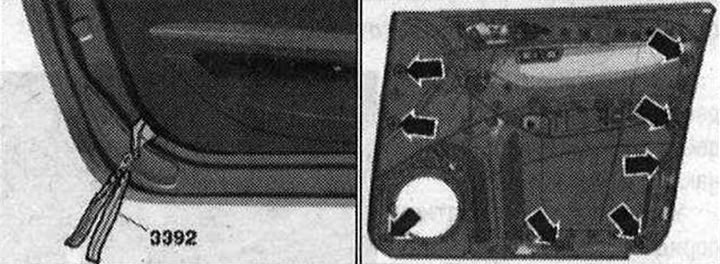

Отделить обивку двери клещами для демонтажа -3392-сзади снизу по всему периметру, начиная от двери, для этого установить клещи рядом с крепежными зажимами между обивкой двери и дверью.

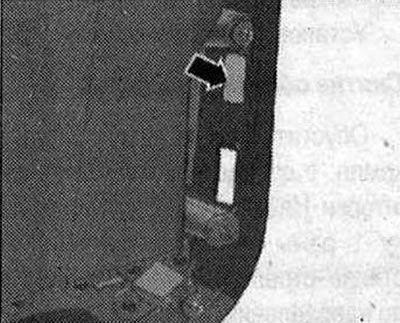

Положение крепежных зажимов -стрелки-.

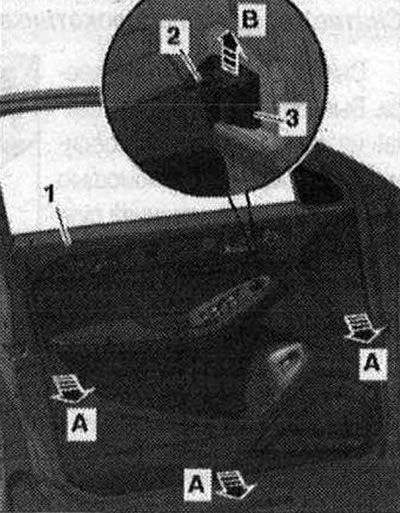

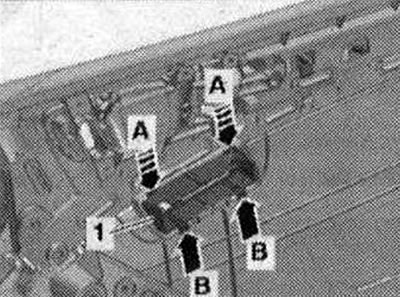

Снять обивку двери -1- по периметру по ширине примерно 15 мм с двери -стрелки А-. Зажимы больше не закреплены в двери. Выдавить внутреннюю ручку двери -2- в показанном месте с обивкой двери вверх из зажима -3- -стрелка В-. Отсоединить обивку двери вверху у шахты стекла от двери и снять.

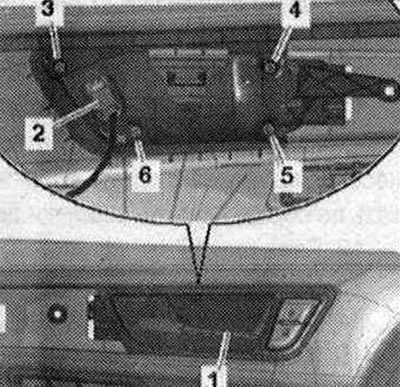

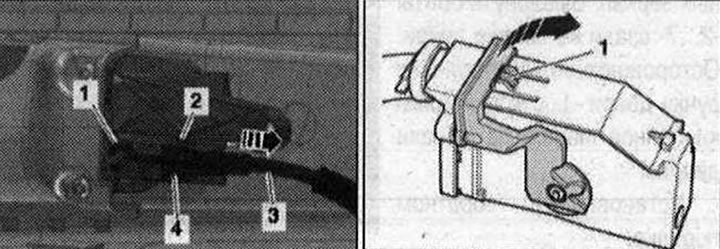

Осторожно отсоединить скобу -4- от опоры троса -2-. Извлечь трос -3- внутреннего привода двери в -направлении стрелки- из опоры троса. Отсоединить конец тяги -1- к внутреннему приводу двери.
Для отсоединения эл. разъема нажать на предохранительный фиксатор повернуть крепежную скобу в -направлении стрелки- и снять разъем.
Снять обивку двери.
Монтаж

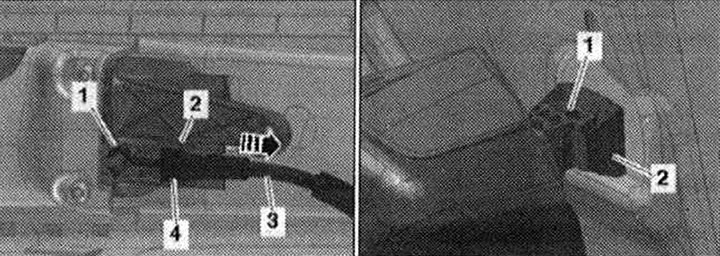

Ввести конец тяги -1 - в рычаг внутреннего механизма двери. Открытая сторона петли на конце троса должна быть обращена вниз. Потянуть трос -3- внутреннего привода двери -в направлении стрелки- и ввести в опору троса -2-. Скоба -4- должна защелкнуться в опоре троса со слышимым щелчком.
Для безотказной работы датчика столкновения (датчика'давления) должна быть обеспечена герметичность двери. Крепежные зажимы -стрелки- обивки двери служат для уплотнения системы. Заменить крепежные зажимы обивки двери при необходимости. Подсоединить штекерный разъем к блоку управления двери. Установить обивку двери у оконного паза и прижать по направлению вниз. Прикрепить осторожно зажимы для обивки двери к двери и прижать обивку до слышимой фиксации зажимов к двери. Зафиксировать внутреннюю ручку двери -1 - в скобе -2-, для этого прижать ручку до слышимой фиксации к двери.
Установка в обратном порядке.
Снятие накладки среднечастотного динамика

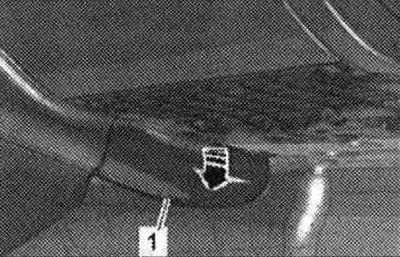

Снять обивку передней двери. Выкрутить за обивкой двери винты -стрелки- и снять накладку динамика -1-.
Установка в обратном порядке.
Снятие переднего подлокотника

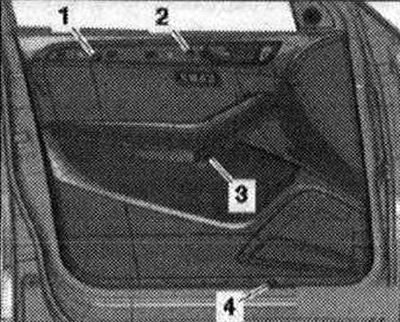

Снять обивку передней двери. Вывернуть болты -2...9- сзади на обивке двери. Отсоединить подлокотник -1- с помощью клина -3409- от внутренней ручки двери -стрелки- и снять его.
Установка в обратном порядке.
Снятие внутренней ручки двери с местом для крепления передней кнопочной панели
Снять обивку передней двери. Снять передний подлокотник.

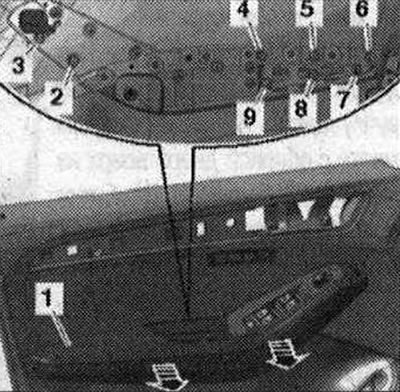

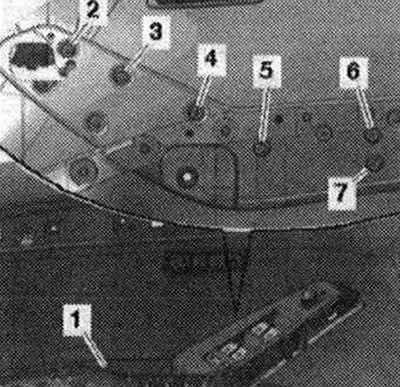

Снять панель управления стеклоподъемника. Дверь водителя: снять переключатель регулятора положения наружных зеркал. Вывернуть болты -2...7- сзади на обивке двери. Осторожно снять внутреннюю ручку двери -1- с креплением кнопочной панели с обивки двери.
Установка в обратном порядке.
Снятие проёма внутренней ручки двери
Снять обивку передней двери. Отсоединить штекерный разъем -2- с выключателя внутренней блокировки двери. Вариант компл. с подсветкой: отсоединить эл. разъем. Выкрутить болты -3...6-. Снять внутренний привод двери-1-с обивки двери.
Установка в обратном порядке.
Снятие накладки с выключателем дистанционного отпирания крышки багажника -Е188-

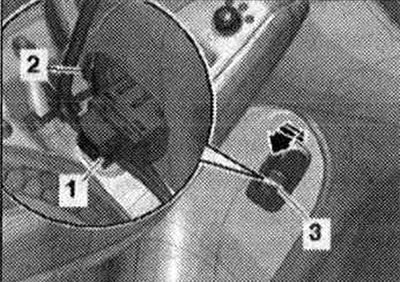

Снять обивку передней двери на стороне водителя. Отсоединить штекерный разъем -1- с выключателя дистанционного отпирания крышки багажника. Расфик-сировать зажим -2- и выдавить накладку -3- с выключателем дистанционного отпирания крышки багажника из обивки двери -стрелка-.
Снять выключатель дистанционного отпирания крышки багажника с накладки.
Монтаж
Установка в обратном порядке: установить накладку до щелчка.
Снятие обивки рамы окна

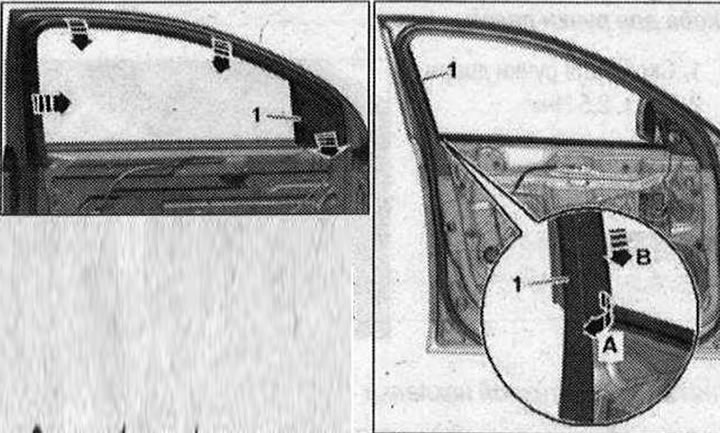

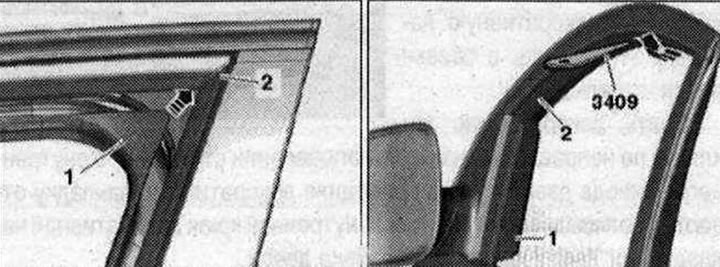

Опустить стекло двери. Снять обивку передней двери. Снять накладку высокочастотного динамика. Вариант компл. с высокочастотным динамиком: снять высокочастотный динамик. Вариант оснащения с ассистентом движения по полосе: снять клавишу ассистента движения по полосе -Е530-. Начав снизу с заднего конца и внутрь, осторожно отжать обивку -1. рамы стекла при помощи клина -3409-вдоль направляющей стекла -стрелка А-. Одновременно отсоединить обивку рамы стекла по направлению вниз и снять с рамы -стрелка В-.
Вставить обшивку -1 - рамы стекла, начав с заднего конца внутрь -стрелка-, в направляющей стекла -2-.
Накрыть обивкой -1 - рамы стекла с помощью клина -3409- направляющую стекла -2- -стрелка-

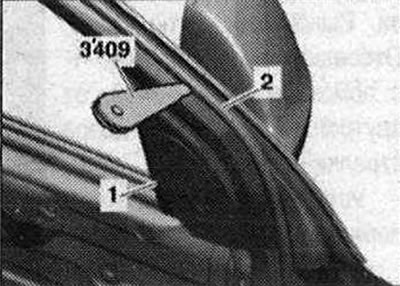

Проследить за тем, чтобы направляющая стекла не была стянута с рамы двери. Протаскивать клин -3409- между обивкой рамы окна и -1- и уплотнением двери -2- по всей длине и одновременно прижимать обивку к раме двери.
Установка в обратном порядке.
Снятие и кнопочной панели для панели управления -Е97-
Снять обивку передней двери. Снять панель управления сиденья водителя с функцией памяти -Е97-. Сначала разблокировать кнопочную панель -1- сверху -стрелки А-и выдавить вперед из обивки двери.
Монтаж
Установка в обратном порядке: предварительно вставить кнопочную панель снизу -стрелки В- и надавить на нее до щелчка.
Создание доп. разреза для клавиши для деактивации системы охраны салона -Е183-/выключателя системы охранной сигнализации выкл -Е217- в обивке двери
В качестве оригинальной детали поставляется обивка двери на стороне водителя без разреза для клавиши -Е183-/-Е217-. При необходимости следует изготовить разрез в новой обивке двери на стороне водителя, как описано ниже. Прорезать разрез для клавиши -Е183-/-Е217- в обивке двери, при этом разрез провести по указанной разметке на обратной стороне обивки двери. Установить обивку передней двери.
