Снятие
Снимите обивку двери.
Отсоедините электрические разъемы, соединяющие переднюю дверь, с передней стойкой.
Достаньте гофрированный защитный чехол между дверью и передней стойкой.
Вытащите все провода из передней стойки.

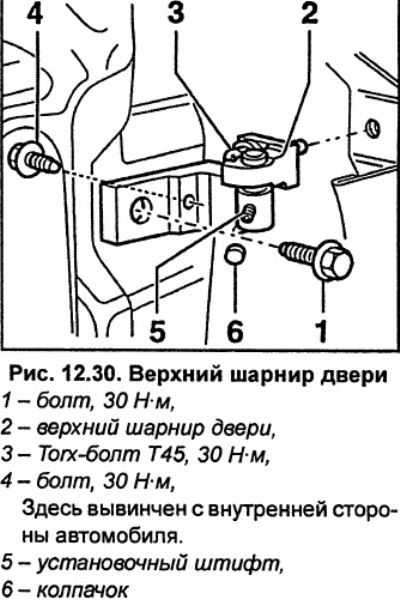

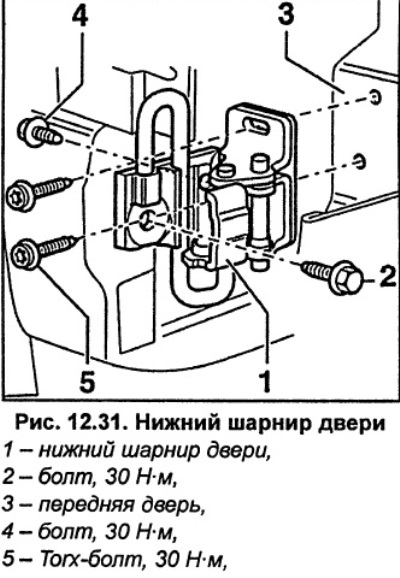

Отверткой Т45 отверните болты крепления двери на верхнем и нижнем шарнирах и снимите дверь.
Отсоедините и снимите электрические провода.
Тонким фломастером отметьте положение рамки двери на двери.
Выверните болты 3, 9, 6 и 4 (рис. 12.29) и снимите вверх рамку двери.
Рис. 12.29. Передняя дверь/рамка передней двери
1 - рамка передней двери,
2 - регулировочная пластина,
3 - болт, 30 Нм,
4 - болт, 40 Нм,
5 - передняя дверь,
6 - болт, 30 Нм,
7 - регулировочная пластина,
8 - подкладка, самоклеящаяся.
9 - болт, 30 Нм
Установка
Отрегулируйте дверь.
В соответствии с ранее нанесенными метками установите рамку двери и слегка закрепите. Для этого наживите болты 3, 4, 6, 9 (рис. 12.29), а также регулировочную шпонку 2 и 7. Регулировочная пластина должна быть установлена всегда.
Путем изменения положения пластины 6 (рис. 12.29) можно регулировать наклон двери в области средней стойки.
Если область регулировки пластины не достаточна, под нее необходимо подложить более большую шайбу. Ни в коем случае не используйте две пластины на одном месте.
Закройте дверь и проверьте еще раз регулировку. Если необходимо, отрегулируйте положение рамки двери.
Заверните болты в следующей последовательности: 3, 9, 6 и 4 (рис. 12.29).
