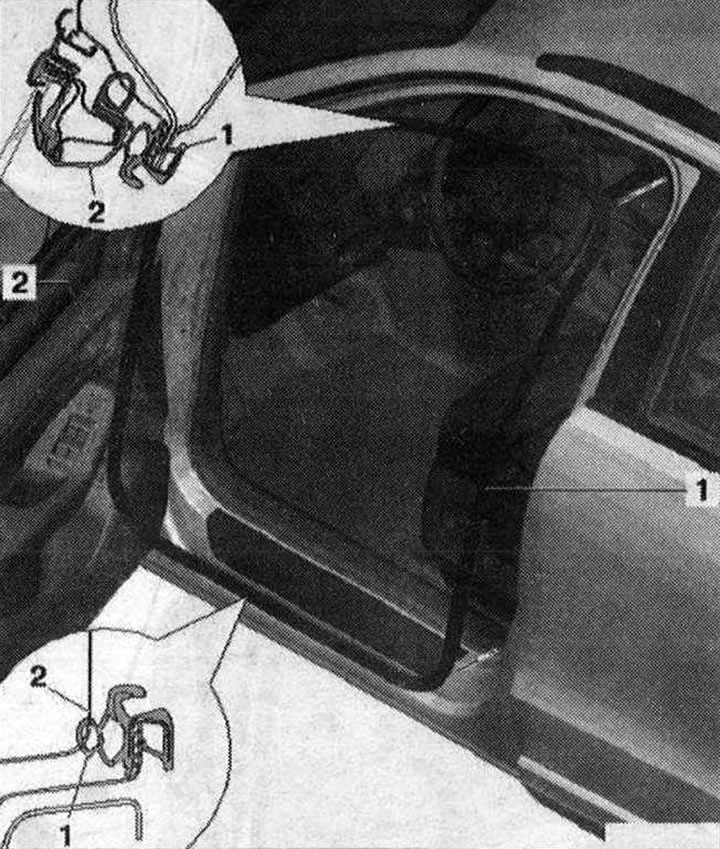

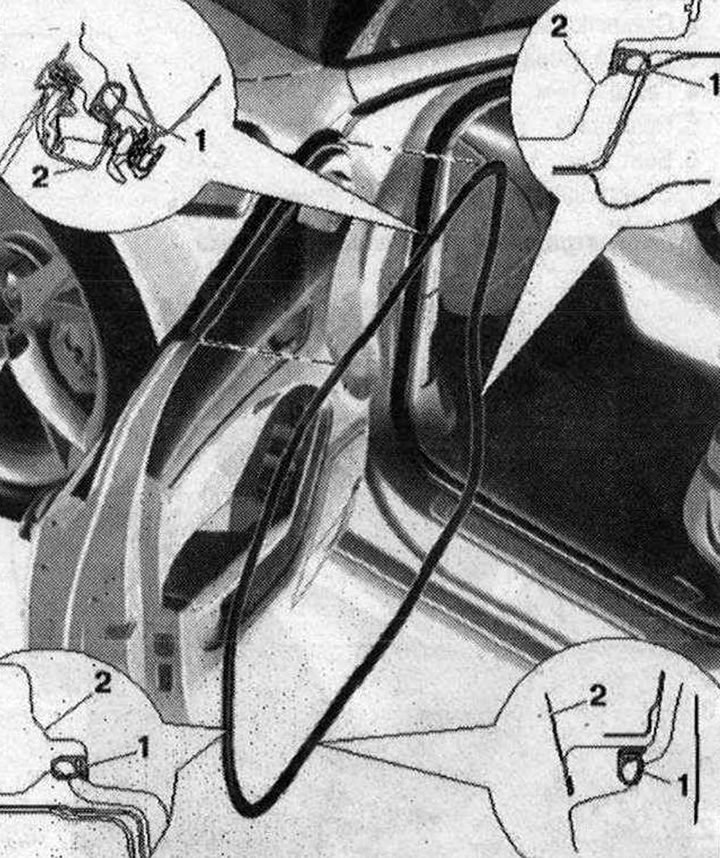

Снятие внутреннего уплотнения двери
- 1. Внутреннее уплотнение двери. Снять облицовку рамы стекла. Отсоединить ограничитель двери от стойки А. Надевается на закраину кузова. Снять с закраины кузова. При установке уплотнения из вулканизированной резины выровнять его стыком по центру нижнего шарнира и прижать рукой к фланцу кузова
- 2. Дверь

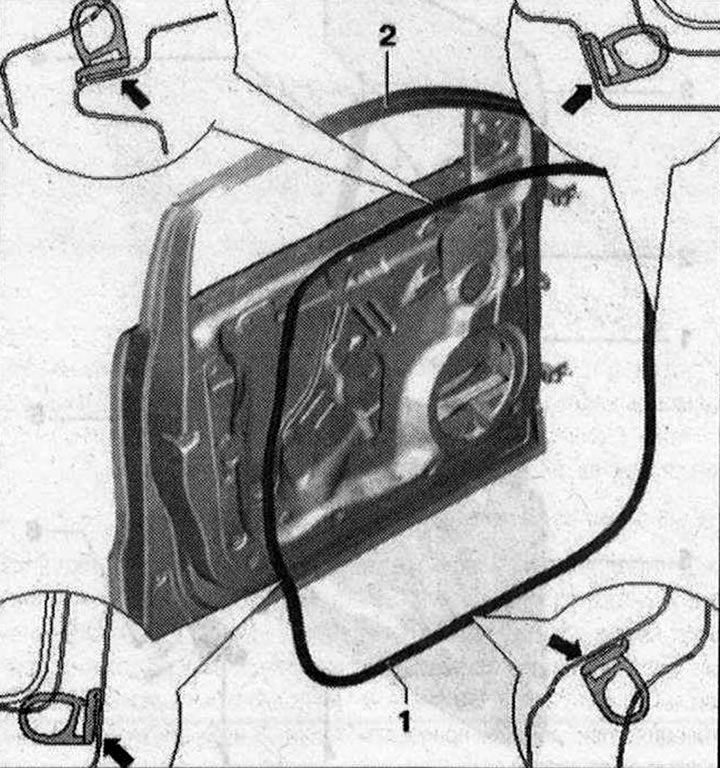

Замена наружного уплотнения двери
Наружное уплотнение двери приклеено и может только заменяться. А/м и наружное уплотнение двери должны иметь температуру помещения. Поверхности склеивания должны быть очищены от пыли и смазки очистительным средством «D 009 401 04». Нанести на поверхности склеивания со стороны кузова усилитель сцепления «D 355 205 А2» с помощью аппликатора «D 009 500» высохнуть в течение 10 минут. Отверстия для слива воды при правильной установке должны располагаться на нижней стороне двери.
- 1. Внешний уплотнитель двери. Положение уплотнения перед снятием отметить на двери, например, изолентой. Оттянуть немного уплотнение сверху с двери и перерезать обычными ножницами. Для того чтобы по возможности остатки клея не остались на двери, следует тянуть уплотнение только в продольном направлении и лишь после этого снимать с двери. Снятие: тянуть уплотнение только в продольном направлении, затем постепенно снимать вверх. Монтаж: поверхности приклеивания должны быть очищены от пыли и смазки, почистить места склейки очистителем «D 009 401 04», при необходимости удалить остатки клея инструментом для удаления клеевых полос «VAS 6349». Нанести усилитель сцепления «D 355 205 А2» с аппликатором «D 009 500 25» в области склеивания и дать высохнуть в течение 10 минут. Отсоединить ограничитель открывания двери на кузове. Извлечь наружное уплотнение двери за ограничителем открывания двери. Заново закрепить фиксатор двери. Выровнять отметку наружного уплотнителя за стойкой В в верхнем углу. Зафиксировать наружный уплотнитель двери на оконной раме слева и справа снаружи изолентой. Для правильного положения отверстия водоотвода (3x) должны находиться в наружный уплотнитель двери в нижней части. С обеих сторон последовательно вдавить наружный уплотнитель двери, начиная с середины. Снять защитную пленку с нижней части двери. Вдавить наружный уплотнитель двери по центру нижней части влево и вправо. Далее постепенно снимать защитную пленку и прижимать наружное уплотнение двери. Затем вдавить уплотнитель двери вверх вдоль стоек А и В. Затем вдавить уплотнитель двери вверх вдоль рамы окна. При установке нельзя растягивать или сплющивать уплотнение двери. Любое растягивание или сплющивание уплотнителя с нижней стороны или на стойках А и В может привести к его отслоению. Уплотнение двери можно растягивать или сплющивать только в верхней области рамы окна, поскольку здесь обеспечивается прочная посадка над накладкой рамы. Прижать основание уплотнителя двери роликом для прикатки изолирующей пленки «3356». Чтобы наружный уплотнитель двери не сместился и не выпал, дверь не закрывать в течение 2 часов, при этом а/м должен быть температуры помещения
- 2. Дверь

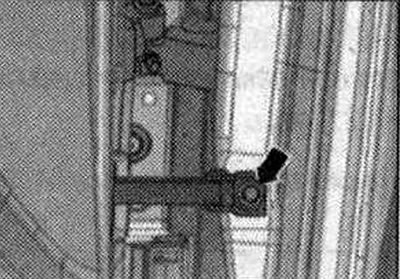

Отсоединить ограничититель открывания двери
Вывернуть болт «стрелка» ограничителя открывания двери. Заправить уплотнение за ограничителем открывания двери и затянуть болт надлежащим моментом затяжки.

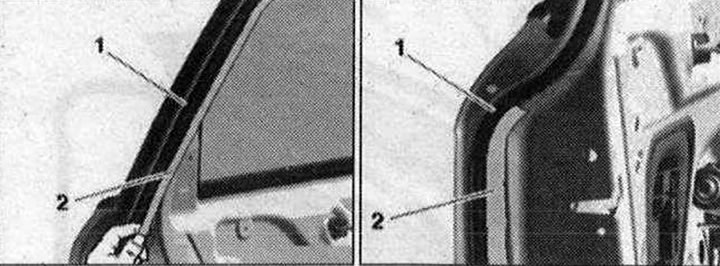

Пометить положение уплотнения
Пометить положение уплотнения, как показано, изолентой на оконной раме...
и в области замка двери

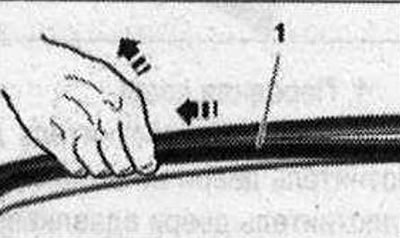

Снять уплотнение
За счет вытягивания в продольном направлении проклейка уплотнения двери размягчается и после этого уплотнение может без оставления остатков клея снято с оконной рамы. Тянуть последовательно наружное уплотнение двери как показано, в продольном направлении «стрелка» и снять.
Провести последовательно эти действия со всех сторон и полностью снять уплотнение двери. Удалить возможные остатки клея на оконной раме с помощью инструмента для удаления клеевых полос «VAS 6349».

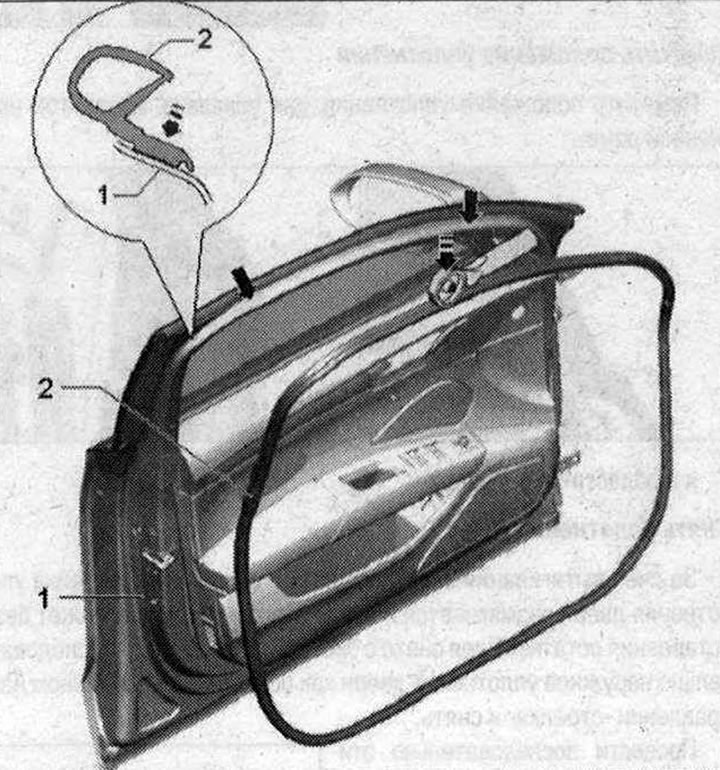

Заменить наружный уплотнитель новой двери
При установке уплотнение необходимо прижать к выходу радиуса (по внутреннему радиусу), как показано на рисунках «стрелки». Для облегчения монтажа нанести отметки на этих расстояниях и вдавить уплотнитель.
- 1. Внешний уплотнитель двери. После нанесения маркировки на выходах радиуса осуществляется дальнейшая установка согласно инструкции. На всем участке плотно прижать уплотнение роликом для прикатки изолирующей пленки «3356»
- 2. Дверь
Прижать внешнюю накладку двери
- 1. Передняя дверь
- 2. Внешний уплотнитель двери. Зафиксировать наружный уплотнитель двери на оконной раме изолентой «стрелки». Наружный уплотнитель двери вдавливается только в основание роликом для прикатки изолирующей пленки «3356». Приподнять уплотнитель, как указано, и плотно вдавить роликом для прикатки изолирующей пленки «3356» по периметру основания.
