1. Дефлектор передней панели, боковой; 2/3/13/26/28. Болт. 2 шт. 3 Н·м; 4. Среднечастотный динамик; 5. Накладка динамика, боковая; 6. Болт. 6 шт. 1,5 Н·м; 7. Фотодатчик интенсивности солнечной радиации «G107»; 8. Накладка динамика в середине; 9. Верхний средний дефлектор размораживателя; 10. Среднечастотный динамик; 11. Верхний боковой дефлектор размораживателя; 12. Передняя панель; 14. Airbag со стороны переднего пассажира. Блокировка и активизация посредством выключателя с замком; 15. Декоративная накладка для передней панели; 16. Дисплей ММИ; 17. Накладка для дисплея ММИ; 18. Дефлектор передней панели в середине; 19. Выключатель системы санкционирования доступа и пуска двигателя «Е415»; 20. Магнитола/навигационная система; 21. Б/у передней панели управления, индикации и выдачи информации «J523»; 22. Б/у Climatronie «J255»; 23. Болт. 4 шт. 3 Н·м; 24. Монтажная рамка для магнитолы/навигационной системы; 25. Болт. 3 Н·м; 27. Комбинация приборов
Снятие боковой крышки передней панели

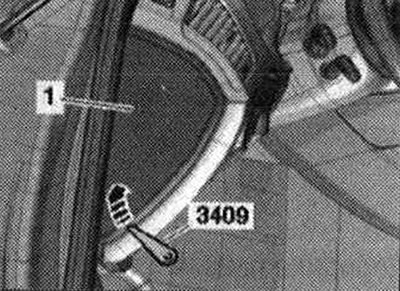

Приподнять накладку «1» сбоку передней панели клином «3409» «стрелка» и снять ее.
Установить боковую накладку передней панели до щелчка.
Снятие декоративной накладки передней панели

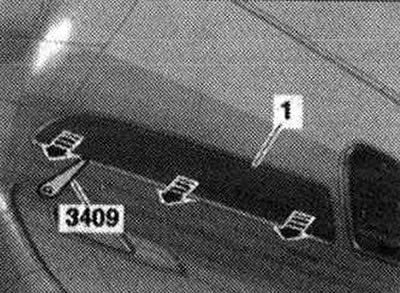

Приподнять декоративную накладку «1» передней панели клином для демонтажа «3409» «стрелки» и снять ее.
Установить декоративную накладку передней панели до щелчка.
Снятие боковых дефлекторов на передней панели

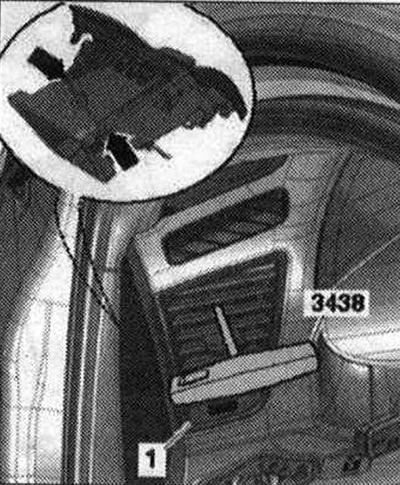

На дефлекторе передней панели сбоку и сверху имеются отверстия «стрелки» для установки съемника «3438». Дефлектор передней панели «1» сбоку и сверху поочередно осторожно извлечь съемником «3438» из монтажного отверстия.
Вариант компл. с подсветкой: отсоединить штекерный разъем дефлектора передней панели.
Монтаж
Установка в обратном порядке, при этом проверить крепежные скобки на отсутствие деформации и повреждений, при необходимости заменить их. При установке дефлектора передней панели следить за тем, чтобы он правильно вошел в воздуховод. Вдавить дефлектор в монтажное отверстие передней панели до упора.
Снятие дефлектора передней панели в середине

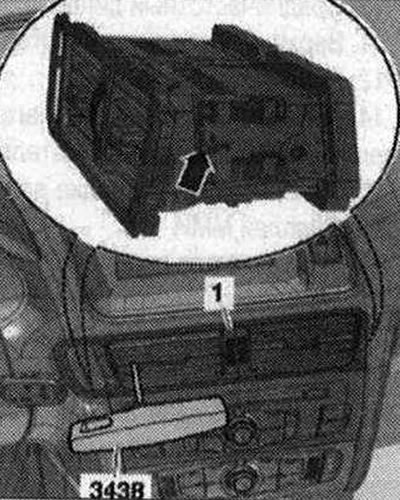

На дефлекторе передней панели имеется с обеих сторон отверстие «стрелка» для установки съемника «3438». Дефлекторы передней панели «1» за обе стороны осторожно поочередно извлечь съемником «3438» из монтажного отверстия.
Вариант компл. с подсветкой: отсоединить штекерный разъем дефлектора передней панели.
Монтаж
Установка в обратном порядке, при этом проверить крепежные скобки на отсутствие деформации и повреждений, при необходимости заменить их. При установке дефлектора передней панели следить за тем, чтобы он правильно вошел в воздуховод. Вдавить дефлектор в монтажное отверстие передней панели до упора.
Снятие накладки дисплея ММИ

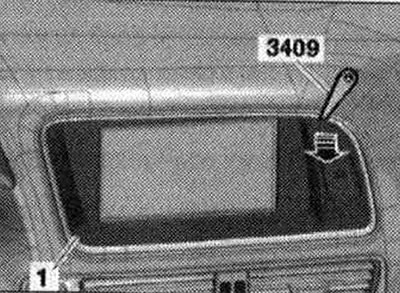

Приподнять накладку «1» дисплея ММИ клином «3409» за углы «стрелка» и снять ее. Отсоединить штекерный разъем контрольной лампы Airbag со стороны переднего пассажира выкл. «К145-/кла» виши включения аварийной световой сигнализации «Е229» и снять накладку.
Монтаж
Установка в обратном порядке, при этом учитывать проверить крепежные скобки на отсутствие деформации и повреждений, при необходимости заменить их. Установить накладку дисплея ММИ до щелчка.
Снятие боковой накладки динамика

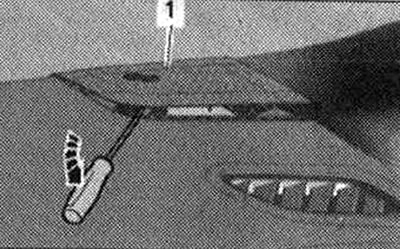

Снимайте и устанавливайте накладку динамика очень осторожно, так как она достаточно хрупкая. Порядок снятия и установки справа и слева одинаков. На рисунке показана накладка левого динамика. Осторожно приподнять малой от верткой накладку динамика «1» по всему периметру «стрелка».
Откинуть накдладку динамика по направлению вверх и снять.
Монтаж
Сначала установить накладку динамика спереди на переднюю панель и прижать до щелчка.
Снятие накладки динамика в середине

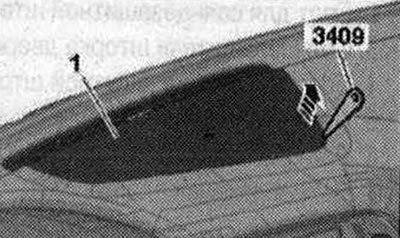

Снимайте и устанавливайте накладку динамика очень осторожно, так как она достаточно хрупкая. Расфиксировать осторожно клином «3409» накладку динамика «1» с задних относительно направления движения цапф «стрелка».
Приподнять накладку динамика сзади немного вверх, отсоединить спереди от дефлектора размораживателя и извлечь назад.
Монтаж
Сначала установить накладку динамика спереди на переднюю панель и прижать до щелчка.
Снятие верхнего среднего дефлектора размораживателя

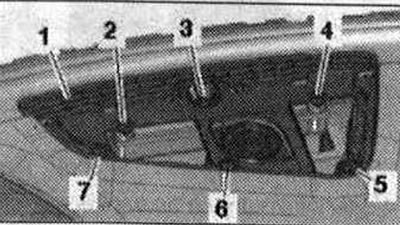

Снять накладку динамика в середине. Выкрутить винты «2...7» и снять верхний средний дефлектор размораживателя «1» назад с передней панели. Отсоединить электроразъем фотодатчика интенсивности солнечной радиации «G107».
Монтаж
Установка в обратном порядке, при этом зафиксировать стопорные выступы спереди на дефлекторе размораживателя в передней панели.
Снятие монтажной рамки магнитолы/навигационной системы

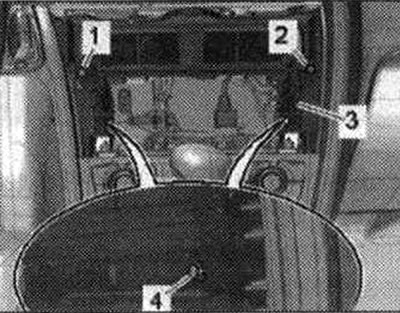

Снять дефлектор передней панели в середине. Снять магнитолу/навигационную систему. Вывернуть передние болты «1» и «2» крепления монтажной рамки. Вывернуть болт «4» сбоку. Потянуть монтажную рамку «3» по направлению назад и снять.
Установка в обратном порядке.
Снятие накладки выключателя системы управления доступом и правом запуска двигателя «Е415»

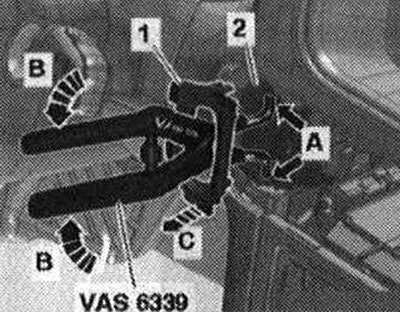

Снять дефлектор передней панели в середине. Провести клещи для демонтажа замка зажигания «VAS 6339» через клапаны накладки. Установить концы клещей для демонтажа замка зажигания «VAS 6339» в оба отверстия стрелка А- выключателя «2» управления доступом и правом запуска двигателя «Е415». Сжать их «VAS 6339» «стрелки В», что приведет к разведению концов клещей и разблокировке стопорных язычков накладки. Сжимайте 1 рукой «VAS 6339», а другой снимите накладку «1» «стрелка С».
Клещи для демонтажа замка зажигания «VAS 6339» использовать только для разблокировки, накладку снять руками.
Монтаж
Приставить накладку сверху и снизу к выключателю и прижать до слышимой фиксации. Установить дефлектор передней панели в середине.
