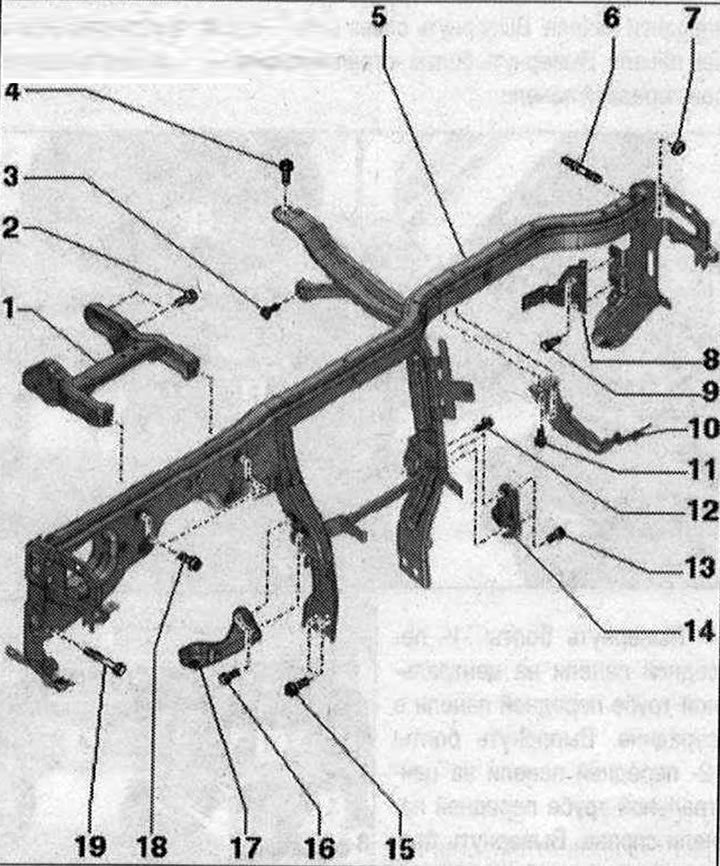

Центральная трубка передней панели 1. Опорная подушка; 2/15. Болт. 4 шт. 20 Н·м; 3. Болт. 3,6 Н·м; 4/19. Болт. 20 Н·м; 5. Центральная труба для передней панели; 6. Резьбовая шпилька. 2 шт. 20 Н·м; 7. Гайка. 2 шт. 20 Н·м. Заменять после каждого снятия; 8. Кронштейн воздухозаборного короба; 9/11/13/16. Болт. 2 шт. 9 Н·м; 10. Кронштейн перчаточного ящика; 12. Болт. 2 шт. 3,6 Н·м; 14. Кронштейн перчаточного ящика; 17. Кронштейн для накладки передней панели; 18. Болт. 2 шт. 20 Н·м
Снятие кронштейна перчаточного ящика

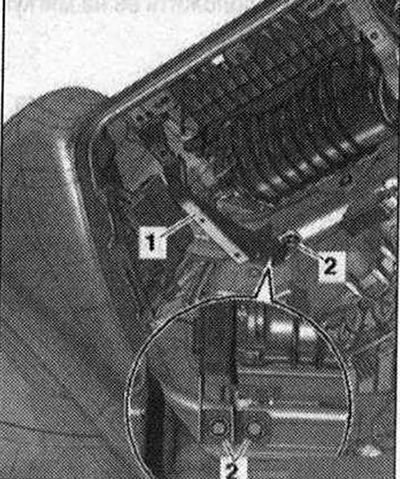

Снять перчаточный ящик. Выкрутить болты «2». Отсоединить и снять опору «1» перчаточного ящика с передней панели.
Установка в обратном порядке.
Снятие центральной трубки передней панели

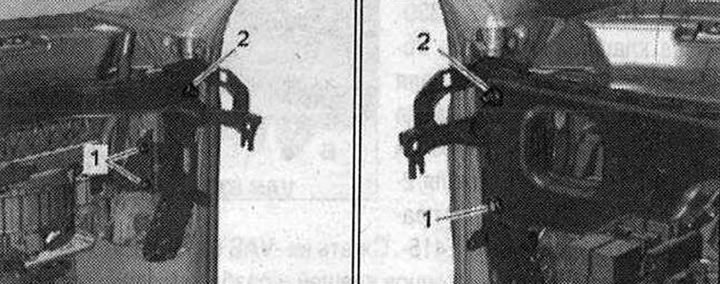

Снять переднюю панель. Открутить рулевую колонку от центральной трубы и положить на пол а/м. Открепить левый воздуховод дефлектора передней панели от центральной трубы передней панели. Снять воздуховод дефлектора передней панели справа. Снять блок предохр. С «SC» слева и блок предохр. D «SD» справа с центральной трубки передней панели. Диагностический интерфейс шин данных «J533» снять и отложить в сторону. Вывернуть слева и справа на опоре центральной трубки болты «1» и снять кронштейн «2». Вывернуть слева и справа болты «3» опоры центральной трубки.
Вывернуть слева и справа на опоре центральной трубки болты «1» кондиционера.

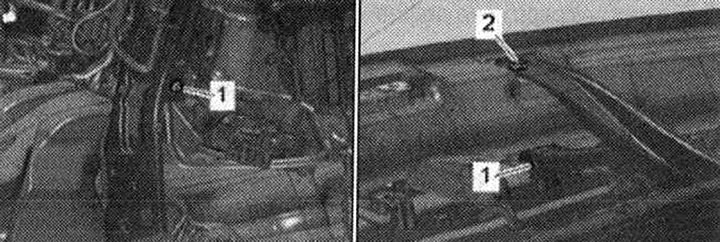

Снять воздуховод среднего дефлектора размораживания. Вывернуть болт «1» кондиционера на верхней распорке центральной трубки передней панели. Вывернуть болт «2» верхней распорки центральной трубки передней панели.
Отвернуть кабель массы от точки соединения с массой слева со стенки туннеля и высвободить. Отсоединить и высвободить штекерные разъемы модуля педали газа и выключателя стоп-сигналов. Снять правую переднюю накладку порога. Отсоединить разъемы к штекерной колодке стойки А слева и справа. Отсоединить штекерные разъемы вентилятора приточного воздуха и высвободить провода. Вывернуть болты «1» крепления кронштейна воздухозаборного короба к центральной трубе передней панели. Выкрутить гайку «2».


Вывернуть болт «1» и гайку «2».

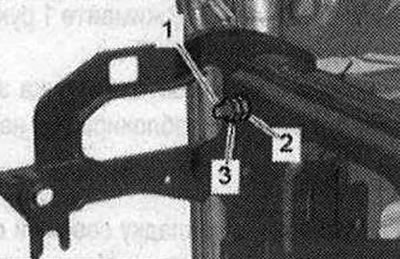

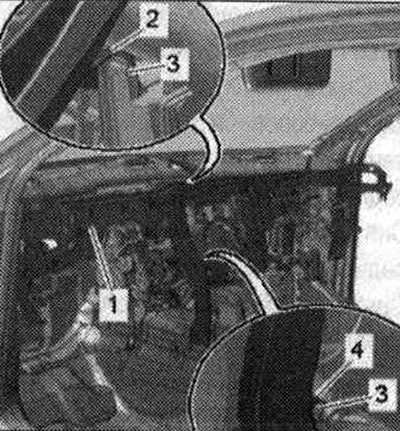

Законтрить на стойке А со стороны водителя 2 гайки «2» и «3» установочного винта «1» и выкрутить установочный винт. Потянуть центральную трубку «1» передней панели со стороны водителя осторожно по направлению вверх и открепить от кондиционера «3», от стопорных хомутов сверху «2» и снизу «4». Извлечь центальную трубку передней панели стойки А со стороны переднего пассажира из установочного винта.
Отвести центральную трубку передней панели, удерживая за верхнюю часть, осторожно по направлению назад и потянуть по направлению наверх. Вывести центральную трубку передней панели из салона а/м.
Монтаж

Установить центральную трубку «1» передней панели осторожно в кузов. Навесить центральную трубку передней панели на систему кондиционирования «3» и стопорные хомуты сверху «2» и снизу «4».

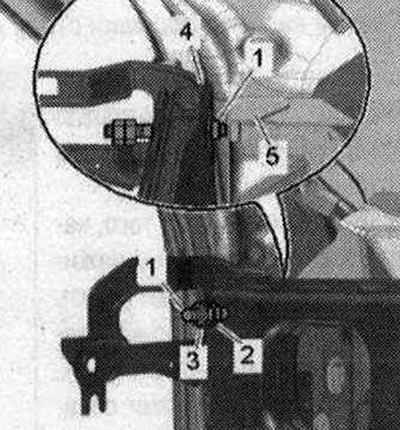

Ровно уложить центральную трубку «4» передней панели на стойке А. Законтрить 2 гайки «2» и «3» на установочном винте, вкрутить и затянуть установочный винт в креплении «5» стойки А со стороны водителя. Установочный винт ввернуть до конца, чтобы фланец касался креплений стойки А.
Затянуть слева и справа болт и гайки центральной тру-быпередней панели. Установка в обратном порядке, при этом установить рулевую колонку. Подсоединить кабель массы АКБ при включенном зажигании.

Снятие опорного кронштейна

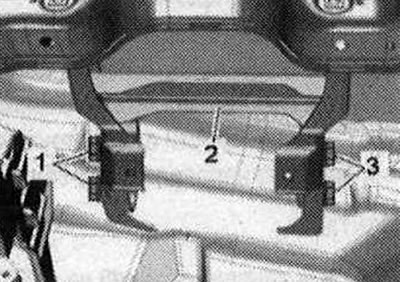

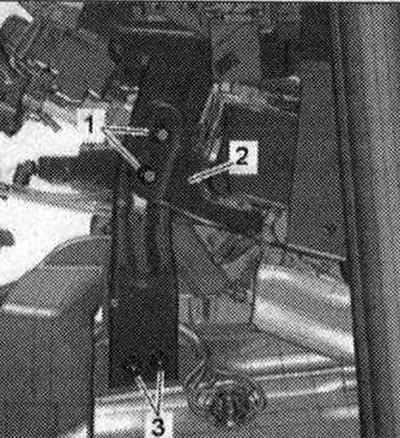

Снять воздуховод дефлектора передней панели слева. Вывернуть болты «1» и «3» и извлечь опорный кронштейн «2» по направлению вниз.
На рисунке показан вид при снятой рулевой колонке.
Монтаж
Установка в обратном порядке: опорный кронштейн можно правильно расположить только при установленной центральной трубке. Прикрутить вначале рулевую колонку с опорным кронштейном к центральной трубке, затем затянуть болты «1» и «3» опорного кронштейна к креплению на нижней раме ветрового стекла.

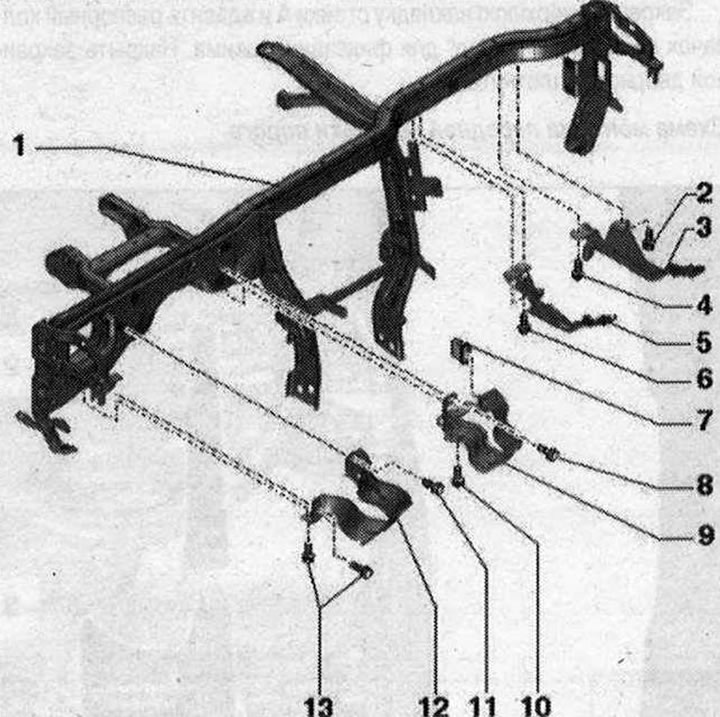

Детали и узлы энергопоглощающего бруса и кронштейнов перчаточного ящика. В зависимости от компл. или национального рынка
1. Центральная труба; 2/4/10/11. Болт. 9 Н·м; 3. Правый кронштейн перчаточного ящика; 5. Левый кронштейн перчаточного ящика; 6/13. Болт. 2 шт. 9 Н·м; 7. Наконечник насажен на энергопоглощающий брус «поз. 9»; 8. Болт; 9. Правый энергопоглощающий буфер; 12. Левый энергопоглощающий буфер
Снятие левого энергопоглощающего бруса. Опция для национальных рынков

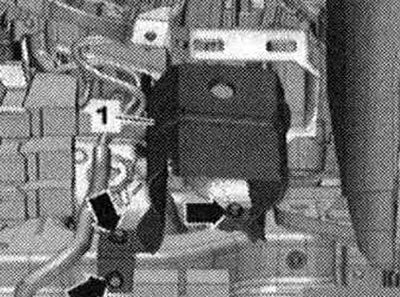

Снять облицовку передней панели со стороны водителя. Выкрутить болты «стрелки». Извлечь левый энергопоглощающий брус «1» по направлению вниз.
Установка в обратном порядке.
Снятие правого энергопоглощающего бруса. Опция для национальных рынков

Снять облицовку передней панели со стороны водителя. Снять облицовку передней панели со стороны водителя. Выкрутить болты «стрелки». Извлечь правый энергопоглощающий брус «1» по направлению вниз.
Установка в обратном порядке.
Снятие кронштейна перчаточного ящика

Выкрутить болты «стрелки». Снять левый «1» и правый «2» кронштейн перчаточного ящика.
Монтаж
Выкрутить болты «стрелки». Снять левый «1» и правый «2» кронштейн перчаточного ящика.

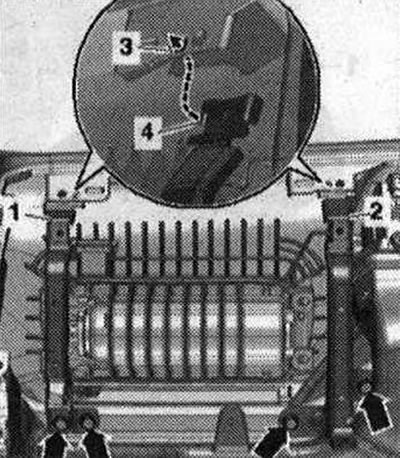

Установить оба кронштейна перчаточного ящика так, чтобы накладка «4» зафиксировалась в отверстии «3» на передней панели. Установка в обратном порядке.
