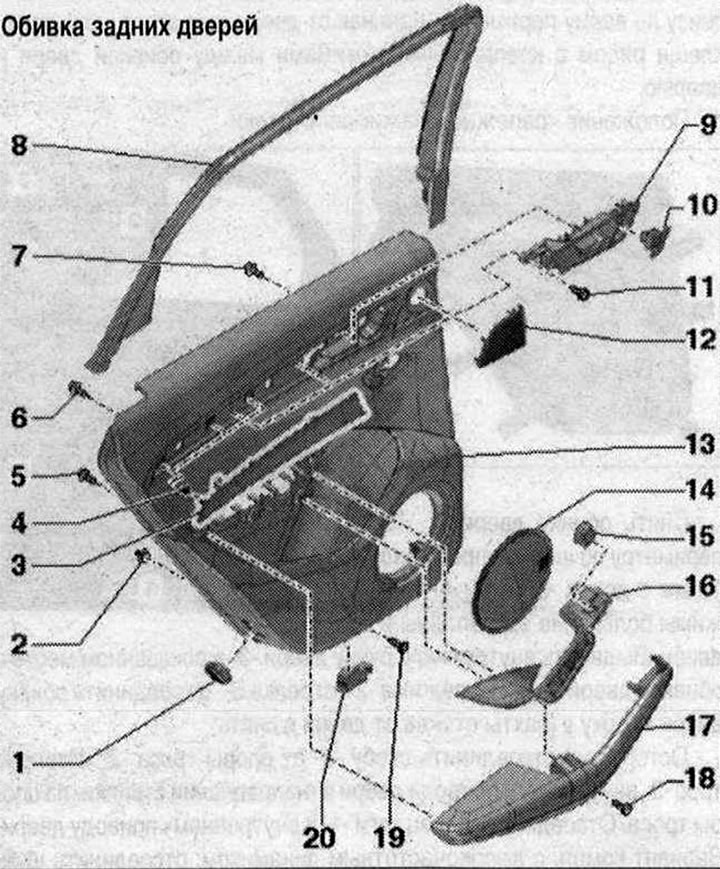

1. Активный и пассивный отражатель; 2. Крепежный зажим с уплотн. прокладкой для обивки двери. 7 шт.; 3. Декоративная накладка для обивки двери; 4. Зажим для декоративной накладки. 3 шт. Вдавить в обивку двери; 5. Болт для подлокотника. 7 шт. 1,2 Н·м; 6. Болт ручки закрывания. 2 шт. 1,2 Н·м; 7. Болт для проёма внутренней ручки двери. 4 шт. 1,2 Н·м; 8. Облицовка рам стекол; 9. Механизм внутренней ручки открывания двери; 10. Клавиша внутренней блокировки, задняя. Сторона водителя: клавиша внутренней блокировки, задняя левая «Е310». Сторона переднего пассажира: клавиша внутренней блокировки, задняя правая «Е311»; 11. Болт для обивки двери. 2 шт. 2,5 Н·м; 12. Накладка высокочастотного динамика; 13. Обивка задней двери; 14. Накладка динамика для среднечастотного динамика; 15. Переключатель стеклоподъемника в задней двери. Сторона водителя: переключатель стеклоподъемника в задней левой двери «Е52». Сторона переднего пассажира: переключатель стеклоподъемника в задней правой двери «Е541» 16. Ручка в двери; 17. Подлокотник; 18/19. Болт для обивки двери. 2,5 Н·м; 20. Подсветка порога
Скоба для ручки двери
1. Скоба для ручки двери; 2. Болт. 2,5 Н·м

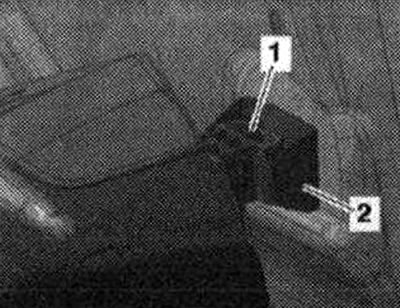

Снятие накладки высокочастотного динамика

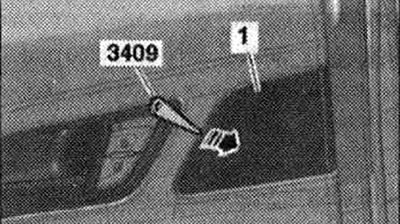

Отсоединить накладку высокочастотного динамика «1» с помощью клина «3409» или отвертки «стрелка» и снять ее.
Установить накладку до щелчка.
Снятие обивки задней двери

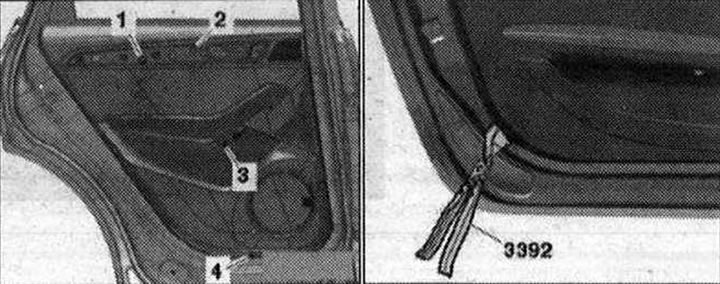

Выключить зажигание. Снять декоративную накладку. Выкрутить болты «1...4».
Отделить обивку двери клещами для демонтажа «3392» сзади снизу по всему периметру, начиная от двери, для этого установить клещи рядом с крепежными зажимами между обивкой двери и дверью.

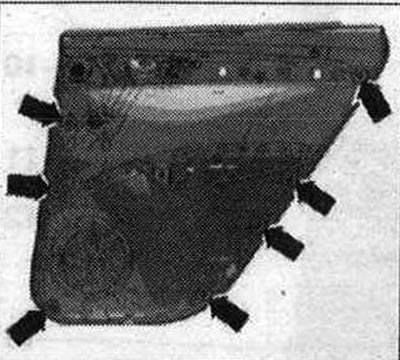

Положение крепежных зажимов «стрелки».

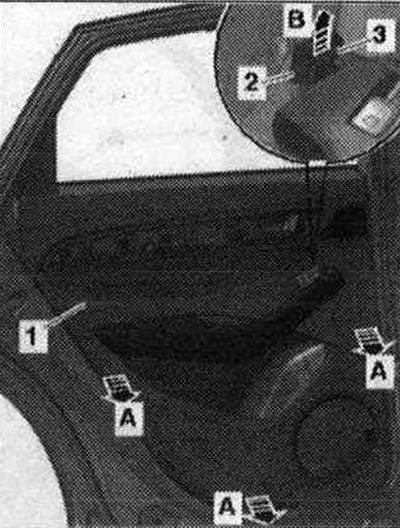

Снять обивку двери «1» по периметру по ширине примерно 15 мм с двери «стрелки А». Зажимы больше не закреплены в двери. Выдавить внутреннюю ручку двери «3» в показанном месте с обивкой двери вверх из зажима «2» «стрелка В». Отсоединить обивку двери вверху у шахты стекла от двери и снять.

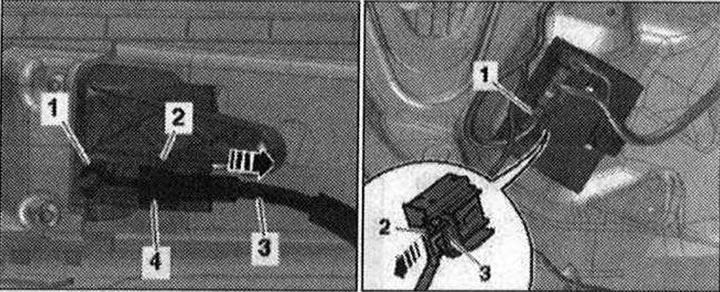

Осторожно отсоединить скобу «4» от опоры троса «2». Извлечь трос «3» внутреннего привода двери в «направлении стрелки» из опоры троса. Отсоединить конец тяги «1» к внутреннему приводу двери. Вариант компл. с высокочастотным динамиком: отсоединить штекерный разъем высокочастотного динамика.

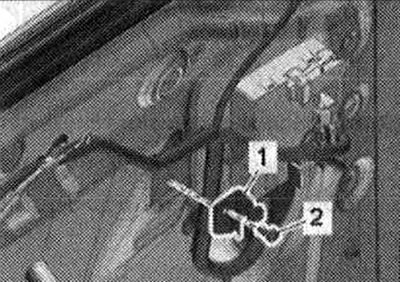

Отсоединить штекерный разъем «1» блока управления двери, для этого извлечь фиксатор «2» «стрелка» и нажать на кнопку разблокировки «3».
Снять обивку двери.
Монтаж
Ввести конец тяги «1» в рычаг внутреннего механизма двери. Открытая сторона петли на конце троса должна быть обращена вниз. Потянуть трос «3» внутреннего привода двери «в направлении стрелки» и ввести в опору троса «2». Скоба «4» должна защелкнуться в опоре троса со слышимым щелчком. Подсоединить штекерный разъем к блоку управления двери. Установить обивку двери у оконного паза и прижать по направлению вниз. Прикрепить осторожно зажимы для обивки двери к двери и прижать обивку до слышимой фиксации зажимов к двери. Зафиксировать внутреннюю ручку двери «1» в скобе «2», для' этого прижать ручку до слышимой фиксации к двери.
Установка в обратном порядке.
Снятие заднего подлокотника

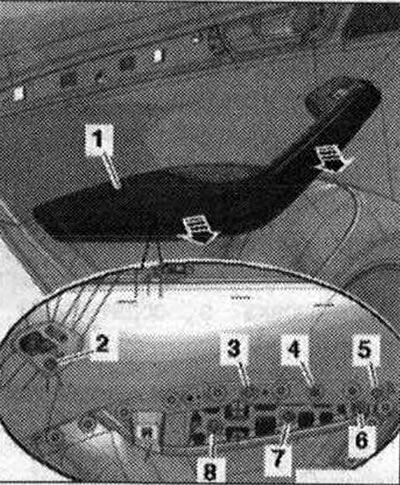

Снять заднюю обивку двери. Выкрутить болты «2...8». Отсоединить подлокотник «1» с помощью клина «3409» от внутренней ручки двери стрелки- и снять его.
Установка в обратном порядке.
Снятие задней внутренней ручки

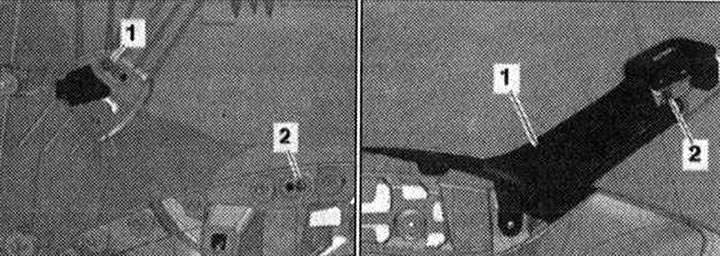

Снять заднюю обивку двери. Снять задний подлокотник. Выкрутить болты «1» и «2».
Снять внутреннюю ручку «1» с обивки двери. Отсоединить штекерный разъем «2» переключателя стеклоподъемника.
Установка в обратном порядке.
Снятие обивки рамы окна

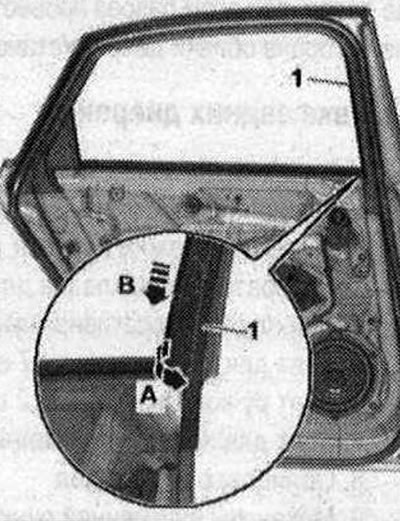

Опустить стекло двери. Снять заднюю обивку двери. Вариант компл. с солнцезащитной шторкой: снять петли солнцезащитной шторки. Начав с переднего конца и внутрь, осторожно отжать обивку «1» рамы стекла при помощи клина «3409» вдоль направляющей стекла «стрелка А». Одновременно отсоединить обивку рамы стекла по направлению вниз и снять с рамы «стрелка В».

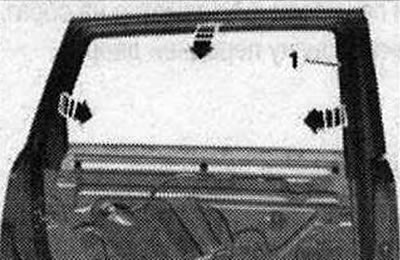

Начиная спереди, снять обшивку рамы стекла «1» с направляющей стекла «стрелки».
Монтаж

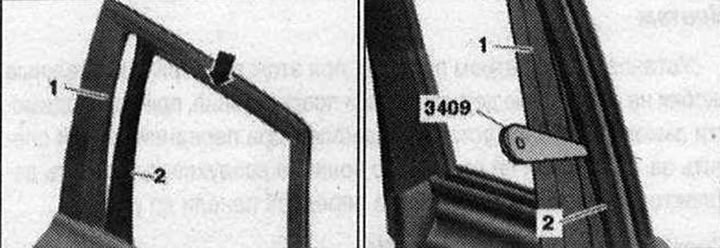

Вставить обшивку «1» рамы стекла, начав с переднего конца внутрь «стрелка», в направляющей стекла «2».
Уложить обшивку рамы окна «2» по направляющей стекла при этом обшивка рамы стекла должна входить в канавку «стрелка».

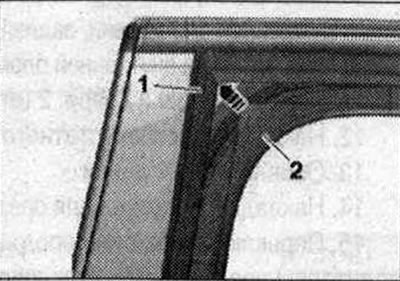

Пропустить клин «3409» между обшивкой рамы стекла «1» и уплотнением двери «2» по всей длине и вводить одновременно обшивку рамы стекла к раме двери в паз направляющей стекла.
Установка в обратном порядке.

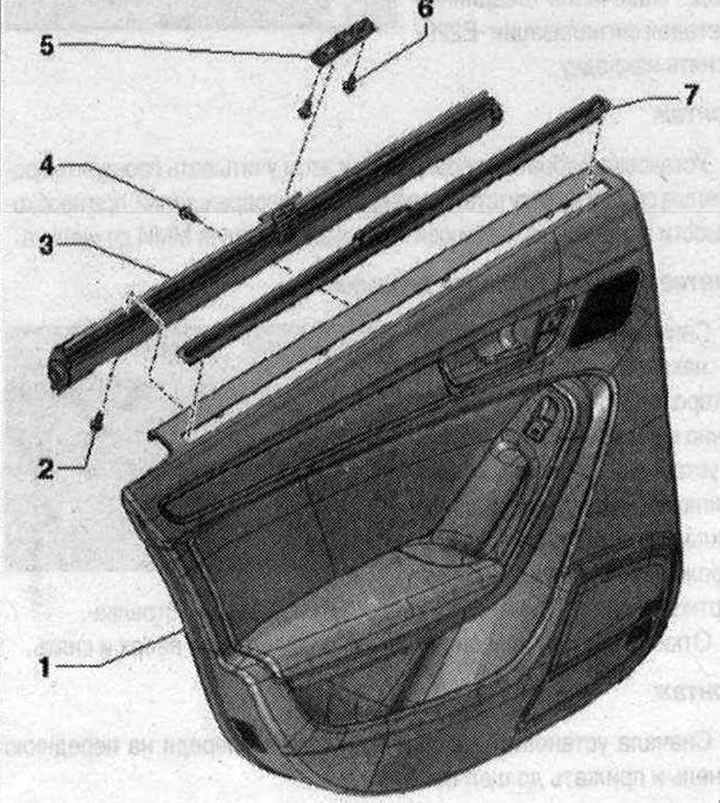

Схема монтажа солнцезащитной шторки на стекле двери
На рисунке показана задняя левая солнцезащитная шторка.
1. Обивка задней двери; 2. Болт для солнцезащитной шторки. 4 шт. 1,2 Н·м; 3. Солнцезащитная шторка дверного стекла; 4. Болт для солнцезащитной шторки. 3 шт. 1,2 Н·м; 5. Петли крепления для солнцезащитной шторки; 6. Болт для подвесной проушины. 2 шт. 1,3 Н·м; 7. Направляющая планка;
Снятие солнцезащитной шторки на стекле двери

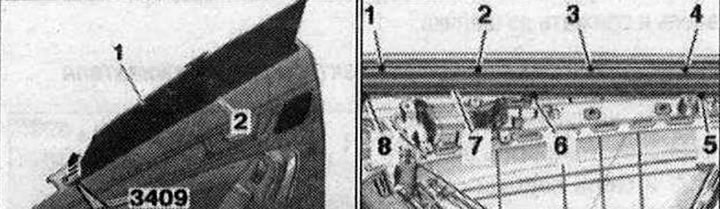

Снять заднюю обивку двери. Осторожно снять направляющую планку «2» клином для демонтажа «3409» с обивки двери «стрелка». Не до конца извлечь солнцезащитную шторку «1» из обивки двери и вывести накладку через направляющую планку.
Выкрутить винты «1...6» и «8». Извлечь солнцезащитную шторку «7», слегка отклонив ее наружу от обивки двери.
Продеть накладку солнцезащитной шторки через паз в обивке двери и снять.
Монтаж
Установка в обратном порядке: направляющая планка должна быть установлена в обивке двери только в определенном положении.
Снятие подвесной проушины солнцезащитной шторки

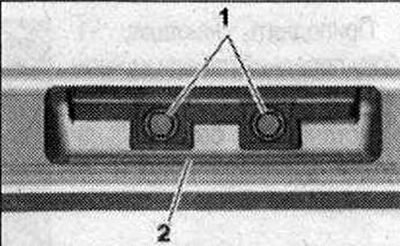

Вывернуть болты «1» и снять подвесную проушину «2» рамы стекла.
Установка в обратном порядке.
