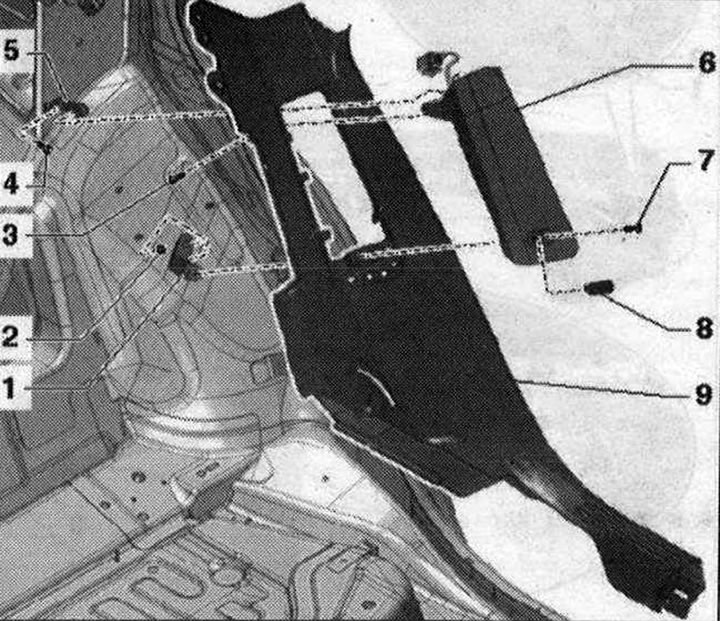

1. Кронштейн, нижний для боковой Airbag; 2. Гайка. 2 шт. 4,5 Н·м; 3. Болт. 4,5 Н-м; 4. Болт. 4,5 Н-м; 5. Кронштейн, верхний для боковой Airbag; 6. Боковая Airbag, задняя. Вариант компл. со стороны водителя: с пиропатроном задней боковой Airbag водителя -N201 -. Со стороны переднего пассажира: с пиропатроном задней боковой Airbag переднего пассажира -N202-; 7. Болт. 4,5 Н-м; 8. Крышка со значком "Airbag" расклипсовать осторожно. Соединена непосредственно с боковой подушкой безопасности; 9. Задняя накладка порога
Снятие задней боковой Airbag с пиропатроном -N201- или -N202-

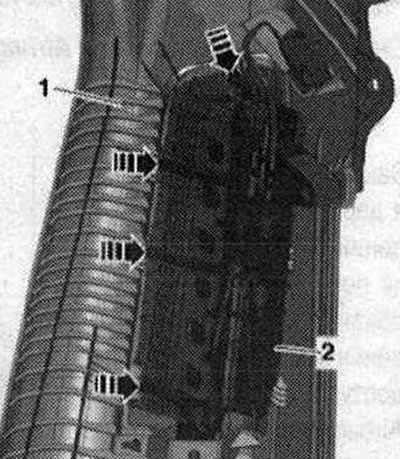

Снять заднюю накладку порога. Сжать фиксаторы боковой Airbag -стрелки- и одновременно отжать боковую Airbag -2- вперед из накладки порога-1-.
Монтаж
Установка в обратном порядке, при этом необходимо проследить за тем, чтобы все фиксирующие выступы -стрелки- полностью зафиксировались в накладке порога -1 -. Учесть, что эл. разъемы нужно вставлять до упора со слышимой фиксацией. Установить заднюю накладку порога. Подсоединить кабель массы АКБ при включенном зажигании.
