Снятие приборной панели (Audi Q5 Typ 8R)

Установить рулевое колесо как можно дальше назад вниз, использовать для этого полный диапазон регулировки регулятора положения рулевой колонки. Сиденья отодвинуть до упора назад и их спинки расположить под углом 45°. Соблюдать правила техники безопасности при обращении с пиротехническими узлами. Учитывать соответствие Airbag к передней панели. Включить зажигание. Отсоединять кабель массы АКБ при включенном зажигании. Снять щелевую накладку комбинации приборов. Снять облицовку передней панели со стороны водителя. Снять бокового дефлектора передней панели. Снять крышку дисплея ММИ. Снять дисплей ММИ. Снять комбинацию приборов. Отсоединить штекерный разъем выключателя управления доступом и правом запуска двигателя. Снять дефлектор передней панели в середине. Снять магнитолу/навигационную систему. Снять блок управления Climatronic «J255». Снять блок управления передней панели управления, индикации и выдачи информации «J523». Снять центральную консоль. Снять перчаточный ящик. Снять опоры передней панели. Отсоединить разъем Airbag переднего пассажира. Вариант компл. с динамиком: снять среднечастотный динамик в середине передней панели. Снять фотодатчик интенсивности солнечного излучения «G107». Снять верхнюю облицовку стоек А. Вариант компл. с динамиком: снять боковой среднечастотный динамик передней панели. Вывернуть слева и справа сверху рядом со стойкой А болты «1» передней панели. Вывернуть слева и справа снизу болты «2» передней панели. Вывернуть болты «стрелки» левого и правого воздуховодов передней панели.

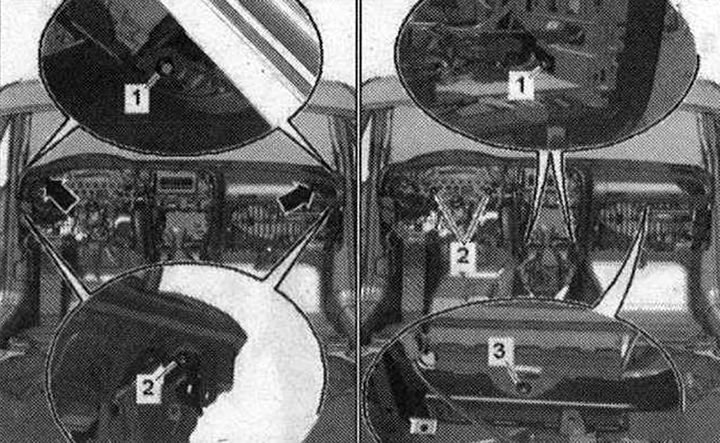

Вывернуть болты «1» передней панели на центральной трубе передней панели в середине. Вывернуть болты «2» передней панели на центральной трубе передней панели справа. Вывернуть болты «3» передней панели на центральной трубе передней панели слева.

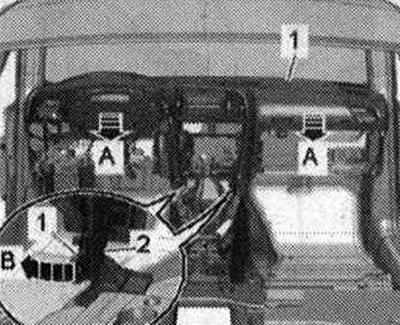

Отсоединить переднюю панель «1» снизу с кронштейна «2» и потянуть назад «стрелка В». Снять переднюю панель с центральной трубы передней панели осторожно по направлению назад «стрелки А».

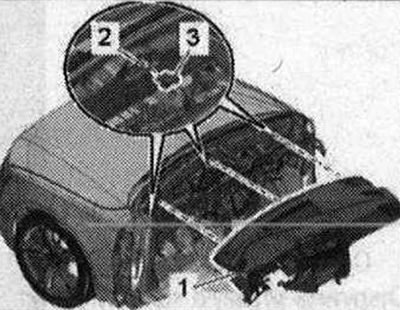

Вынуть переднюю панель со стороны переднего пассажира из салона а/м и положить ее на мягкую подложку.

Монтаж

Установка в обратном порядке, при этом учитывать соответствие Airbag к передней панели. Установить переднюю панель и ввести штекерные разъемы фотодатчика интенсивности солнечной радиации «G107» и динамики через отверстия в переднюю панель. Проверить, имеются ли резиновые амортизаторы «4» на зажиме «3» нижней полки рамы лобового стекла.

При вдвигании передней панели «1» следить за тем, чтобы зажимы вошли в зацепление с коробчатыми профилями на нижней стороне передней панели. Учесть, что эл. разъемы нужно вставлять до упора со слышимой фиксацией. Выровнять переднюю панель по обивке дверей и закрепить болтами. Подсоединить кабель массы АКБ при включенном зажигании.
