Предупреждение: При работе сцепления образуется пыль, с содержанием асбеста, вредного для здоровья, поэтому при очистке сцепления не пользуйтесь сжатым воздухом и не вдыхайте пыль. Детали сцепления очистите от пыли с использованием тормозной жидкости или метилового спирта, а затем протрите насухо.

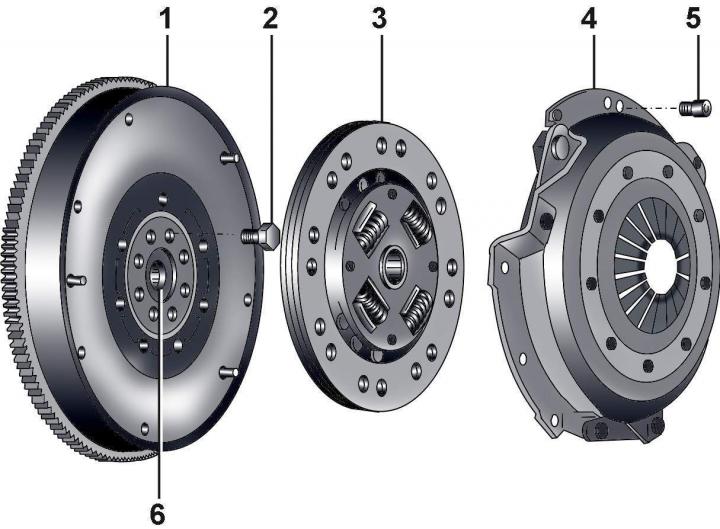

Рис. 8–8. Маховик и сцепление: 1 – двухмассовый маховик; 2 – болт, 60 Н·м + довернуть на угол 180°; 3 – ведомый диск сцепления; 4 – нажимной диск сцепления; 5 – болт, 22 Н·м; 6 – игольчатый подшипник
При установке необходимо использовать новые болты 2 (рис. 8–8).
Смажьте шлицы ведомого диска тонким слоем смазки G000100. Слой смазки должен быть тонким и равномерным, так как в противном случае при работе сцепления излишняя смазка будет отбрасываться на рабочие поверхности сцепления, что может нарушить его работу.
Затягивание болтов 5 проводите равномерно по диагонали.
Снятие
Снимите коробку передач.
Отметьте маркером или краской положение сцепления в сборе по отношению к маховику.

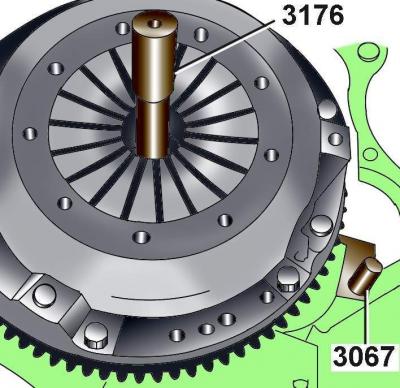

Рис. 8–9. Использование приспособлений при снятии и установке ведомого диска сцепления: 3067 – приспособление для фиксации маховика от проворачивания; 3176 – оправка для центрирования диска сцепления
Используя специальный инструмент VW–3067 или отвертку, за зубья зубчатого венца маховика заблокируйте его от проворачивания (рис. 8–9).
Постепенно по диагонали ослабьте болты крепления сцепления в сборе, поворачивая каждый болт на пол–оборота до тех пор, пока не прекратится действие пружины и болты могут быть отвинчены вручную.
Снимите нажимной диск, при этом поддерживайте ведомый диск, чтобы он не выпал.
Очистите от грязи подшипник выключения сцепления, но при этом не используйте растворители.
Протрите маховик бензином.
Проверка

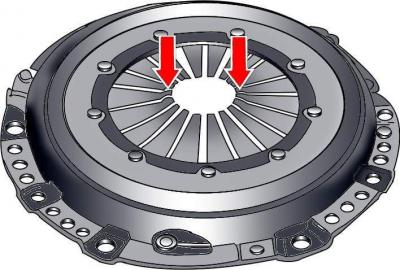

Рис. 8–10. Места проверки нажимной диафрагменной пружины на износ
Проверьте состояние нажимного диска сцепления. Следы выработки на концах нажимной пружины должны быть не более 0,3 мм (рис. 8–10).

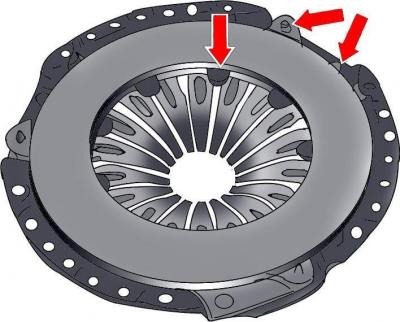

Рис. 8–11. Места проверки заклепочных и пружинных соединений
Проверьте надежность пружинного соединения между нажимным диском и кожухом сцепления. Не допускаются царапины и отсутствие или повреждение заклепок (рис. 8–11).
Проверьте нажимной диск на отсутствие трещин, пригара и износ поверхности.
Используя стальную линейку и лезвие щупа, проверьте неплоскостность рабочей поверхности нажимного диска. Неплоскостность нажимного диска не должна превышать 0,2 мм.
Проверьте состояние поверхности трения маховика на отсутствие трещин, пригара и износ поверхности.
Проверьте состояние фрикционных накладок ведомого диска сцепления и при наличии на них следов масла или механических повреждений замените ведомый диск.
Измерьте толщину накладок ведомого диска сцепления. Если их толщина менее допустимой или если головки заклепок находятся близко к рабочей поверхности, замените их или ведомый диск сцепления.
Проверьте состояние подшипника выключения сцепления, который должен вращаться легко, равномерно и бесшумно и в котором должен отсутствовать люфт. Рабочая поверхность подшипника, воздействующая на нажимную пружину должна быть гладкой, без трещин, местной коррозии или выработки.
Неисправный подшипник выключения сцепления можно определить, не снимая его с автомобиля, для чего необходимо при работе двигателя нажать педаль сцепления. Если при нажатии педали сцепления появляется шум, значит, подшипник выключения сцепления неисправен и его необходимо заменить.
Установка
При установке новых ведомого диска или нажимного диска сцепления снимите с них антикоррозионную защиту.
При установке ведомого диска следите, чтобы на его фрикционные накладки даже в незначительных количествах не попало масло. Поэтому перед установкой чистой ветошью протрите привалочную поверхность маховика и поверхность нажимного диска, устанавливайте ведомый диск чистыми руками.
Смажьте шлицы в ступице ведомого диска тонким слоем специальной смазки на основе дисульфида молибдена.
Установите ведомый диск на маховик таким образом, чтобы выступающая часть ступицы диска была направлена наружу, к коробке передач.
Установите сцепление в сборе, совмещая отверстия в кожухе сцепления с направляющими штифтами маховика. При повторной установке ранее снятого нажимного диска сцепления проверьте, чтобы нанесенные перед снятием метки совместились.
Затяните болты крепления кожуха сцепления так, чтобы ведомый диск сцепления был прижат, но в то же время мог еще передвигаться в стороны.
Используя специальную оправку или старый первичный вал коробки передач, отцентрируйте диск сцепления относительно маховика.
Ведомый диск сцепления можно отцентрировать специальной оправкой относительно кожуха с нажимным диском в сборе.
После центрирования ведомого диска постепенно по диагонали затяните болты крепления кожуха сцепления моментом 25 Н·м.
Извлеките оправку из ведомого диска.
Смажьте шлицевую часть первичного вала коробки передач и направляющую втулку подшипника выключения сцепления тонким слоем специальной смазки на основе дисульфида молибдена.
Установите коробку передач.
