Оглавление: Снятие ↓ Установка ↓ Спинка заднего сиденья, откидная ↓ Спинка заднего сиденья, неподвижная ↓ Боковая подушка заднего сиденья ↓
Снятие

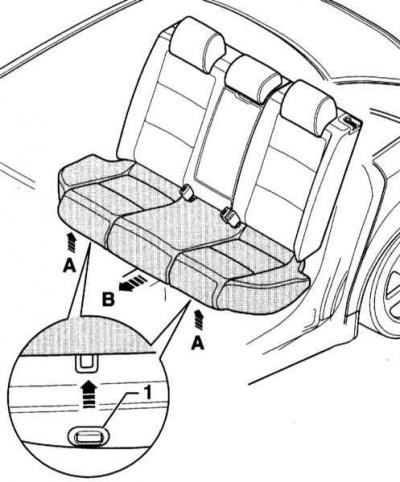

1. Сильным рывком отсоедините сиденье (стрелка А) из держателей (1), приподнимите его и потяните назад (стрелка В на сопроводительной иллюстрации).
2. Выньте штекер боковой подушки безопасности из паза у задней стенки подушки заднего сиденья снимите сиденье.
Установка
1. Установите сиденье на место и вставьте штекер боковой подушки безопасности в паз в подушке заднего сиденья.
2. Сдвиньте сиденье назад, спереди вдавите в держатели (1) и зафиксируйте.
Предостережение: При этом не повредите держатели.
Спинка заднего сиденья, откидная
Снятие
1. Откиньте вперед спинку заднего сиденья.

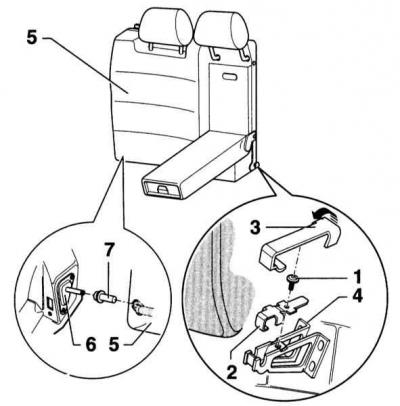

2. Подденьте и снимите сзади крышку (3) (стрелка на сопроводительной иллюстрации). Выверните винт (1) и снимите предохранительный хомут (2).
3. Поднимите спинку (5) из опоры (4) и снимите с бокового элемента крепления (6). Втулку (7), при необходимости, снова наденьте.

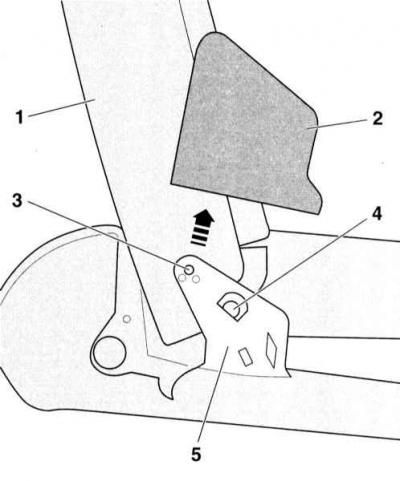

4. Снимите крышку (2) у подлокотника (1) в направлении стрелки.
5. Выверните винт (3).
6. Выньте палец (4) из петли (5) и выньте подлокотник.
Установка
1. Установка выполняется в последовательности, обратной снятию.
Спинка заднего сиденья, неподвижная
Снятие
Предостережение: При отсоединении кабелей системы подушки безопасности обязательно соблюдайте меры безопасности при обращении с подушкой безопасности, обратитесь к Разделу Общие сведения и меры безопасности.
1. Снимите заднее сиденье.
2. Выньте подголовники из спинок.
3. Выньте направляющие для подголовников из спинок. При этом вставьте небольшую отвёртку наискосок через отверстие у направляющей, нажмите на отвёртку внутрь, освободите стопор и выньте направляющую из спинки.
4. При необходимости, выньте из спинки рамку мешка для лыж.
5. Модели с боковой подушкой безопасности: Чтобы исключить срабатывание подушка безопасности головы, выключите зажигание и отсоедините сначала отрицательный (-), а затем положительный кабели аккумуляторной батареи. Указания приведены в Разделе Замена аккумуляторной батареи.
6. Модели с боковой подушкой безопасности: Рассоедините разъём подушки безопасности.

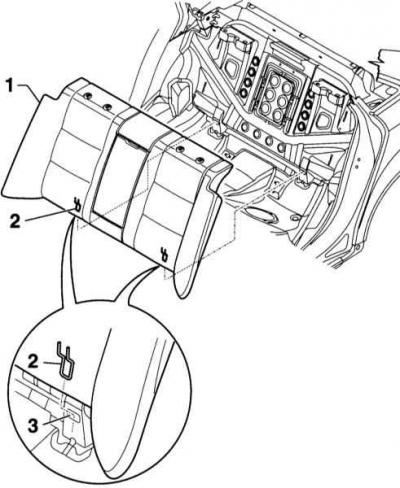

7. Выньте спинку (1) наверх из хомутов (2) креплений (3).
Установка
1. Установка выполняется в последовательности, обратной снятию.
Предостережение: Во время присоединения аккумуляторной батареи в салоне не должно быть людей.
2. Снимите изоляционную ленту с отрицательной клеммы аккумуляторной батареи, присоедините сначала положительный (+), а затем отрицательный кабель (-) к аккумуляторной батареи.
Предостережение: Соблюдайте указания Раздела Замена аккумуляторной батареи.
Боковая подушка заднего сиденья
Снятие
Предостережение: При отсоединении кабелей системы подушки безопасности обязательно соблюдайте меры безопасности при обращении с подушкой безопасности, обратитесь к Разделу Общие сведения и меры безопасности.
1. Чтобы исключить срабатывание подушка безопасности головы, выключите зажигание и отсоедините сначала отрицательный (-), а затем положительный кабели аккумуляторной
2. Снимите заднее сиденье.

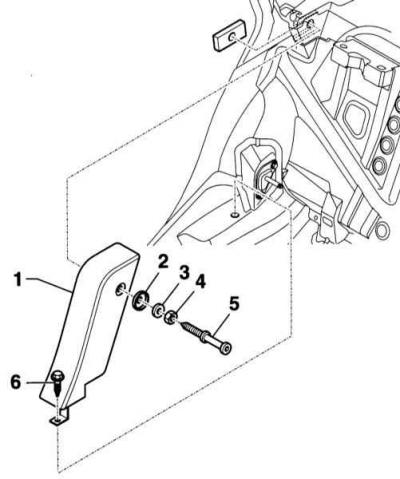

3. Выверните винт (6).
4. Модели с боковой подушкой безопасности: Нажмите на стопорную планку и рассоедините разъём подушки безопасности.
5. Отверните гайку (4), выверните анкерный болт (5) и снимите боковую подушку (1). (2) - тарельчатая шайба, (3) – шайба.
Установка
1. Установка выполняется в последовательности, обратной снятию. При этом отрегулируйте анкерный болт и затяните гайку моментом 55Нм. Винт (6) затяните моментом 10Нм.
Предостережение: Во время присоединения аккумуляторной батареи в салоне не должно быть людей.
2. Модели с боковой подушкой безопасности: Снимите изоляционную ленту с отрицательной клеммы аккумуляторной батареи, присоедините сначала положительный (+), а затем отрицательный кабель (-) к аккумуляторной батареи.
Предостережение: Соблюдайте указания Раздела Замена аккумуляторной батареи.
3. Если после включения зажигания сигнализатор подушки безопасности на приборной доске не гаснет, необходимо считать информацию из памяти неисправностей на СТО.
