Вакуумный усилитель тормозного привода — проверка, снятие и установка (Audi 80 Б4)

Дисковые тормоза в отличие от барабанных не имеют усиления тормозящего эффекта. Поэтому для обеспечения надлежащего тормозного действия необходимо приложение большего усилия на тормозную педаль. Около 60% этого усилия обеспечивает вакуумный усилитель тормозного привода, соединенный с главным тормозным цилиндром. Вместе с тем, педаль тормоза также непосредственно соединена с поршнем главного тормозного цилиндра. Такое конструкционное решение является вынужденным на случай отказа вакуумного усилителя.

Вакуумный усилитель обеспечивается пониженным давлением от впускного коллектора через соответствующий шланг. При торможении из-за разницы между атмосферным давлением и давлением воздуха от впускного коллектора происходит смещение большой эластичной мембраны, которая дополнительно воздействует на поршень главного тормозного цилиндра. При заглушенном двигателе от вакуумного усилителя не поступает дополнительной помощи при воздействии на педаль тормоза. Если же двигатель внезапно глохнет, то созданного запаса пониженного давления хватает еще на несколько торможений.

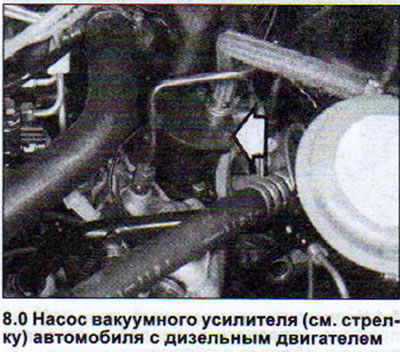

Автомобили с дизельным двигателем оборудуются насосом, обеспечивающим подачу пониженного давления к вакуумному усилителю, ввиду отсутствия такового во впускном коллекторе (см. иллюстрацию 8.0).

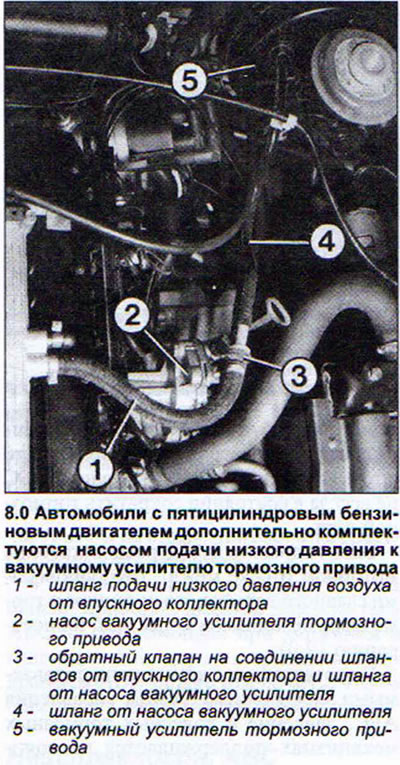

Для улучшения функционирования вакуумного усилителя автомобили с пятицилиндровым бензиновым двигателем дополнительно комплектуются соответствующим насосом. Этот насос приводится в действие от распределительного вала и располагается на левой стороне головки блока цилиндров (см. иллюстрацию 8.0а).

Проверка

1. Заглушите двигатель.

2. Нажмите на педаль тормоза 10 раз.

3. Оставьте педаль тормоза в нажатом положении и запустите двигатель. Если вакуумный усилитель тормозного привода в норме, то педаль тормоза при заработавшем двигателе сместится еще немного вниз. Если этого не происходит, то вакуумный усилитель неисправен. Наиболее вероятной причиной дефекта является негерметичность шланга подачи низкого давления воздуха от впускного коллектора, неисправность обратного клапана на шланге низкого давления, износ резинового уплотнительного кольца между главным тормозным цилиндром и вакуумным усилителем или манжеты вакуумного усилителя.

4. Отсоедините шланг подачи низкого давления воздуха от вакуумного усилителя для проверки обратного клапана. При продувке клапан должен свободно пропускать воздух, перекрывая ему доступ при всасывании. Обратный клапан поставляется в комплекте со шлангом.

5. Демонтируйте главный тормозной цилиндр, если причиной отказа вакуумного усилителя оказалось уплотнительное кольцо между цилиндром и усилителем.

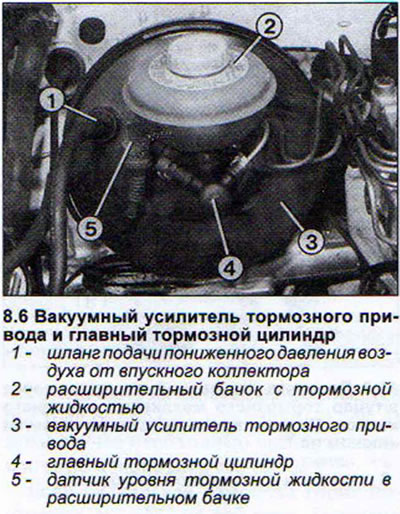

6. Замените вакуумный усилитель тормозного привода, если он вышел из строя. Ремонт вакуумного усилителя невозможен (см. иллюстрацию).

Снятие

7. Снимите главный тормозной цилиндр.

8. Отсоедините шланг подачи пониженного давления воздуха.

9. Снимите накладку под панелью приборов в пространстве для ног водительской стороны.

10. Снимите, действуя в пространстве для ног, шарнирный валик с вилки тяги привода вакуумного усилителя.

11. Отверните со стороны салона самостопорящиеся гайки крепления вакуумного усилителя на разделительной стенке.

12. Отверните две гайки над вакуумным усилителем в моторном отсеке.

13. Снимите вакуумный усилитель.

При установке нового вакуумного усилителя необходимо отрегулировать длину тяги его привода. Регулировка выполняется до установки нового усилителя. Расстояние между серединой вилки и поверхностью установки на четыре упорных пальца должно составлять 271 мм (допуск — 0,5 мм).

14. Затяните контргайку после выполнения регулировки тяги.

15. Смажьте валик вилки тонким слоем смазки. Прежние самоконтрящиеся гайки и скобы крепления валика замените на новые.

16. Не забудьте установить новое уплотнительное кольцо между главным тормозным цилиндром и вакуумным усилителем.
