Оглавление: Суппорт Girling ↓ Суппорт Teves ↓
1. Поддомкратьте автомобиль. Снимите оба передних колеса.
2. Проверьте толщину колодок тормозного диска, рассматривая их через паз перед корпусом суппорта. Если толщина прокладки на любой из колодок равна или ниже минимально указанной толщины, все четыре колодки должны быть заменены.

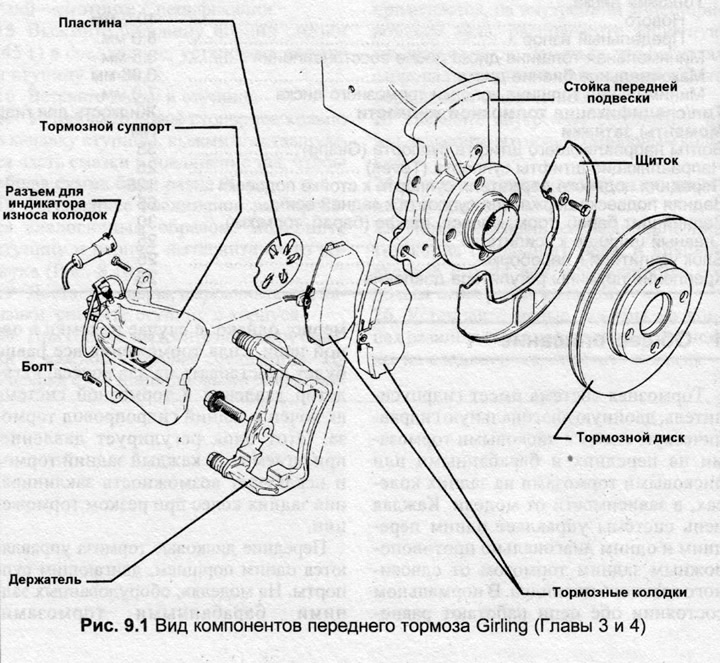

Суппорт Girling

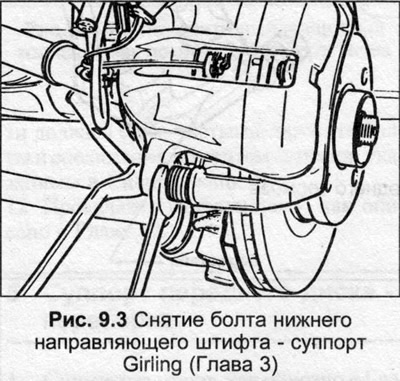

3. Разъедините соединитель электропроводки индикатора износа колодки и, используя подходящий гаечный ключ, открутите нижний болт направляющего штифта.

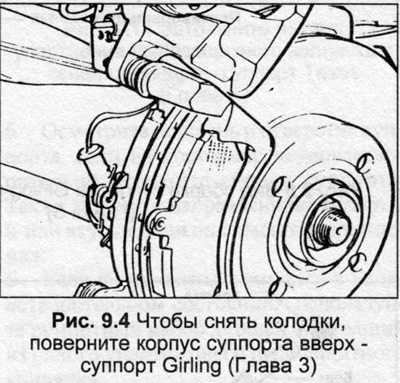

4. Поверните корпус суппорта вверх, достаньте две колодки тормозного диска, снимите жаростойкий щиток поршня. Если колодки должны устанавливаться снова, пометьте их так, чтобы они могли быть установлены в их первоначальных положениях.
5. Очистите пыль и грязь с суппорта, поршня, диска и колодок.
6. Вращая диск тормоза вручную, очистите ржавчину и налет. Аккуратно осмотрите всю поверхность диска и, если имеются глубокие трещины или большой износ, диск должен быть заменен. Также осмотрите суппорт, чтобы не было утечек жидкости вокруг поршня, коррозии, или других повреждений. Замените уплотнения поршня или корпус суппорта по мере необходимости.

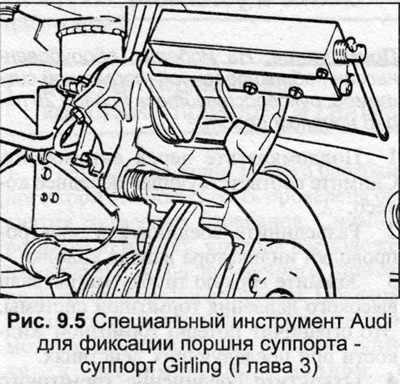

7. Если устанавливаются новые колодки, сначала втолкните поршень назад в отверстие, используя G-зажим или подходящий брусок как рычаг. При выполнении этого действия следите за тем, чтобы тормозная жидкость не перелилась из резервуара, если необходимо, слейте часть жидкости.
8. Поместите новый жаростойкий щиток на поршне, затем поместите колодки в исходных положениях против диска.
9. Наденьте корпус суппорта на колодки и установите новый болт направляющего штифта, зажав его моментом затяжки, указанным в Спецификациях.
10. Соедините электропроводку индикатора износа колодки, установите колеса и опустите автомобиль.
11. Нажмите тормозную педаль несколько раз, чтобы поршень уперся в колодки, затем проверьте и, если необходимо, дополните жидкость в резервуар главного цилиндра.

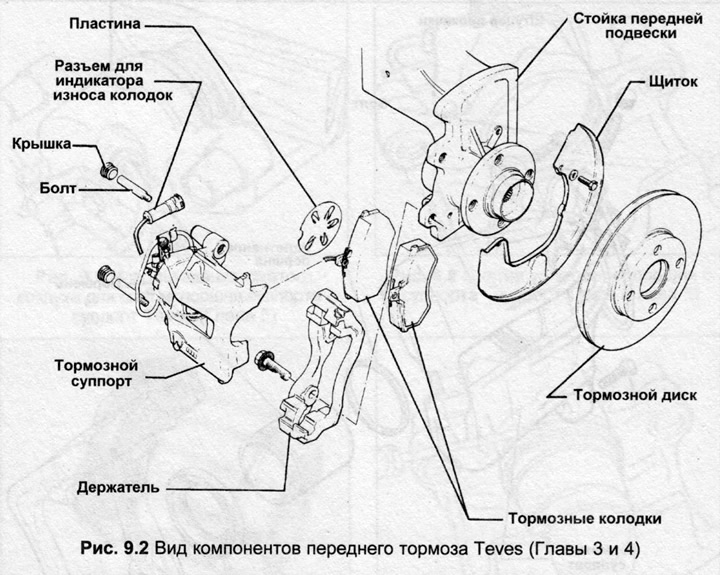

Суппорт Teves

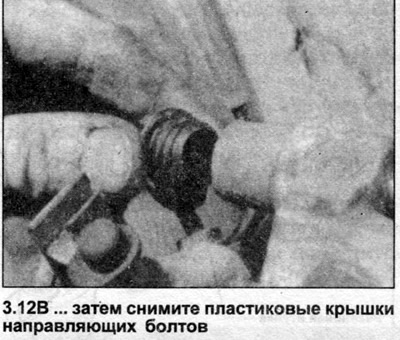

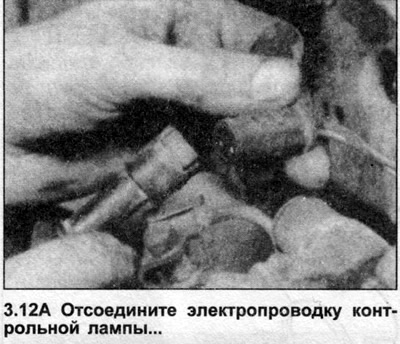

12. Разъедините соединитель электропроводки индикатора износа колодки, снимите пластиковые крышки направляющий болтов (фото).

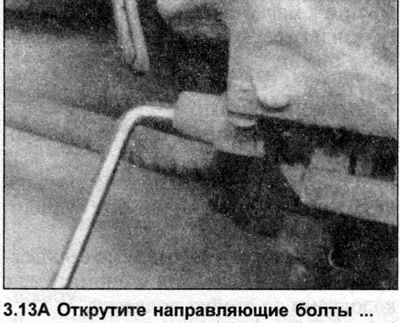

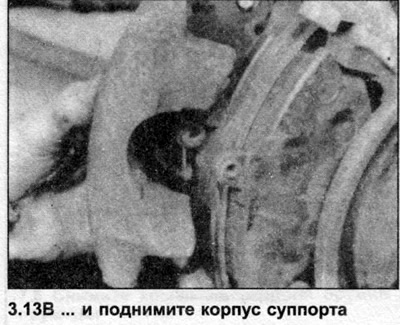

13. Открутите верхние и нижние направляющие болты, поднимите корпус суппорта (фото). Зафиксируйте суппорт, используя шпагат или провод. Не давайте ему висеть не поддержанным.

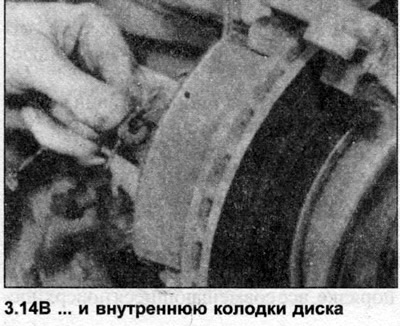

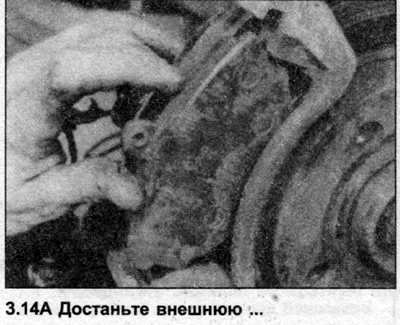

14. Достаньте две колодки тормозного диска с подвески крепежного элемента (фото). Если колодки будут снова использоваться, пометьте их так, чтобы они могли быть установлены в их первоначальных положениях.
15. Перед установкой колодок см. пункты 5, 6 и 7.
16. Поместите колодки в положение на подвеске крепежного элемента, установите корпус суппорта.
17. Вставьте направляющие болты, зажмите их моментом затяжки, указанным в Спецификациях.
18. Установите крышки направляющего болта, соедините электропроводку индикатора износа.
19. Установите колеса и опустите автомобиль.
20. Нажмите тормозную педаль несколько раз, чтобы поршень уперся в колодки, затем проверьте и, если необходимо, дополните жидкость в резервуар главного цилиндра.
