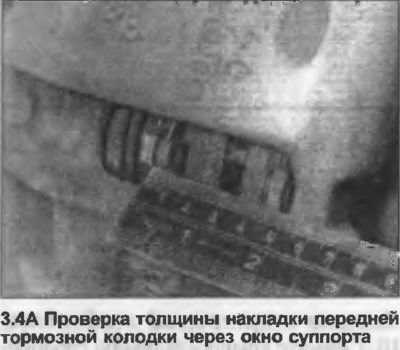

2. Толщину внешних передних тормозных колодок можно проверить через отверстия в колесах. Внутренние колодки можно проверить через отверстия в задней части суппортов тормоза, используя зеркало.
3. Если любая колодка изношена до указанной минимальной толщины, все передние тормозные колодки необходимо заменить вместе. Если колодки не изношены до предела, по их толщине можно приблизительно оценить, на сколько их еще хватит. На каждые 1000 км пробега колодки изнашиваются на 1 мм.

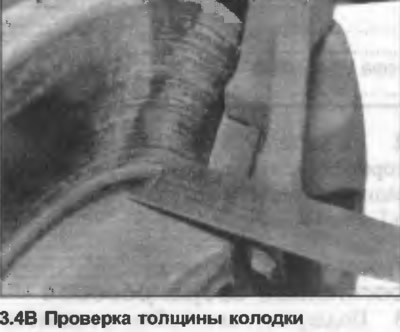

4. Если толщину колодок определить не удается, снимите оба передних колеса для более полного исследования (фото).
5. Перед снятием колодок, сначала снимите колеса Если колодки будут использоваться повторно, отметьте их положение, чтобы гарантировать установку в первоначальное положение.

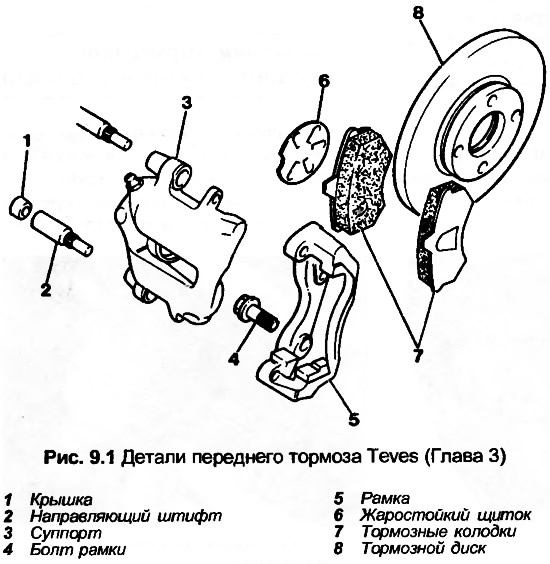

Суппорт Teves
6. Снимите крышку со внутреннего конца нижнего направляющего штифта.
7. Торцевым ключом открутите и снимите нижний направляющий штифт.
8. Отстегните гибкую трубку тормозной системы от корпуса подшипника колеса, затем поверните суппорт вверх и подвяжите его к цилиндрической пружине.
9. Снимите тормозные колодки с рамки суппорта.
10. Проверьте, чтобы покрытие жаростойкого щитка было правильно расположено в выемке поршня. Втолкните поршень полностью в цилиндр, чтобы можно было установить новые колодки.

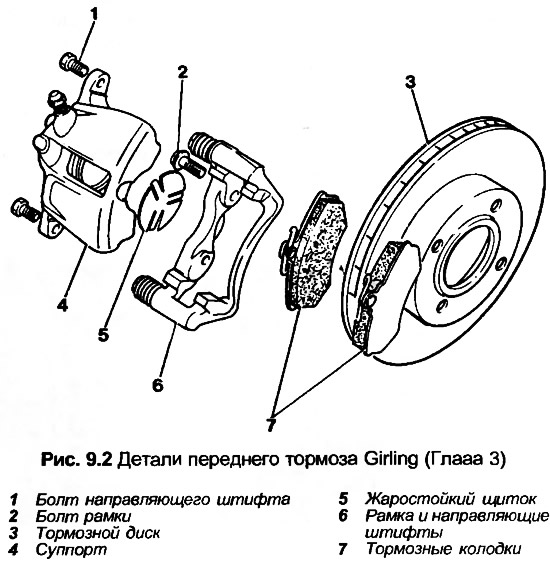

Суппорт Girling

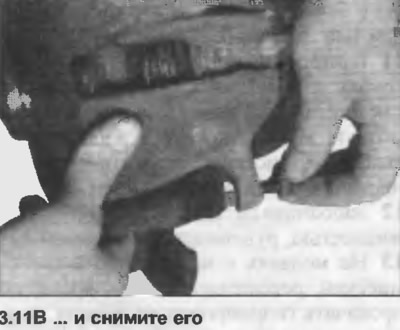

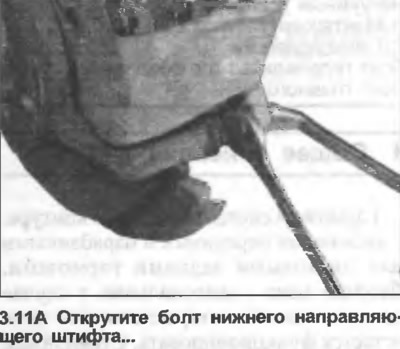

11. Зафиксируйте нижний направляющий штифт двусторонним гаечным ключом, открутите зажимной болт (фото).

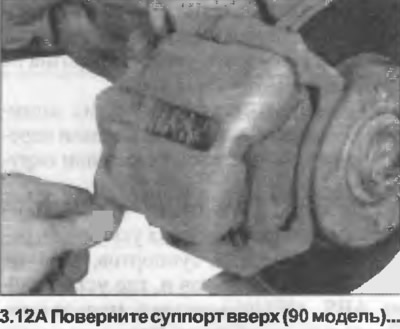

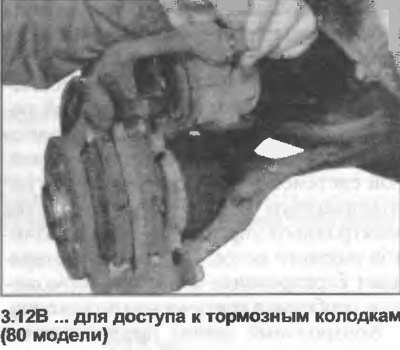

12. Поверните суппорт вверх и подвяжите к цилиндрической пружине (фото).

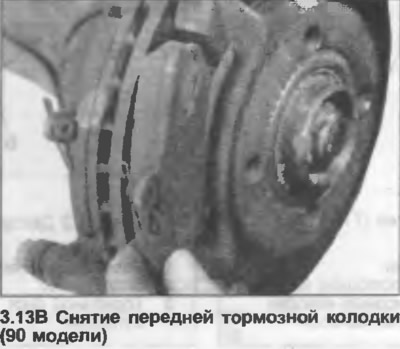

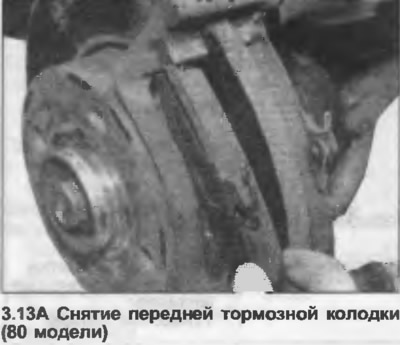

13. Снимите тормозные колодки с рамки суппорта (фото).

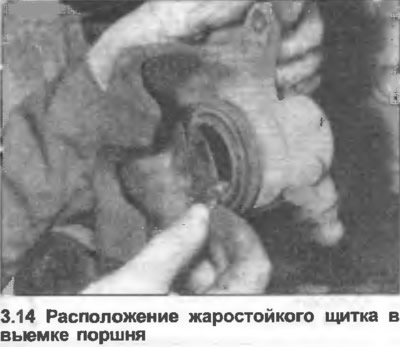

14. Проверьте, чтобы покрытие жаростойкого щитка было правильно расположено в выемке поршня (фото). Втолкните поршень(ни) полностью в цилиндр(ы), чтобы можно было разместить новые колодки.
Суппорты Teves и Girling
15. Очистите суппорт, поршень(ни), диск и колодки от пыли и грязи. Очистите опорные плиты колодки и диска от ржавчины.
16. Набор новых тормозных колодок включает два самостопорящих болта, которые используются только с суппортами Girling.
17. Сборка производится в обратной последовательности. Зажмите направляющие штифты или болты усилием затяжки, регламентированным Спецификацией. В заключение, на неподвижном автомобиле несколько раз нажмите тормозную педаль, чтобы тормозные колодки установились в нормальное рабочее положение. Также проверьте уровень тормозной жидкости, как описано в Главе 2.
