Оглавление: Снятие ↓ Установка ↓
Снятие
Инструкция. Для того, чтобы можно было использовать опору «3386», ось должна быть подвижна. Необходимо снять стопорное кольцо «стрелка». Теперь можно перемещать ось в опоре «3386». После использования вновь установить стопорное кольцо.
КП снята. При отворачивании болтов использовать контропору «3386». По часовой стрелке отворачивать поочередно все болты в несколько этапов по 90° до тех пор, пока не будет снят нажимной диск.
Установка

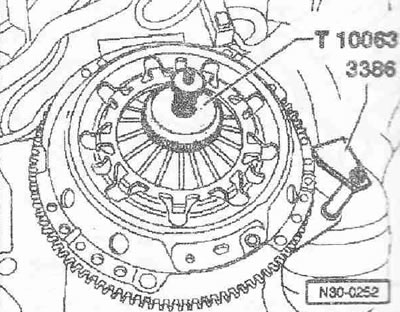

Для затяжки болтов переставить опору «3386». Установить диск сцепления и нажимной диск на маховик и отцентрировать диск сцепления при помощи центровочного инструмента «Т10063», гайки на центровочном инструменте должны быть ослаблены. Монтажное положение диска сцепления: демпфирующий пакет (винтовые пружины) или надпись "Getriebeseite" должны быть направлены к нажимному диску или к КП.

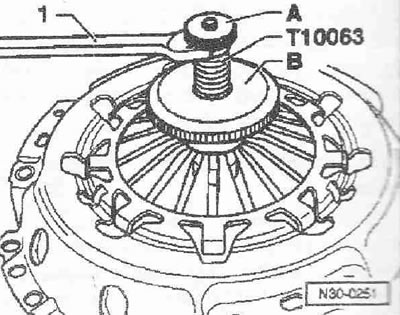

Затягивать гайку «А» гаечным ключом на 13 мм «поз. 1» до тех пор, пока центровочный инструмент «Т10063» не будет прижат к диску сцепления. Затем затянуть гайку «В» так, чтобы прижать нажимной диск к диску сцепления. Равномерно вручную завернуть все болты до прилегания головки болта к нажимному диску. По часовой стрелке заворачивать все болты поочередно в несколько этапов по 90°до тех пор, пока корпус не будет прилегать к маховику. Поочередно затянуть все болты по часовой стрелке окончательным моментом затяжки.
