На поверхности тормозных дисков не должно быть рифлей, образовавшихся в результате трения от попавшего загрязнения. Эти рифли ведут к преждевременному износу новых тормозных накладок и снижают эффективность торможения. Рифленые тормозные диски можно доработать шлифовкой, если они не износились и их толщина позволяет это сделать. Посинение металла тормозного диска можно оставить без внимания.
2. Заменять тормозные диски следует одновременно на обоих колесах. Замена тормозного диска только на одном колесе может привести неравномерному торможению колес.
3. Установите перед автомобиля на козлы.
4. Снимите колесо.
5. Выверните болты крепления суппорта и снимите суппорт. Тормозной шланг от суппорта не отсоединяйте.
6. Выверните винт с крестообразным шлицем, если таковой имеется.
7. Снимите тормозной диск со ступицы. Если он не поддается, то сбейте его молотком при условии, что этот диск больше устанавливаться не будет.
8. Почистите перед установкой нового тормозного диска поверхность ступицы, к которой прилегает диск.
При замене тормозных колодок обязательно следует менять тормозные колодки обоих тормозных механизмов колес. При замене тормозных колодок тормозного механизма фирмы Girling (Гирлинг) нужны два новых самоконтрящихся болта крепления суппорта. Они входят в комплект тормозных накладок. При замене тормозных колодок тормозного механизма фирмы АТЕ прежние болты менять на новые не нужно.
По мере истирания тормозных колодок поршни колесных цилиндров во все большей степени выдвигаются вперед. Поэтому, перед установкой новых тормозных колодок их нужно отжать назад. При этом происходит выдавливание тормозной жидкости обратно в расширительный бачок. Если перед этим тормозная жидкость доливалась в бачок, то возможно, что в результате количество жидкости в бачке окажется излишним. В таком случае излишек жидкости в бачке отберите, чтобы она не выливалась и не повредила прилегающие детали.
9. Установите перед автомобиля на козлы.
10. Снимите колесо.
11. Поверните рулевое колесо до упора, чтобы обеспечить доступ к тормозным колодкам.
12. Тормозной механизм фирмы АТЕ. Снимите защитный кожух на внутренней стороне тормозного механизма.

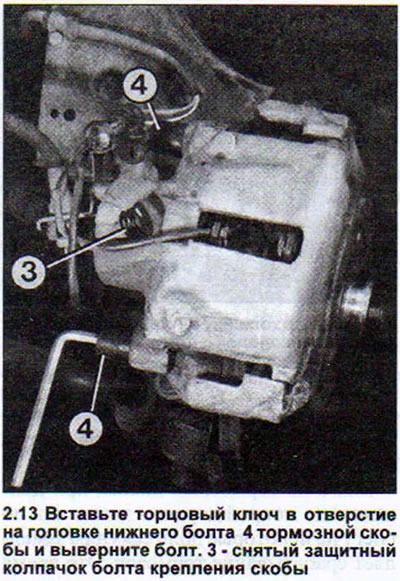

13. Вставьте торцовый ключ в отверстие на головке нижнего болта крепления тормозной скобы и выверните болт (см. иллюстрацию). Верхний болт крепления скобы не вывинчивайте.
14. Поднимите суппорт (скобу) вверх. Если вывернуты оба болта крепления, то скобу можно снять и закрепить на кузове.

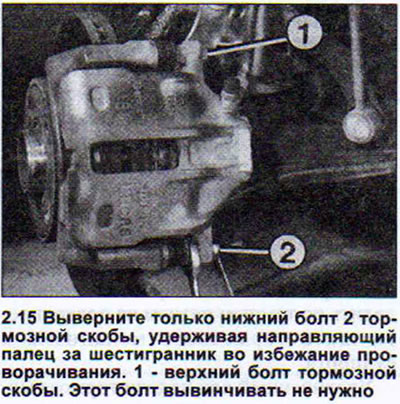

15 .Тормозной механизм фирмы Girling. Выверните только нижний болт тормозной скобы. Удерживайте при этом направляющий палец за шестигранник во избежание его проворачивания (см. иллюстрацию).

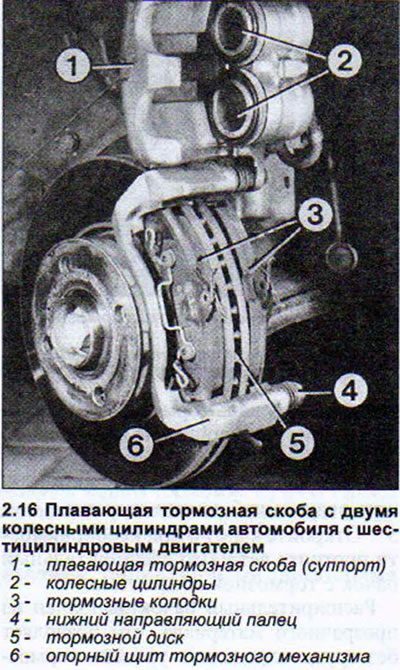

16. Откиньте суппорт вверх (см. иллюстрацию).
17. Оба типа тормозных механизмов. Извлеките из направляющих тормозные колодки (см. иллюстрацию).

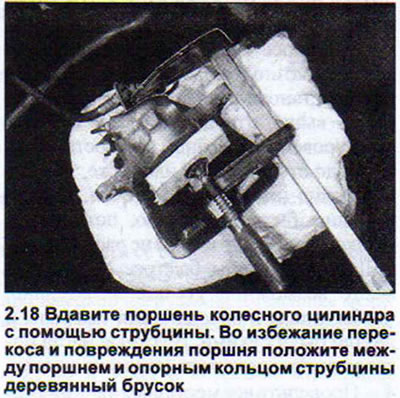

18. Вдавите поршень колесного цилиндра с помощью струбцины. Во избежание повреждения поршня положите между поршнем и опорным кольцом струбцины деревянный брусок (см. иллюстрацию).
Поршни плавающей тормозной скобы с двумя колесными цилиндрами вдавливаются идентичным образом оба вместе или же по одному.

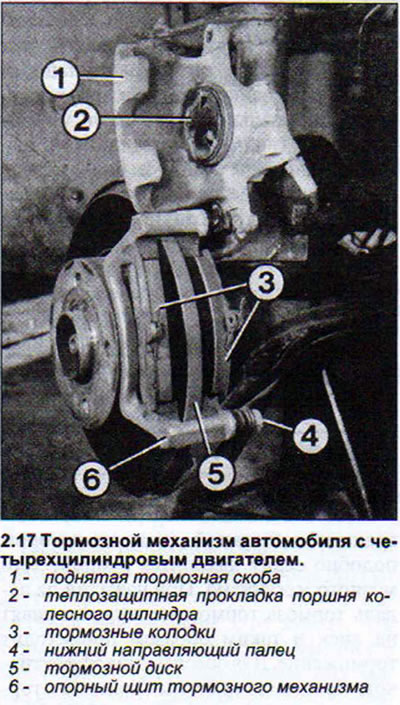

19. Убедитесь, что теплозащитная прокладка поршня колесного цилиндра установлена правильно (см. иллюстрацию 2.17).
20. Установите новые тормозные колодки.
21. Установите на место суппорт (скобу) и закрепите его болтами. Болт крепления суппорта тормозного механизма фирмы АТЕ затяните с моментом 25 Нм и наденьте защитный колпачок.
22. Замените нижний болт крепления суппорта тормозного механизма фирмы Girling на новый и затяните его с моментом 35 Нм. Верхний болт крепления не подтягивайте. Этот болт также является самоконтрящимся и его дополнительная затяжка нарушит этот эффект. При затяжке нижнего болта удерживайте направляющий палец тонким гаечным ключом от проворачивания. Если воспользоваться достаточно толстым гаечным ключом, чтобы удержать направляющий палец от проворачивания, то этот ключ при затяжке зажмет и момент затяжки будет выставлен неправильно.
23. Несколько раз выжмите педаль тормоза, чтобы тормозные накладки само-установились.
Внимание! После установки новых тормозных колодок до пробега первых 500 км избегайте при возможности резкого торможения.
Скобы тормозных механизмов передних колес крепятся двумя рип-болтами к амортизационной стойке. Эти болты ни в коем случае нельзя заменять на обычные. Момент затяжки рип-болтов 125 Нм.
При повреждении манжеты колесного цилиндра в суппорте её надлежит незамедлительно заменить. В противном случае попавшая в цилиндр грязь заклинит его поршень. Манжета продаётся в комплекте с уплотнительным кольцом поршня. Для того, чтобы установить эти детали поршень следует выдавить из цилиндра. Мы рекомендуем поручить эту работу мастерской, самостоятельно сняв суппорт и доставив его в мастерскую.
Внимание! Тормозную систему необходимо прокачивать, если для выполнения ремонтных работ необходимо было отсоединить тормозной шланг или трубопровод.
