Задний мост (Audi 100 С3)

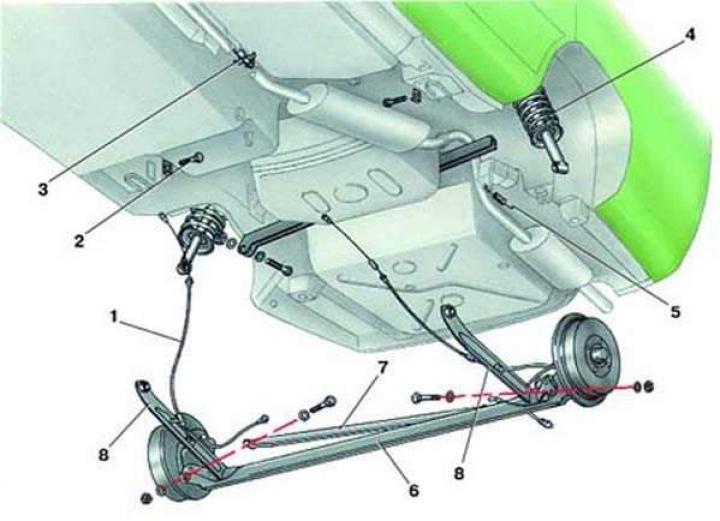

Задний мост

• 1 - трос привода стояночного тормоза;
• 2 - болт;
• 3 - уравнитель;
• 4 - телескопическая стойка;
• 5 - пружина регулятора давления;
• 6 - задний мост;
• 7 - поперечная реактивная тяга;
• 8 - продольный рычаг

Система стабилизации кузова

• 1 - телескопическая стойка;
• 2 - отводящий трубопровод;
• 3 - бачок;
• 4 - крышка бачка;
• 5 - проводящий болт;
• 6 - ресивер;
• 7 - подводящий шланг;
• 8 - шланг к клапану;
• 9 - регулятор давления;
• 10 - тяга;
• 11, 13 - аккумуляторы давления;
• 12 - регулировочный клапан

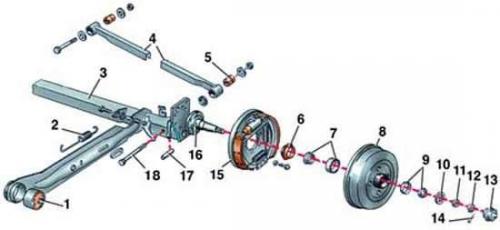

Детали заднего моста

• 1 - резинометаллический шарнир;
• 2 - пружина регулятора давления;
• 3 - балка заднего моста;
• 4 - поперечная реактивная тяга;
• 5 - резинометаллический шарнир;
• 6 - сальник;
• 7 - внутренний подшипник ступицы;
• 8 - тормозной барабан со ступицей;
• 9 - наружный подшипник ступицы;
• 10 - регулировочная шайба;
• 11 - гайка ступицы;
• 12 - фиксатор;
• 13 - защитный колпак;
• 14 - шплинт;
• 15 - тормозной щит;
• 16 - цапфа;
• 17 - втулка;
• 18 - болт

Снятие

1. Установить автомобиль на смотровую канаву.


2. Установить упоры под передние колеса.

3. Ослабить болты крепления задних колес.

4. Установить опору под задний мост и опустить автомобиль.

5. Ослабить затяжку регулировочной гайки уравнителя привода стояночного тормоза и отсоединить от уравнителя тросы привода.

6. Отсоединить оба троса привода стояночного тормоза от кронштейнов на кузове, сняв зажимы и ослабив затяжку контргаек.

7. На моделях с системой стабилизации кузова отвернуть две гайки крепления кронштейна аккумулятора давления и подвесить аккумулятор давления на проволоке к кузову, не отсоединяя от него шлангов.

8. Отсоединить тормозные шланги от трубопроводов, отвернув гайки крепления с обеих сторон заднего моста. Заглушить отверстия трубопроводов и отсоединить их от держателей на заднем мосту.

9. Отвернуть гайку крепления, вынуть болт и отсоединить поперечную реактивную тягу от заднего моста.

10. Ослабить затяжку гайки и отсоединить пружину регулятора давления от кронштейна заднего моста.

11. Отвернуть гайки и вынуть болты нижнего крепления телескопических стоек с обеих сторон.

12. Отвернуть болты крепления и отсоединить продольные рычаги от лонжеронов с обеих сторон.

13. Приподнять заднюю часть автомобиля и выкатить из-под него задний мост.

Установка

1. Установить задний мост.

2. Подсоединить продольные рычаги к лонжеронам и завернуть болты крепления от руки, не затягивая.

3. Приподнять задний мост, вставить болты нижнего крепления телескопических стоек и завернуть новые гайки от руки, не затягивая.


4. Подсоединить к заднему мосту поперечную реактивную тягу, вставить болт крепления амортизаторов и завернуть новые гайки от руки, не затягивая.

5. Подсоединить к кронштейну заднего моста пружину регулятора давления и затянуть гайку крепления моментом 25 Н·м (2,5 кгс·м).

6. Подсоединить к тормозным трубкам тормозные шланги. Вставить тормозные трубки в держатели на заднем мосту.

7. Подсоединить тросы привода стояночного тормоза.

8. Установить на место аккумулятор давления и завернуть гайки крепления его кронштейна.

9. Затянуть болты крепления колес на автомобиле, стоящем на земле, равномерно моментом 110 Н·м (11,0 кгс·м).

10. Затянуть гайку крепления поперечной реактивной тяги и новые гайки болтов нижнего крепления амортизаторов моментом 90 Н·м (9,0 кгс·м), а болты крепления продольных тяг – моментом 95 Н·м (9,5 кгс·м).

11. Отрегулировать стояночный тормоз (см. подраздел 10.13.1) и прокачать тормозную систему (см. подраздел 10.15).
