Снятие
Ослабьте болты крепления reнератора, насоса гидроусилителя рулевого управления и, в зависимости от комплектации, болты крепления насоса гидроусилителя тормозов.
Снимите ремень привода генератора и, в зависимости от комплектации, ремни привода насоса гидроусилителя рулевого управления и насоса гидроусилителя тормозов.
Снимите шкив коленчатого вала.
Снимите передние защитные крышки приводного ремня распределительного вала.
Отсоедините пучок проводов высокого напряжения и выверните свечи зажигания.
Поверните коленчатый вал до положения ВМТ такта сжатия поршня 1-го цилиндра, совместив метку на маховике с установочным выступом на кожухе сцепления и поставив метку на зубчатом шкиве распределительного вала на уровень прокладки головки цилиндров.

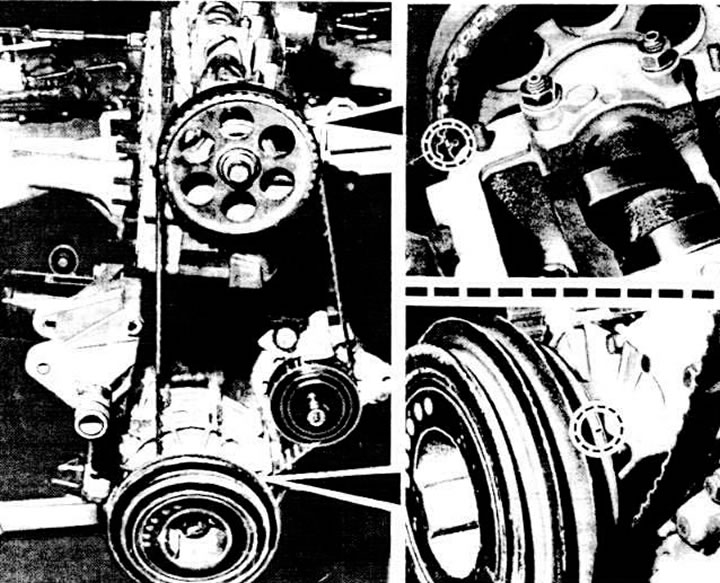

Метки для регулировки газораспределения: Вверху: метка ВМТ такта сжатия поршня 1-го цилиндра на шкиве распределительного вала; внизу: метка ВМТ поршня 1-го цилиндра на шкиве коленчатого вала
Немного ослабьте болты крепления насоса охлаждающей жидкости, поверните корпус насоса против часовой стрелки для того, чтобы ослабить натяжение зубчатого ремня.
Снимите ремень привода распределительного вала.
Установка
Примечание. Не допускайте проворачивания распределительного вала, когда один из поршней находится в ВМТ.
Установите или проверьте правильность положения шкива распределительного вала, соответствующее ВМТ такта сжатия поршня 1-го цилиндра метка на шкиве должна быть напротив верхней плоскости прокладки крышки распределительного вала.
Убедитесь в том, что коленчатый вал занимает положение, соответствующее ВМТ такта сжатия поршня 1-го цилиндра; при этом метки на маховике и на кожухе сцепления должны совпадать. При регулировке механизма газораспределения на снятом двигателе совместите метки на шкиве коленчатого вала и верхней кромке корпуса масляного насоса.
Наденьте ремень привода распределительного вала на шкивы.
Подтяните ремень на зубьях шкивов.
Натяните зубчатый ремень перемещением корпуса насоса охлаждающей жидкости.
Проверните коленчатый вал на два оборота и проверьте положение установочных меток.
Установите защитные крышки ремня приводного распределительного вала.
Установите ремень привода генератора и, в зависимости от комплектации, ремни привода насоса гидроусилителя рулевого управления и насоса гидроусилителя тормозов и отрегулируйте их натяжение.
Установите свечи зажигания и пучок высоковольтных проводов.
Проверьте и. при необходимости, отрегулируйте момент зажигания.
