2. Uklonite prednji branik, pogledajte odjeljak Demontaža i ugradnja prednjeg branika.

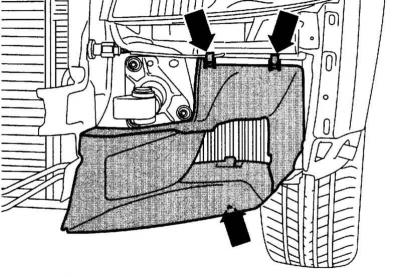

3. 1.9L dizel motor: Uklonite zračni kanal ispred hladnjaka zraka za punjenje.

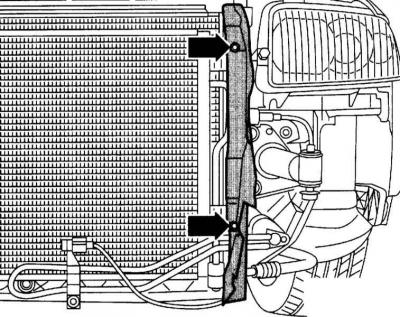

4. Odvojite zračne kanale lijevo i desno od hladnjaka (strelice na priloženoj ilustraciji).

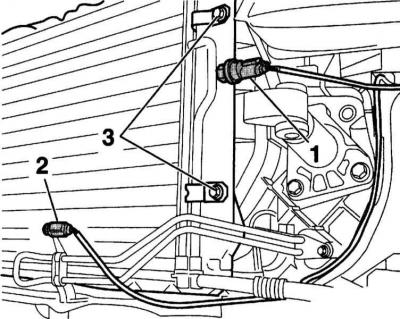

5. Odspojite konektor (1) presostat klima uređaja.
6. Odspojite konektor (2) senzor vanjske temperature. (3) - vijci za pričvršćivanje kondenzatora.
7. Pomaknite dvije električne žice u stranu.

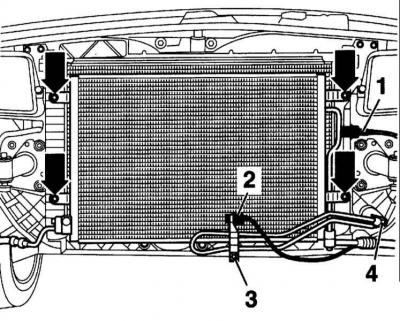

8. Motori 2.0, 3.0L (ALT, AWA, ASN): Odspojite zavojnicu tekućine servoupravljača (3) I (4). (1) – utikač senzora niskog tlaka; (2) – Utikač senzora vanjske temperature.
Oprez: Ne otvarajte krug hlađenja klima uređaja. Opasnost od nezgode!
9. Odvojite kondenzator od hladnjaka (strijele).
Upozorenje: kako biste spriječili oštećenje kondenzatora i crijeva/cijevi rashladne tekućine, provjerite da žice i crijeva nisu upleteni, savijeni ili savijeni.
10. Pažljivo nagnite kondenzator prema dolje i položite ga.
11. 2.4L, 3.0L motori: Uklonite lijevi gornji poklopac motora.

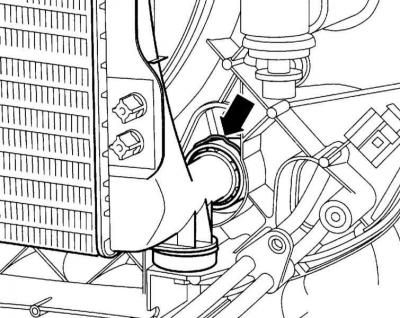

12. Odvojite crijevo od hladnjaka, da biste to učinili, uklonite pričvrsnu kopču na spojnoj prirubnici (strelica na pratećoj ilustraciji).
13. Modeli s AT: Odspojite vodove AT tekućine na dnu i vrhu hladnjaka i zatvorite ih.

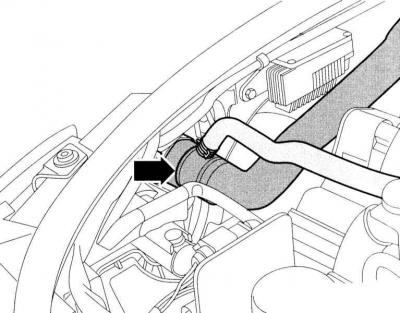

14. Odvojite crijevo rashladne tekućine na vrhu hladnjaka, da biste to učinili, otpustite pričvrsnu kopču na spojnoj prirubnici (strelica na pratećoj ilustraciji).

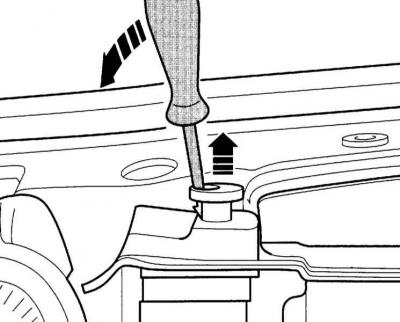

15. Otpustite gornje kopče radijatora i izvadite prema gore.
16. Nagnite hladnjak prema naprijed i uklonite ga s gumenih nosača zajedno s prstenom ventilatora i ventilatorom.
Montaža
1. Zamijenite istrošene gumene nosače na nosačima hladnjaka.
2. Instalacija se provodi obrnutim redoslijedom od uklanjanja.
Oprez: Ako je hladnjak zamijenjen, mora se zamijeniti cjelokupna količina rashladne tekućine.
