1.0в. Компоненти гідроприводу зчеплення:
1 - розширювальний бачок з гальмівною рідиною
2 - шланг, що подає
3 - трубопровід
4 – кронштейн педалей
5 - педаль зчеплення
6 – болти кріплення головного гальмівного циліндра з головкою під шестигранний торцевий ключ. Момент затягування 20 Нм
7 - сполучний палець педалі зчеплення та головного гальмівного циліндра
8 - головний циліндр зчеплення
9 - прокладка ущільнювача. Демонтаж не підлягає
10 - затискач
11 - коробка передач
12 – робочий циліндр. Виконаний із пластмаси
13 - штуцер прокачування. Момент затягування 5 Нм
14 - ковпачок штуцера прокачування
15 - затискач трубопроводу
16 - кронштейн трубопроводів
17 - болт із головкою під шестигранний торцевий ключ кріплення кронштейна до робочого циліндра. Момент затягування 20 Нм
18 – гайка тримача трубопроводу. Момент затягування 2 Нм
19 - прокладка
Увага! Після зняття робочого циліндра педаль зчеплення не вичавлювати. При встановленні робочого циліндра з опорним кільцем із пластмаси зовнішню поверхню кільця слід змастити тонким шаром мастила. При встановленні циліндр слід монтуванням віджати настільки, щоб можна було вкрутити монтажний болт.
Увага! На поверхню корпусу коробки не допускається попадання гальмівної рідини. Рідина, що потрапила, слід негайно видалити ганчіркою.

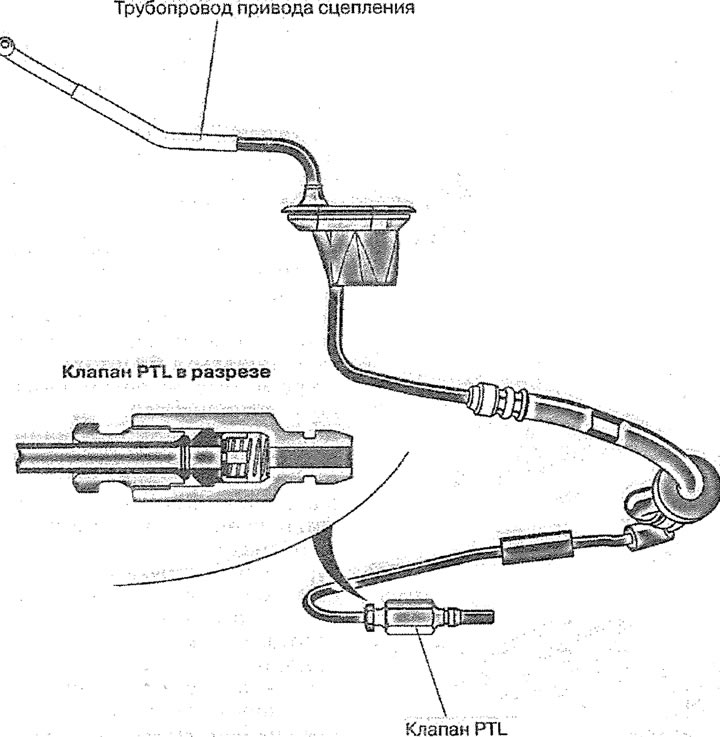

1.0г. Гідропривід зчеплення з клапаном PTL
