Obsah: Odstránenie ↓ Inštalácia ↓
Odstránenie
Obrázok znázorňuje vybratie 34-litrovej palivovej nádrže. Na zníženie hmotnosti musí byť palivová nádrž pri vybratí prázdna. V prípade potreby odstráňte palivo z palivovej nádrže.

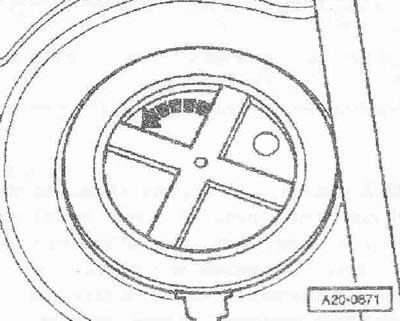

Sklopte alebo vyberte zadnú lavicu. Sklopte obloženie pod operadlom zadného sedadla. Otočte kryt snímača hladiny paliva v smere šípky a odstráňte kryt.

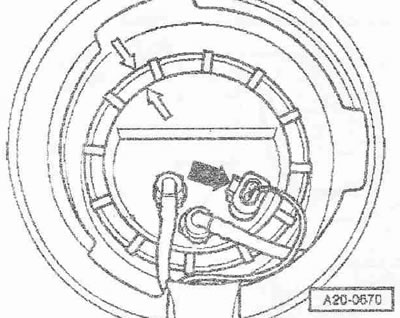

Odpojte elektrické zástrčkové spojenie "šípka" na slepej prírube.
A/m od 05.2002

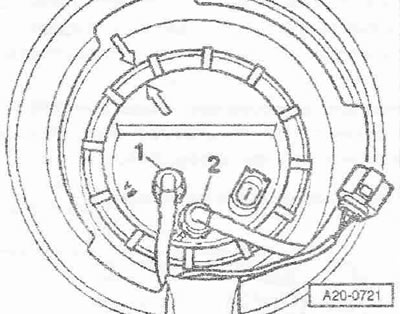

Odpojte prívodné palivové vedenie "1" od ochrannej príruby, stlačte uvoľňovacie tlačidlá. poz. "2" by sa nemalo brať do úvahy.
Všetky autá

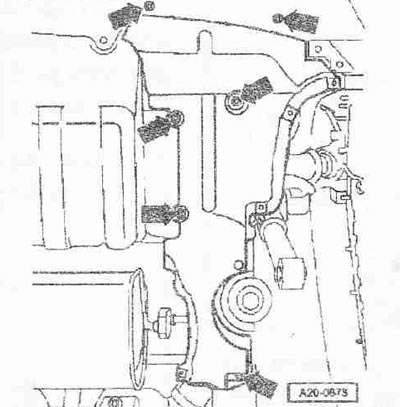

Odstráňte vložku pravého zadného blatníka. Odstráňte zadnú nápravu. Odskrutkujte skrutky a matice "šíp". Odpojte prídavný tlmič výfuku z pravej montážnej slučky "1". Odstráňte tepelný štít "2". Znova nainštalujte prídavný tlmič výfuku. Tlmič výfuku ihneď nasaďte, nenechávajte visieť, hrozí poškodenie spojovacieho prvku.

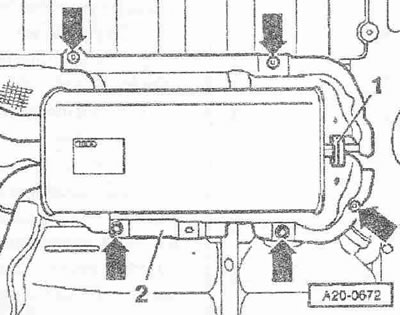

Odskrutkujte kryt "šípky".

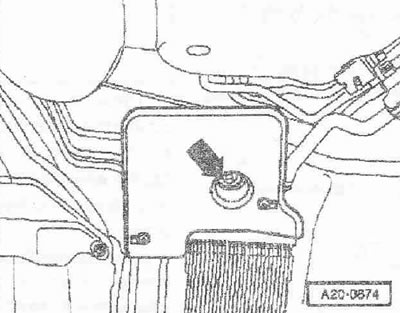

Odskrutkujte uzáver výstupu hadice chladiča paliva "šípka".

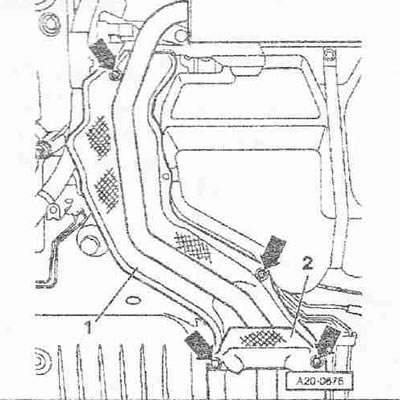

Odskrutkujte matice "šípky" a odstráňte tepelný štít "2". Odpojte prídavný tlmič výfuku od oboch ľavých montážnych slučiek. Odstráňte tepelný štít "1". Znova nainštalujte prídavný tlmič výfuku.
Tlmič výfuku ihneď nasaďte, nenechávajte visieť, hrozí poškodenie spojovacieho prvku.

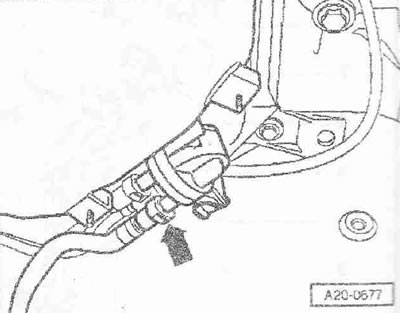

Ak je to možné, odpojte spätné palivové vedenie "šípka" vedúce k pravému prepínaciemu ventilu paliva na palivovej nádrži stlačením uvoľňovacích tlačidiel.

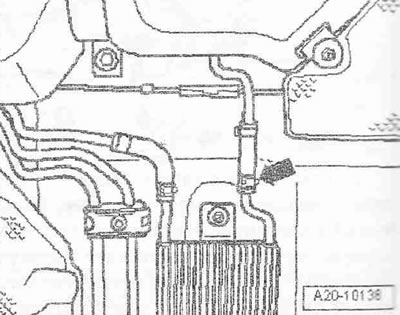

Odpojte spätné palivové vedenie "šípka" na pravej strane chladiča paliva. Na vozidlách s prídavným ohrievačom odpojte palivové vedenie vedúce k dávkovaciemu čerpadlu prídavného ohrievača.
A/m pred 04.2002

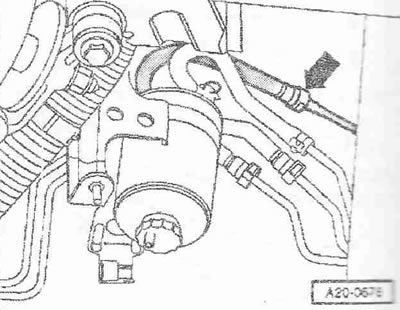

Odpojte prívodné palivové vedenie "šípka", predné vedenie a palivový filter, za týmto účelom stlačte uvoľňovacie tlačidlo.
Všetky autá

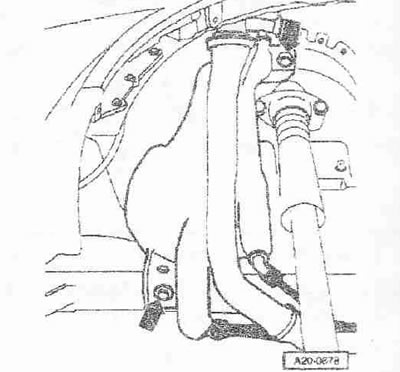

Otvorte uzáver palivovej nádrže. Vyčistite oblasť okolo plniaceho hrdla palivovej nádrže. Odskrutkujte uzáver palivovej nádrže. Odskrutkujte skrutky šípky plniaceho hrdla palivovej nádrže.

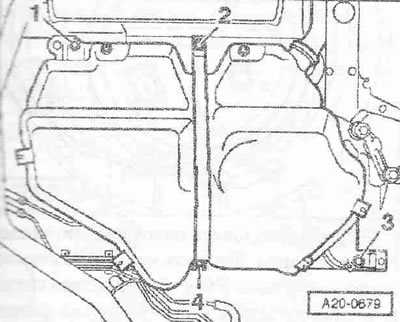

Najprv uvoľnite skrutkové spojenia "1" a "3". Pre podporu umiestnite zdvihák "VAG 1383 A" pod palivovú nádrž. Odskrutkujte skrutkové spojenia "2" a "4". Potom znížte palivovú nádrž pomocou zdvihu "VAG 1383 A".
Inštalácia

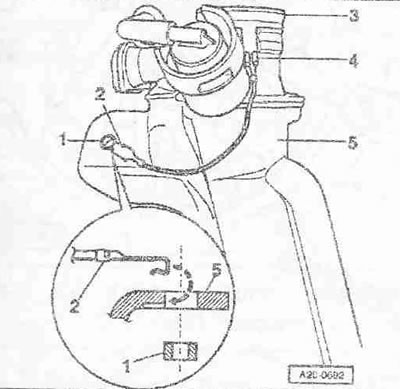

Montáž je v opačnom poradí, pričom treba brať do úvahy, že na zaistenie všetkých hadicových spojov je potrebné použiť svorky príslušnej série. Tesnenia a tesnenia. Počas inštalačných prác je potrebné krúžky vymeniť. Šípky na hadicových a hadicových spojoch musia byť oproti sebe. Skontrolujte uzemňovací vodič na známky oxidácie na oboch pripojeniach. V prípade potreby odstráňte stopy oxidácie. Skontrolujte montážnu polohu uzemnenia. Zástrčka "4" musí bezpečne zapadnúť na kovový krúžok "3". Kontaktný jazýček "2" musí byť vložený do palivovej nádrže "5" a zaistený dištančnou objímkou "1". Umiestnite palivovú nádrž pomocou popruhu pomocou zdviháka "V. A.G 1383 A" na spodku auta. Najprv priskrutkujte palivovú nádrž k upevňovacím bodom "2" a "4", potom "1" a "3". Naskrutkujte plniace hrdlo palivovej nádrže s uzemňovacím spojením v "šípke" podbehu kolesa.
Opatrne! Po inštalácii skontrolujte pomocou ohmmetra elektrické spojenie kovového krúžku na plniacom hrdle s otvoreným bodom tela: špecifikovaná hodnota: asi 0 Ohm.
Namontujte zadnú nápravu. Namontujte vložku zadného pravého blatníka. Nainštalujte zadné lavicové sedadlo.
Uťahovacie momenty:
- Upevňovací popruh k telu: 21 Nm
- Palivová nádrž ku karosérii: 21 Nm
- Plniace hrdlo palivovej nádrže k podbehu kolesa: 21 Nm
