Odstúpenie

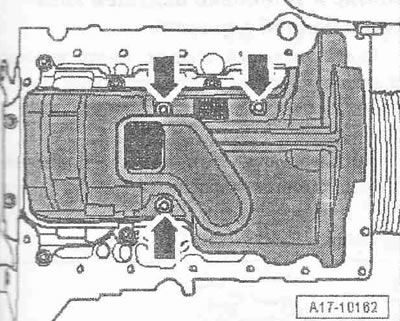

Odstráňte poly klinový remeň. Demontáž ozubeného remeňa: Pohon ozubeným remeňom s hydraulicky tlmenou napínacou kladkou, pohon ozubeným remeňom s trením tlmenou napínacou kladkou. Odstráňte olejovú vaňu. Odstráňte tesnenie. príruba na strane kladky. Odstráňte skrutky -šípky-. Odblokujte 5 upevňovacích konzol a vyberte odlučovač oleja.

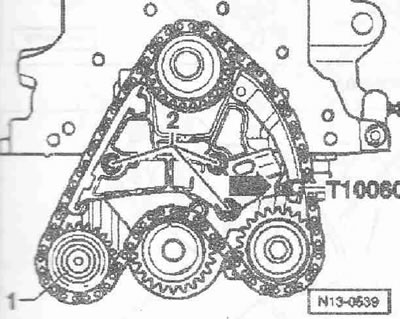

Zatlačte napínač reťaze a zaistite poistným kolíkom -T10060 A- -šípka-. Odskrutkujte medziľahlé ozubené koleso -1- z rámu kľukového hriadeľa. Uvoľnite skrutku -2- a odstráňte napínač reťaze. Odstráňte reťaz z ozubených kolies a položte ju na čisté lôžko.

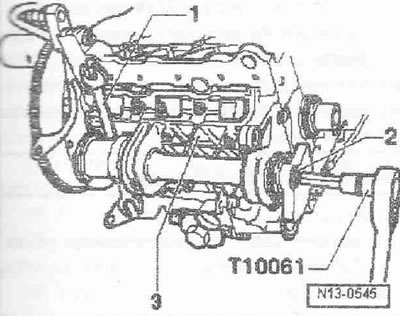

3zaistite vyvažovací hriadeľ kľúčom SW 24/27 -pol. 1 - ako je znázornené na obrázku. Kľúč musí byť vycentrovaný na protizávaží vyvažovacieho hriadeľa a kolmo na vyvažovací hriadeľ. Uvoľnite skrutku protizávažia -2- pomocou kľúča -T10061-. Uvoľnite iba skrutky, neotáčajte sa.
Odskrutkujte nosič kľukového hriadeľa -3- z bloku valcov a vyberte ho s vyvažovacím hriadeľom. Položte rám kľukového hriadeľa na čistú podložku. Uvoľnite skrutku protizávažia a odstráňte protizávažie a ozubené koleso. Otočte vyvažovací hriadeľ tak, aby sa dal vybrať z podpery.
Inštalácia
Nainštalujte v opačnom poradí, ale tesnenie je potrebné vymeniť. O krúžok. Vymeňte skrutky, ktoré sú ďalej utiahnuté do príslušného uhla. Namažte pracovné plochy podpery olejom a vložte vyvažovací hriadeľ. Namontujte ozubené koleso a protizávažie na vyvažovací hriadeľ. Reťazové koleso a protizávažie môžu byť inštalované iba v jednej polohe. Rukou dotiahnite skrutky protizávažia a ozubeného kolesa. Pred montážou rámu kľukového hriadeľa skontrolujte montáž centrovacích objímok v bloku valcov a montáž tesnení v ráme kľukového hriadeľa. krúžky. Rukou naskrutkujte držiak kľukového hriadeľa -3- na blok valcov a zarovnajte. Rám kľukového hriadeľa musí byť v jednej rovine s vonkajším okrajom bloku valcov na strane remenice. Priskrutkujte rám kľukového hriadeľa krížom v niekoľkých krokoch. Zablokujte vyvažovací hriadeľ kľúčom SW 24/27 -pol. 1 - ako je znázornené na obrázku. Kľúč musí byť vycentrovaný na protizávaží vyvažovacieho hriadeľa a kolmo na vyvažovací hriadeľ. Zaskrutkujte protizávažie s novou skrutkou -2-. Nainštalujte napínač reťaze. Očistite reťaz handrou. Skontrolujte, či je označenie -šípka- na vrchu ozubeného kolesa kľukového hriadeľa.

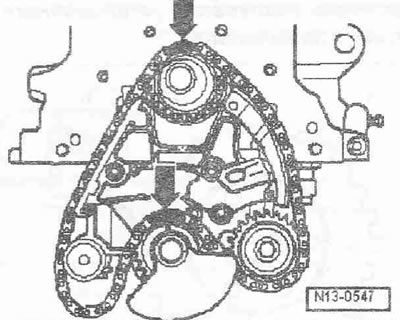

Nainštalujte reťaz na ozubené kolesá kľukového hriadeľa, olejového čerpadla a vyvažovacieho hriadeľa. Označenie na ozubených kolesách kľukového hriadeľa a vyvažovacieho hriadeľa sa musí zhodovať s článkami reťaze označenými farebnou fixou -šípky-.
Inštrukcia. Články reťaze označené farebnou fixou musia byť dodatočne označené zigovkou.
Vložte medziľahlé ozubené koleso do reťaze a priskrutkujte ho k rámu kľukového hriadeľa. Vytiahnite držiak z napínača reťaze.

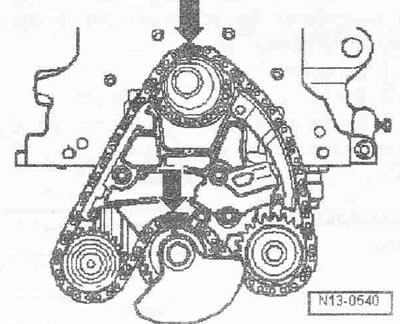

Skontrolujte, či sa značky na ozubených kolesách na kľukovom hriadeli a vyvažovacom hriadeli zhodujú s článkami reťaze označenými farebnou fixou -šípky-. Nainštalujte tesnenie. príruba na strane kladky. Nainštalujte odlučovač oleja s novým tesnením. krúžok, aby ste to urobili: namažte tesnenie olejom. krúžok, namažte vnútornú tyč odlučovača oleja olejom, skontrolujte správnu montáž tesnenia. páskou, uistite sa, že odlučovač oleja zapadol do rámu kľukového hriadeľa. Nainštalujte olejovú vaňu. Nainštalujte ozubený remeň (upraviť časovanie ventilov): Pohon ozubeným remeňom s hydraulicky tlmenou napínacou kladkou, Pohon ozubeným remeňom s trením tlmenou napínacou kladkou. Nainštalujte poly klinový remeň.
Uťahovacie momenty:
- Rám kľukového hriadeľa s vyvažovacím hriadeľom k bloku valcov: 14 Nm + 180°1)
- Protizávažie s ozubeným kolesom k rámu kľukového hriadeľa: 100 Nm + 90°1)
- Napínač reťaze na rám kľukového hriadeľa: 8 Nm + 90°1)
- Medziľahlé ozubené koleso k rámu kľukového hriadeľa: 20 Nm
- Odlučovač oleja k rámu kľukového hriadeľa: 5 Nm
1) Vymeňte skrutky.
