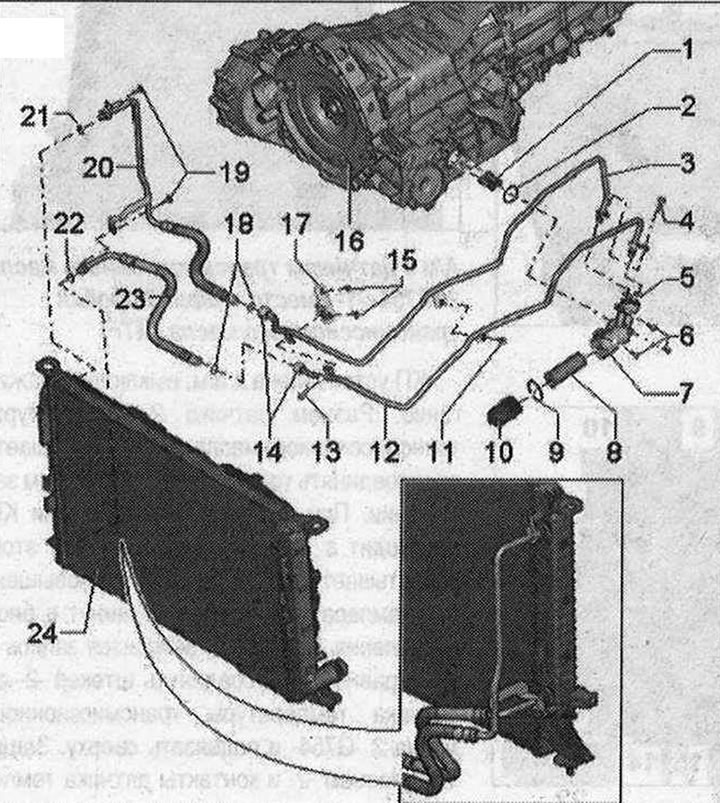

Vedenie ATF, chladič ATF a náhradný filter ATF I 1. Olejové potrubie: po odstránení vymeňte; Pred vložením namažte tesnenie. Olejové krúžky ATF; 2. Utesniť krúžok: nahradiť; Pred vložením namažte ATF; 3. Spätné vedenie oleja ATF: značka pre inštaláciu do vedenia ATF; 4. Skrutka: najprv ručne vložte hadičku ATF s novými O-krúžkami, kým sa nezastaví; montážna lišta vedenia ATF musí priliehať k otvoru so závitom v prevodovke; 20 Nm; 5. Utesniť krúžok: nahradiť; Pred vložením namažte ATF; 6. Skrutka: 10 Nm; 7. Kryt filtra; 8. Náhradný filter ATF: pred vložením namažte tesnenie. krúžky na olejovom filtri ATF; 9. Pečať krúžok: nahradiť; Pred vložením namažte ATF; 10. Náhradný kryt filtra ATF: 8 Nm; 13. 11. skrutka: 9Nm; 12. Prívodné potrubie oleja ATF: značka pre inštaláciu k potrubiam ATF; 14. Spojovacia matica; najprv rad ATF s novým tesnením. vložte krúžok rukou, kým sa nezastaví; 29 Nm; 15. Skrutky: inštalované v závislosti od konštrukcie 40 Nm; 16. KP; 17. Držiak: inštalovaný v závislosti od dizajnu; 18. Pečať krúžok: nahradiť; Pred vložením namažte ATF; 19. Skrutky: 5 Nm; 20. Vedenie ATF - spätné vedenie: najprv vedenie ATF s novým tesnením. vložte krúžok rukou, kým sa nezastaví; 21/22. Tuleň krúžok: nahradiť; Pred vložením namažte ATF; 23. ATF linky. priamka: prvá línia ATF s novým tesnením. vložte krúžok rukou, kým sa nezastaví; 24. Chladič ATF: integrovaný do chladiča chladiacej kvapaliny
Vedenie ATF, chladič ATF a náhradný filter ATF I 1. Olejové potrubie: po odstránení vymeňte; Pred vložením namažte tesnenie. Olejové krúžky ATF; 2. Utesniť krúžok: nahradiť; Pred vložením namažte ATF; 3. Spätné vedenie oleja ATF: značka pre inštaláciu do vedenia ATF; 4. Skrutka: najprv ručne vložte hadičku ATF s novými O-krúžkami, kým sa nezastaví; montážna lišta vedenia ATF musí priliehať k otvoru so závitom v prevodovke; 20 Nm; 5. Utesniť krúžok: nahradiť; Pred vložením namažte ATF; 6. Skrutka: 10 Nm; 7. Kryt filtra; 8. Náhradný filter ATF: pred vložením namažte tesnenie. krúžky na olejovom filtri ATF; 9. Pečať krúžok: nahradiť; Pred vložením namažte ATF; 10. Náhradný kryt filtra ATF: 8 Nm; 13. 11. skrutka: 9Nm; 12. Prívodné potrubie oleja ATF: značka pre inštaláciu k potrubiam ATF; 14. Spojovacia matica; najprv rad ATF s novým tesnením. vložte krúžok rukou, kým sa nezastaví; 29 Nm; 15. Skrutky: inštalované v závislosti od konštrukcie 40 Nm; 16. KP; 17. Držiak: inštalovaný v závislosti od dizajnu; 18. Pečať krúžok: nahradiť; Pred vložením namažte ATF; 19. Skrutky: 5 Nm; 20. Vedenie ATF - spätné vedenie: najprv vedenie ATF s novým tesnením. vložte krúžok rukou, kým sa nezastaví; 21/22. Tuleň krúžok: nahradiť; Pred vložením namažte ATF; 23. ATF linky. priamka: prvá línia ATF s novým tesnením. vložte krúžok rukou, kým sa nezastaví; 24. Chladič ATF: integrovaný do chladiča chladiacej kvapaliny
