Modul dodávky paliva a snímač hladiny paliva 1. Modul dodávky paliva: elektrická kontrola palivového čerpadla. čerpadlo "G6"; po inštalácii naplňte auto aspoň 5 litrami paliva; 2. Tesnenie pery: vymeňte; inštalovať nasucho; 3. Poistný krúžok: odstrániť a nainštalovať pomocou "T10202"tŕň; dotiahnite na krútiaci moment 110 Nm; 4. Palivové vedenie: k dávkovaciemu čerpadlu na vozidlách s nezávislým kúrením; nepreháňaj to; ak chcete odpojiť od príruby, stlačte zámok fitingu; prichytený k palivovej nádrži; 5. Prívod paliva. vedenie: k riadiacemu ventilu; nepreháňaj to; ak chcete odpojiť od príruby, stlačte zámok fitingu; pri inštalácii dodržiavajte smer (nakŕmiť alebo vrátiť), označené šípkou na uzatváracej prírube; prichytený na palivo. nádrž; 6. Vráťte palivo. vedenie: od riadiaceho ventilu; nepreháňaj to; ak chcete odpojiť od príruby, stlačte zámok fitingu; pri inštalácii dodržiavajte smer (nakŕmiť alebo vrátiť), označené šípkou na uzatváracej prírube; prichytený na palivo. nádrž; 7. Elektrická zástrčka: pre vstrekovanie paliva. čerpadlo "G6" a snímač hladiny paliva "G"; 8. Senzor indikátora hladiny paliva "G"
Elektrická kontrola palivového čerpadla. čerpadlo "G6" (v palive nádrž) len autá s písmenom motora: SANA, SANV, CAGA, CAGB, CCWA, CCWB

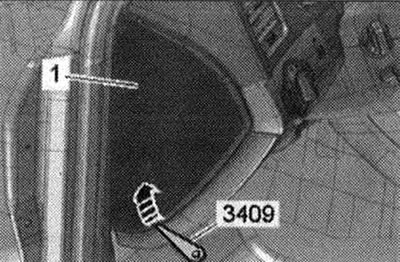

Pomocou montážneho klinu "3409" "šípka" vypáčte bočný kryt "1" predného panela na strane vodiča a odstráňte ho.
Vyberte poistku 3 z poistkovej skrinky. S "SC3" (ST2 "poz. 2" hnedá, 3, veľká poistka hore "šípka"). Pripojte diaľkové ovládanie VAG 1348 "V.A.G 1348/3A" s adaptérovým káblom -VAG 1348/3 "2" na pravú svorku poistkového spodku "SC3". Nasmerujte spínač diaľkového ovládania dopredu do motora. priehradka.

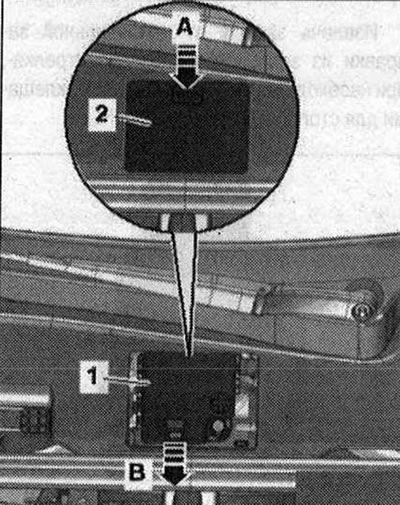

Odomknite a odstráňte kryt "2" zatlačením na miesto označené "šípkou A". Odomknite zámok "šípka B" a otvorte kryt "1".

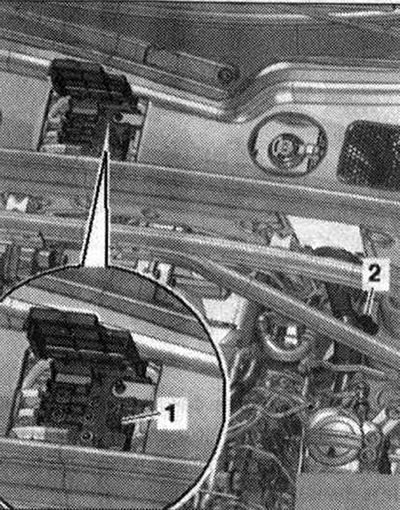

Pripojte svorkovú svorku na svorku externého zdroja prúdu štartéra "U6" "pol. 1" v svorkovnici pre kľúč. 30 "TV22" v krabici na odtok vody. "Poz. 2" by sa nemalo brať do úvahy.
Stlačte spínač diaľkového ovládania. Musíte počuť, ako čerpadlo beží. Palivové čerpadlo pracuje veľmi ticho. Počas kontroly sa vyhýbajte vonkajšiemu hluku.

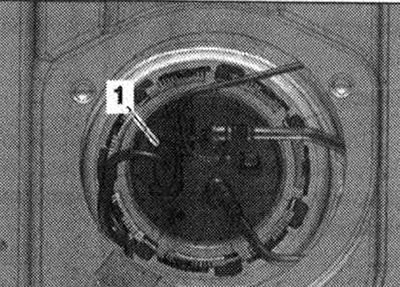

Ak nepočujete bežať čerpadlo: Odstráňte 1/3 zadného sedadla vpravo. Odskrutkujte skrutky "šípky" a odstráňte kryt "1" uzatváracej príruby. Odpojte zástrčku "1" z príruby.

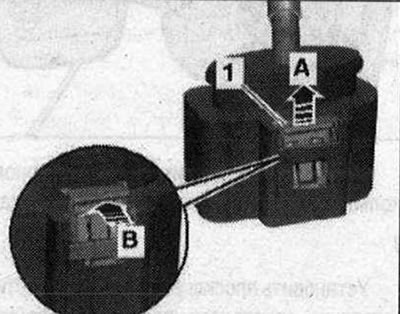

Za týmto účelom posuňte zarážku "1" smerom nahor "šípka A" a stlačte uvoľňovacie tlačidlo dovnútra "šípka B".

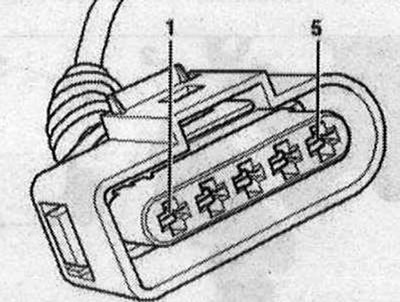

Pripojte multimeter na meranie napätia medzi kolíkmi "1" a "5" konektora. Stlačte spínač diaľkového ovládania.

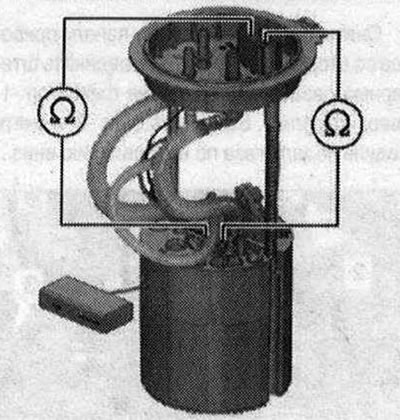

Nastavená hodnota: približné napätie batérie. Ak sa nedosiahne nastavená hodnota: odstráňte prerušenie vodiča podľa elektrickej schémy. Ak sa dosiahne nastavená hodnota, hoci zvuk bežiaceho čerpadla nepočuť: odstráňte jednotku prívodu paliva. Skontrolujte správnosť zapojenia a priechodnosť elektrického obvodu. drôty medzi prírubou a palivom. čerpadlo. Ak nezistíte žiadne poškodenie vodičov, vymeňte modul dodávky paliva. Nainštalujte modul dodávky paliva.
