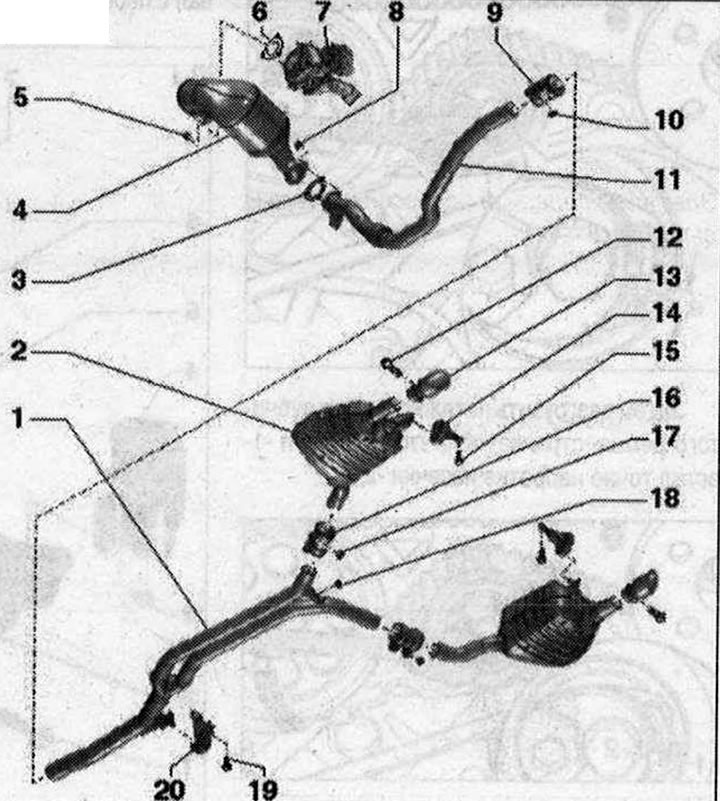

Tlmič 1. Y-rúrka: inštalovaná vo výrobe ako jeden kus so zadnými tlmičmi, v prípade opravy sa vymieňa samostatne; výrez medzi odpaliskom a zadným tlmičom výfuku; vyrovnajte výfukový systém bez mechanického namáhania; 2. Prídavný tlmič výfuku: súčasťou továrenskej súpravy. jednotka s T-kusom a výstupným potrubím tlmiča; v prípade opravy odpaliska doplniť. Tlmič a výfukové potrubie sa vymieňajú samostatne; vyrovnajte výfukový systém bez mechanického namáhania; 3. Tesnenie: vymeňte; 4. Filter pevných častíc: s katalyzátorom; s tlakovým vedením snímača tlaku výfukových plynov 1 "G450"; po výmene vykonajte "prispôsobenie" prostredníctvom "Funkcie so sprievodcom"; 5. Matica: vymeňte; namažte žiaruvzdornou pastou; 23 Nm; 6. Tesnenie: vymeňte; 7. Turbodúchadlo; 8. Matica: vymeňte; 23 Nm; 9. Dvojitá svorka vpredu: Pred dotiahnutím vyrovnajte výfukový systém bez mechanického namáhania; spoje rovnomerne utiahnite; 10/17. Matica: 23 Nm; 11. Nasávacie potrubie: s odnímateľným prvkom; odnímateľný prvok nesmie byť ohnutý o viac ako 10° - nebezpečenstvo poškodenia; chrániť pred nárazmi a otrasmi; voľne zarovnajte výfukový systém s oblasťou rezu; 14. 12. Skrutka: 23 Nm; 13. Výfukové potrubie: z výroby inštalované s hlavným tlmičom ako 1 kus; vymeňte samostatne počas opravy; 15. Držiak zavesenia: ak je poškodený, vymeňte ho; skontrolujte predpätie; 16. Zadná svorka: na samostatnú výmenu T-kusu hlavného tlmiča; pred dotiahnutím vyrovnajte výfukový systém bez mechanického namáhania; spoje rovnomerne utiahnite; 18. Matica: vymeňte; 23 Nm; 19. Skrutka; 20. Držiak zavesenia: ak je poškodený, vymeňte ho; skontrolujte predpätie

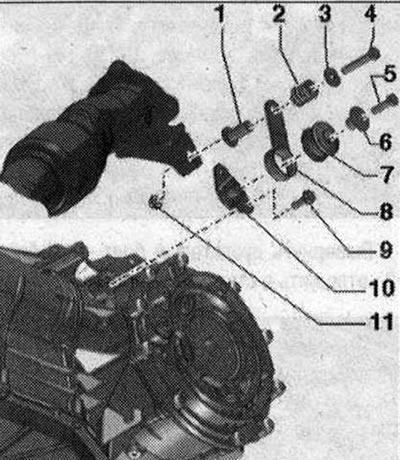

Komponenty zavesenia zvodového potrubia 1/6. Rozpínacia manžeta; 2. Tlačná pružina; 3. Podložka 4/5/9. Skrutka, 23 Nm; 7. Pufer; 8. Prekrytie; 10. Držiak; 11. Orech

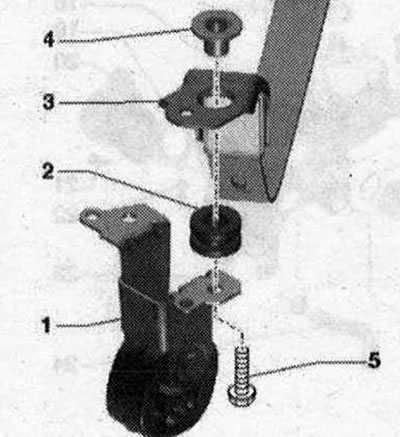

Prvky predného zavesenia výfukového systému 1. Závesný držiak; 2. Buffer; 3. Uťahovacia svorka; 4. Dištančná objímka; 5. Skrutka, 20 Nm
Demontáž filtra pevných častíc

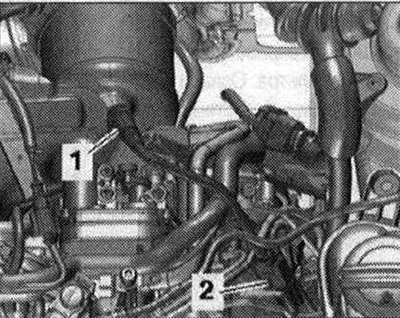

Odstráňte natiahnutie. Odstráňte prednú stenu nádoby na odtok vody. Odstráňte výfukové potrubie. Odstráňte konektor "2" z držiaka a odpojte ho. "Poz. 1" by sa nemalo brať do úvahy.
Uvoľnite a odpojte konektor "1" snímača teploty výfukových plynov 3 "G495". Odskrutkujte skrutky "2" a "3". Odstráňte tepelný štít turbodúchadla.

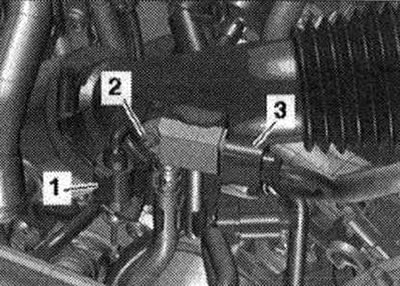

Odpojte konektory.
- 1. Pre snímač teploty výfukových plynov 4 "G648"
- 3. Pre snímač tlaku 1 pre výfukové plyny "G450"

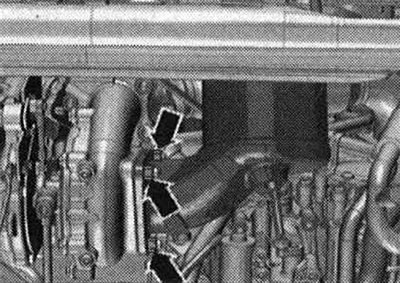

Odskrutkujte skrutku "2" a vyberte snímač tlaku výfukových plynov 1 "G450". Odskrutkujte matice "šípky" a vyberte filter pevných častíc.
Inštalácia
Montáž v opačnom poradí. Vymeňte tesnenia a samoistiace matice. Počas inštalácie by mali byť všetky káblové pásky umiestnené na ich pôvodných miestach. Nainštalujte tepelný štít turbodúchadla. Nainštalujte výfukové potrubie. Nainštalujte prednú stenu skrinky na odtok vody. Nainštalujte roztiahnutie. Po výmene filtra pevných častíc vykonajte funkciu "Adaptácia" v režime "Funkcie so sprievodcom".
