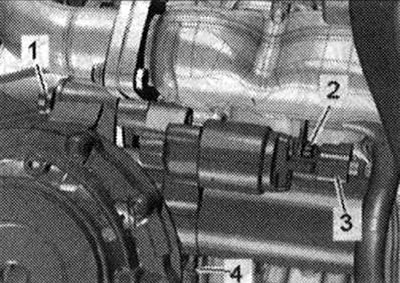

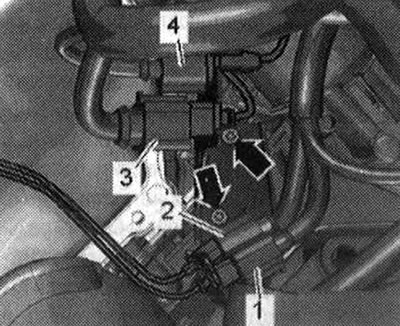

Odpojte elektrický konektor "3" štartéra, posuňte zámok späť a stlačte zarážku nadol. Odskrutkujte maticu "2" elektrického vodiča a vyberte štartér. "Poz. 1, 4" neberú do úvahy.
Odskrutkujte skrutky "šípky". Odskrutkujte skrutky "1...10" a odstráňte spodný kryt reťazových pohonov. Vytlačte tesnenie kľukového hriadeľa zo strany prevodovky zo spodného krytu rozvodovej reťaze.
Inštalácia

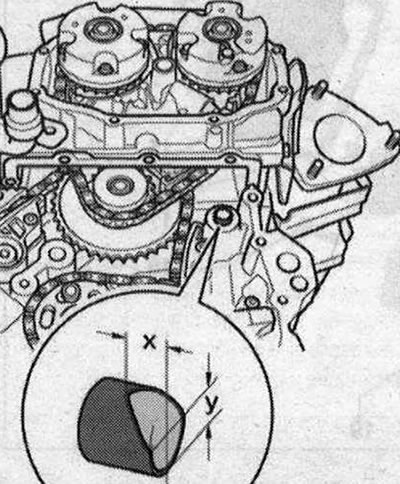

Vymeňte tesnenia, tesniace krúžky a tesnenia. O-krúžky. Odstráňte pravé horné namontované puzdro z bloku valcov. Okraje centrovacích puzdier opilujte, ako je znázornené na obrázku.
Veľkosť "x" = 6,5 mm. Veľkosť "y" = 8 mm.

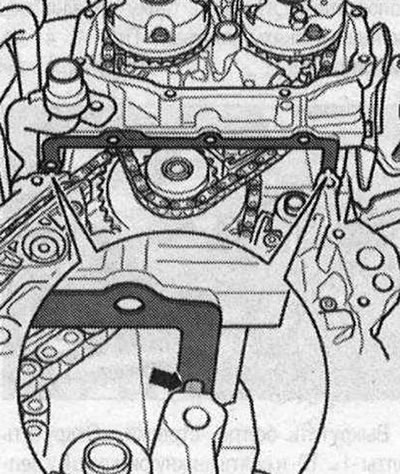

Nainštalujte puzdro na blok valca tak, aby opracovaná strana smerovala nahor. Toto skosenie uľahčuje inštaláciu spodného krytu reťazového pohonu, keď je nainštalovaný blok valcov. Zakryte otvorené časti motora. Odstráňte všetok zvyšný tesniaci prostriedok z krytu rozvodovej reťaze, bloku valcov a hlavy valcov, napríklad pomocou rotačnej kefy s plastovými štetinami. Vyčistite dosadacie plochy; mali by byť bez oleja a mastnoty. Pred montážou prevodovky nezabudnite vyčistiť závitové otvory na upevnenie pohonnej jednotky v bloku valcov kohútikom. Vyčistite otvory "šípky" v tesneniach hlavy valcov od starého tmelu.

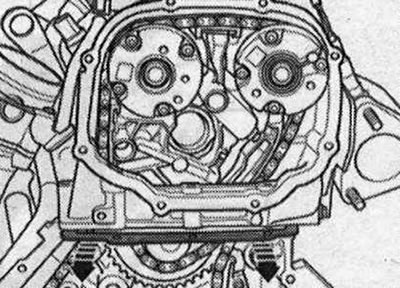

Keď je hlava valca namontovaná, otvory v jej tesnení sú viditeľné len z polovice. Konce tesnenia hlavy valcov mierne ohnite, neskrúcajte. Poškodené tesnenie hlavy valcov by sa malo vymeniť. Konce tesnenia hlavy valcov zahnite mierne nadol, aby bolo možné vyčistiť hornú dosadaciu plochu tesnenia a hlavu valcov.

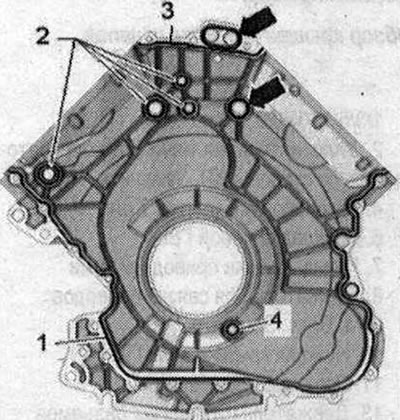

Vyčistite tesnenia hlavy valcov zospodu a zhora, musia byť odmastené. Berte do úvahy dátum spotreby tmelu. Odrežte špičku rúrky pozdĺž prednej značky (priemer otvoru cca.2mm). Tmel musí byť aplikovaná do viacerých častí motora, ako je popísané nižšie. Naneste tenkú vrstvu tmelu na pristávacej plochy na hornej a spodnej časti hlavy valca tesnenia, na to, mierne ohýbať tesnenia sa opäť "šípky". Aplikovať tmel na povrch medzi hlava valca a tesnenie, použite plochý predmet: napríklad tanier sondy. Vyplňte čistiť šípku otvorov tesnenia hlavy valca s tmelom. Riziko upchatia na mazanie kanálov ak je prebytok tmel. Tmel valčekom nesmie byť silnejší ako uvedené veľkosti. Aplikovať tmel valčeky "1...4" na čistý dosadacie plochy nižšej kryt jednotky reťazcov, ako je znázornené na obrázku.
Drážka sedacej plochy musí byť vyplnená tmelom. Guľôčky tmelu by mali vyčnievať nad dosadaciu plochu o 1,5...2,0 mm. Pásik tmelu "2" by mal byť aplikovaný tak, ako je znázornené na obrázku, aj keď je drážka prerušená. Minimálna doba vytvrdnutia tmelu je len asi 5 minút po aplikácii. Vložte "šípkové" tesnenia do drážok spodného krytu hnacích reťazí. Nainštalujte spodný kryt reťazových pohonov, pričom kryt posúvajte zospodu pod uhlom k dosadaciemu povrchu bloku valcov a hlavy valcov. Pri montáži dávajte pozor, aby ste nepoškodili tesnenia hlavy valcov. Utiahnite skrutky spodného krytu rozvodovej reťaze. Inštalácia v opačnom poradí: nainštalujte štartér. Nainštalujte generátor. Nainštalujte kryt olejového filtra. Nainštalujte kryty rozvodovej reťaze vľavo a vpravo. Namontujte olejové tesnenie kľukového hriadeľa.
