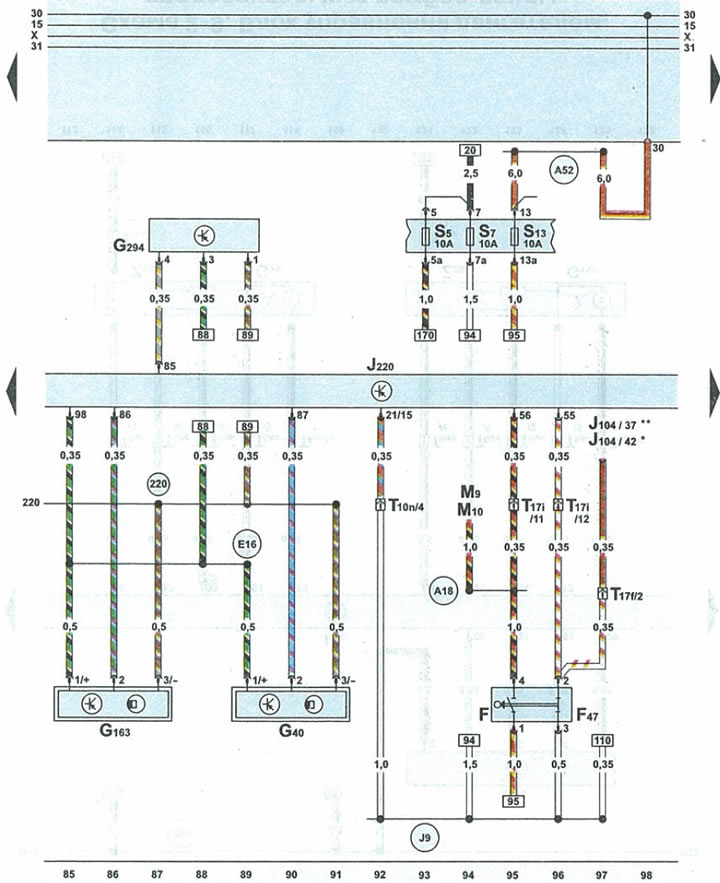

Schema 2-7. Unitate de control motor, senzori inductivi (senzori hall), întrerupător lumini de frână, senzor presiune servofrână
F | comutator lumini de frână |
F47 | comutator de croazieră |
G40 | senzor de poziție a arborelui cu came 1 |
G163 | senzor de poziție a arborelui cu came 2 |
G294 | senzor de presiune a servofrânelor |
J104 | Unitate de control ABS cu EDS |
J220 | unitatea de control al motorului |
M9 | bec de frână în farul din spate stânga |
M10 | bec de frână în farul din spate dreapta |
S5 | siguranța |
S7 | siguranța |
S13 | siguranța |
T10n | Cutie de siguranțe/releu portocaliu cu 10 pini sub caren |
T17f | Fișă neagră cu 17 pini pe cutia releului de sub buzunarul pentru obiecte mici de pe panoul de bord, pe partea șoferului |
T17i | Conector alb cu 17 pini pentru cutia de siguranțe și relee sub caren |
220 | «greutate» (-) (senzor) în cablajul motorului |
A18 | firul terminalului 54 din cablajul tabloului de bord |
A52 | cablul 2 borna 30 a potențialului pozitiv din cablajul tabloului de bord |
E16 | Cablul de semnal de 5V în cablajul unității de comandă a motorului |
J9 | cablul 1 borna 15a din cablajul ABS |
* | vehicule cu ABS seria 5.3 |
** | vehicule cu ABS seria 5.7 |
