Schemat okablowania przełącznika świateł ostrzegawczych (Audi A6 C5)

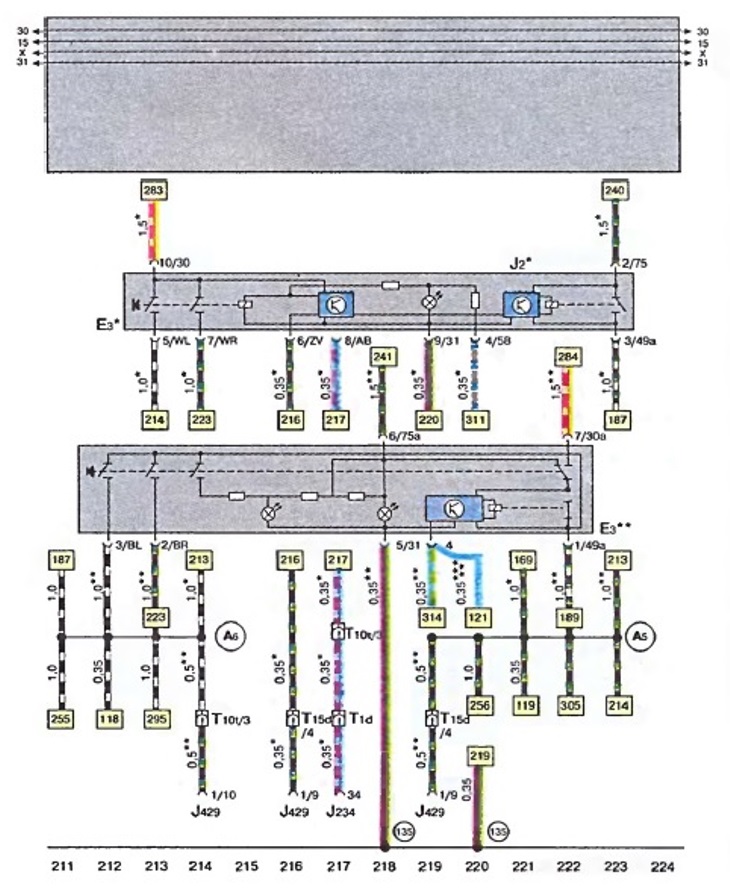

Schemat 16. Wyłącznik świateł awaryjnych dla pojazdów z silnikami ASK, ALG, AGA i ALF

• EZ - wyłącznik światła ostrzegawczego
• J 2 - przekaźnik światła ostrzegawczego
• J 234 - Jednostka sterująca poduszką powietrzną
• J 429 - Sterownik zamka centralnego
• T 1 d - złącze wtykowe 1-pinowe brązowe, zacisk łączący słupek A prawy
• T 10 t - złącze wtykowe 10-stykowe pomarańczowe, zacisk łączący słupek A prawy
• T 15 d - złącze wtykowe 15-stykowe czarne, zacisk przyłączeniowy słupek A lewy
• 135 - połączenie z nadwoziem ("masa") "2", w wiązce przewodów zestawu wskaźników
• 5 to połączenie dodatnie (skręć w prawo), w wiązce przewodów zestawu wskaźników
• 6 to połączenie dodatnie (skręt w lewo), w wiązce przewodów zestawu wskaźników

* - do numeru podwozia 5000
** - po numerze podwozia 5001
* * * - samochody z hakiem holowniczym
