Снятие и установка масляного поддона (Audi А2)

Снятие

Снять капот двигателя. Извлечь щуп для определения уровня масла из направляющей трубки.

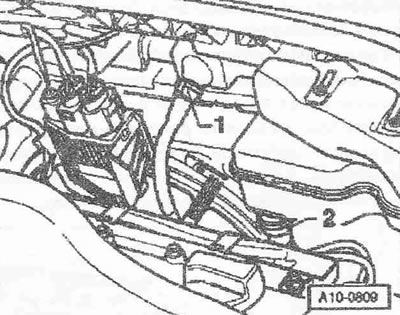

Снять направляющую трубку «1» щупа для определения уровня масла; для этого нажать кнопки фиксатора. Снять маслозаливную трубку «2» с маслозаливной емкости. Снять выхлопную трубу.

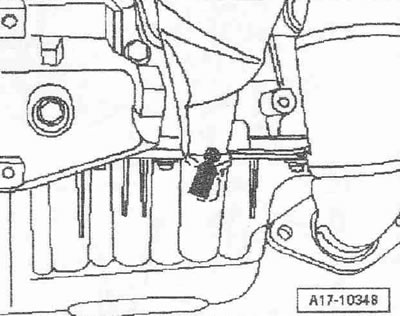

Выкрутить болт «стрелка», снять опору с направляющей трубкой для щупа для определения уровня масла и маслозаливной трубкой с масляного поддона.

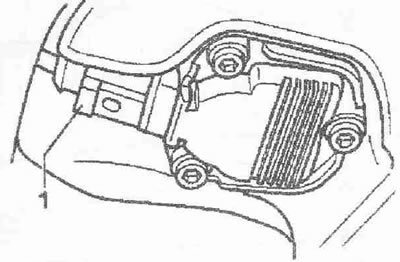

Отсоединить штекерный разъем «1» датчика уровня и температуры масла «G266».

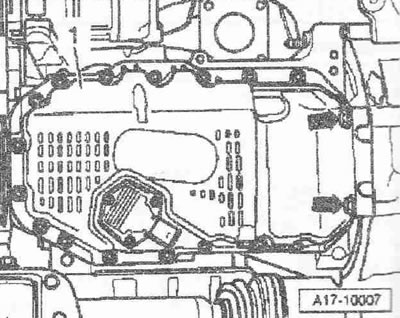

Установить приспособление для откачки масла «V.A.G 1782» под двигателем и слить масло. Вывернуть болты «стрелки» соединения масляного поддона и КП. Крест-накрест ослабить и открутить винты масляного поддона «1». Осторожно отделить масляный поддон от места склейки.

Установка

Установка в обратном порядке, при этом необходимо заменить уплотн. кольцо круглого сечения на направляющей трубке щупа для определения уровня масла. Закрыть открытые детали двигателя. Удалить остатки герметика с масляного поддона и блока цилиндров, например, с помощью вращающейся щетки-насадки с пластмассовой щетиной. Очистить посадочные поверхности; на них не должно быть масла и смазки. Отрезать носик тюбика по передней отметке (отверстие прибл. 2 мм).

Осторожно! Опасность закупоривания каналов системы смазки при избытке герметика. Валик герметика не должен быть толще указанного размера.

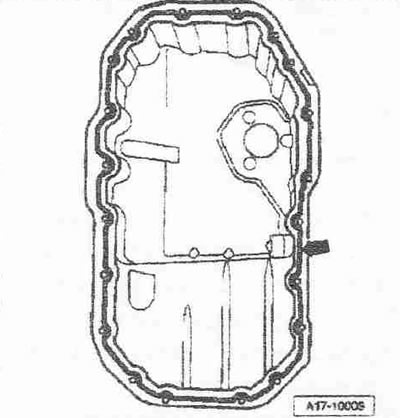

Наносить валик герметика «стрелка» на чистую посадочную поверхность масляного поддона, как показано на рисунке. Толщина валика герметика: 2...3 мм.

Инструкция. В области уплотн. фланца наносить герметик следует особенно осторожно. Установить масляный поддон в течение 5 минут после нанесения герметика.

Установить масляный поддон и затянуть болты. Если масляный поддон устанавливается при снятом двигателе, обратить внимание на то, чтобы масляный поддон со стороны КП оказался заподлицо с блоком цилиндров. После установки масляного поддона дать высохнуть герметику прибл. 30 минут. Только после этого можно залить масло. Установка в обратном порядке, при этом необходимо соблюдать следующее: установите опору с направляющей трубкой для щупа определения уровня масла и маслозаливной трубкой. Установить приемную трубку. Залить масло и проверить его уровень.
