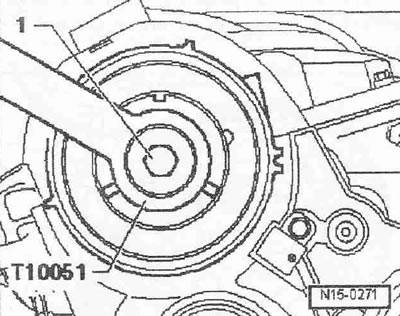

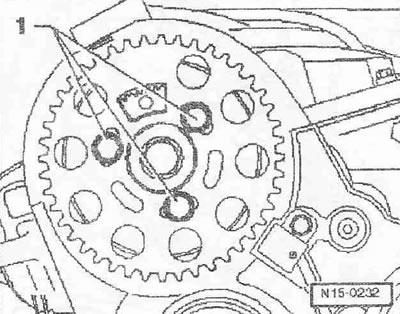

Отвернуть болты «1» и снять с втулки звездочку распредвала. Ослабить болт «1» втулки при помощи опорного ключа «Т10051». Затем вывернуть болт примерно на 2 оборота.

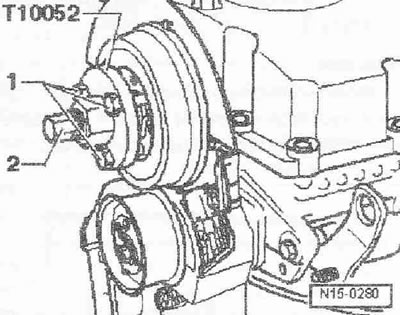

Установить съемник «Т10052» на втулке и ввернуть болты «1». Снять втулку с распредвала, для этого придерживать съемник за шестигранник (SW 30) и вворачивать болт «2». Снять втулку с конуса распредвала.

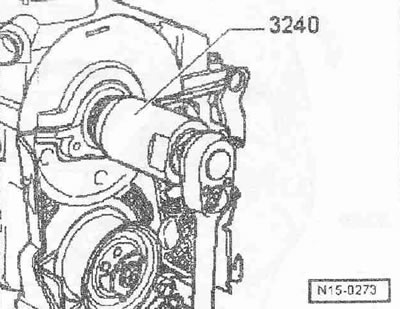

Поставить внутреннюю часть съемника манжет «3240» заподлицо с внешней частью и зафиксировать болтом с накатанной головкой. Смазать резьбовую головку съемника манжет, установить и, нажимая на съемник, завинтить в манжету как можно глубже. Ослабить болт с накатанной головкой и проворачивать внутреннюю часть съемника относительно распредвала, пока сальник не будет снят. Зажать съемник манжет по плоским краям в тисках. Удалить манжету клещами. Очистить рабочую и уплотнительную поверхности. Не смазывать дополнительно рабочую кромку манжеты.

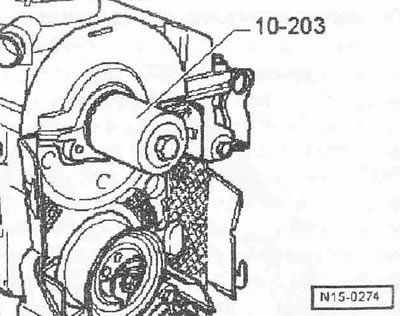

Удалить чистой тряпкой остатки масла на шейке распредвала. Заклеить паз на конусе распредвала липкой лентой. Осторожно надеть манжету на распредвал. Запрессовать манжету упором оправки для установки манжет «10.203» и завернуть болт М12х65 до упора.
Установить втулку на распределительный вал. Завернуть болт «1» при помощи опорного ключа «Т10051».

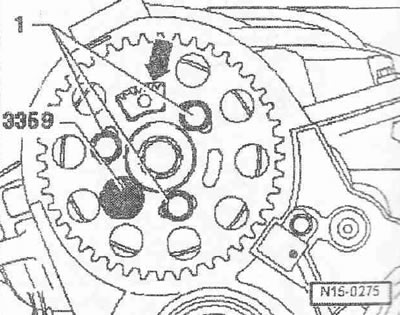

Установить звездочку распредвала на втулке. Зубчатый сектор «стрелка» звездочка- распредвала должен быть обращен наверх. Ввернуть болты «1» не до конца. Зафиксировать втулку распредвала фиксатором «3359». Установить зубчатый ремень (отрегулировать фазы газораспределения): привод зубчатого ремня с гидравлически демпфированным натяжным роликом, привод зубчатого ремня с демпфированным трением натяжным роликом. Момент затяжки: Втулка к распредвалу: 100 Нм.
