Sadržaj: Uklanjanje ↓ Montaža ↓
Uklanjanje
Oprez: Prilikom odspajanja kabela sustava zračnih jastuka, pridržavajte se sigurnosnih mjera opreza zračnih jastuka, pogledajte odjeljak Opće informacije i sigurnosne mjere.
1. Kako biste spriječili aktiviranje zračnog jastuka za glavu, isključite paljenje i prvo odvojite negativne (-), a zatim pozitivne kabele akumulatora. Upute su navedene u odjeljku Zamjena baterije.
2. Odvojite oblogu A-stupa u području B-stupa, pogledajte odjeljak Uklanjanje i ugradnja obloge A-stupa.
3. Odspojite oblogu D-stupa/oblogu vrata prikolice (karavan) u području B-stupa, pogledajte odgovarajući odjeljak.
4. Uklonite sigurnosni pojas na prednjem sjedalu, pogledajte odjeljak Uklanjanje i postavljanje prednjeg sjedala.
5. Izvucite oblogu (1) iz brtve vrata.
6. Odvojite oblogu (1) na opružnim stezaljkama na dnu (2) i na vrhu (5) i (7).
7. Povucite prema dolje oblogu (1) i odvojite je od B-stupa.
8. Odvojite sigurnosni pojas (3) od regulatora visine pojasa (4) i uklonite oblogu.
Montaža
Oprez: Nemojte pritiskati gumb za zaključavanje (6) tijekom instalacije.
1. Umetnite sigurnosni pojas u regulator visine pojasa.

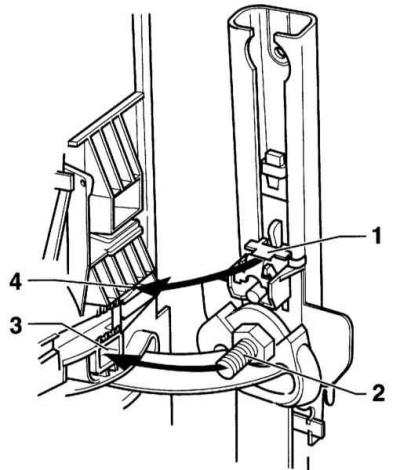

2. Pomaknite kopču s ključem (4), bez pritiskanja ključa, odozgo prema dolje na polugu za otpuštanje (1) regulatora visine i istovremeno umetnite klin (2) u utor (3).
3. Pričvrstite oblogu B-stupa na vrhu. U tom slučaju, jezičci za zaključavanje (5) i (7) trebaju biti fiksirani. Pazite da održite točan razmak.
4. Pritisnite obrub na dnu opružnim stezaljkama (2) i učvrstite ga.
5. Postavite brtvu vrata preko obloge s lijeve i desne strane.
6. Provjerite rad regulatora visine: Pritisnite i otpustite tipku za zaključavanje. Trebao bi se sam vratiti na gornji položaj. Pomaknite regulator visine i zaključajte ga. U tom slučaju, regulator bi trebao biti jasno fiksiran u svakom od pet položaja. U suprotnom uklonite oblogu i ponovno spojite kopču s ključem za zaključavanje na regulator visine.
7. Postavite sigurnosni pojas na prednje sjedalo, pogledajte odjeljak Uklanjanje i postavljanje prednjeg sjedala.
8. Učvrstite oblogu A-stupa i oblogu D-stupa/poklopca prikolice (karavan) u području B-stupa, pogledajte odgovarajući odjeljak.
Oprez: Prilikom spajanja akumulatora u vozilu ne smije biti nikoga.
9. Uklonite izolacijsku traku s negativnog pola baterije, prvo spojite pozitivni (+) kabel, a zatim negativni (-) kabel na bateriju.
Upozorenje: Slijedite upute u odjeljku Zamjena baterije.
