Sadržaj: Uklanjanje ↓ Montaža ↓
Uklanjanje
Upozorenje: Za uklanjanje prednjeg sjedala s bočnim zračnim jastukom potreban je AUDI VAS 6036 adapter.
1. Sjedalo podesivo po visini: Podignite sjedalo.
2. Povucite poklopac (2) preko kraja (1) sigurnosnog pojasa i uklonite ga.
3. Pritisnite kraj pojasa (1) prema dolje (strelice) i odvojite ga od sjedala. Izvucite sigurnosni pojas iz vodilice pojasa na sjedalu.
4. Pomaknite prednje sjedalo (4) prema naprijed.
5. Izvucite 4 kopče (2) i uklonite stražnje sigurnosne poklopce (1).
6. Gurnite prednje sjedalo natrag, izvucite 2 kopče i uklonite prednje poklopce vodilica.
7. Uklonite 2 vijka (3) straga i sprijeda.
8. Kako biste spriječili aktiviranje zračnog jastuka za glavu, isključite paljenje i prvo odvojite negativne (-), a zatim pozitivne kabele akumulatora. Upute su navedene u odjeljku Zamjena baterije.

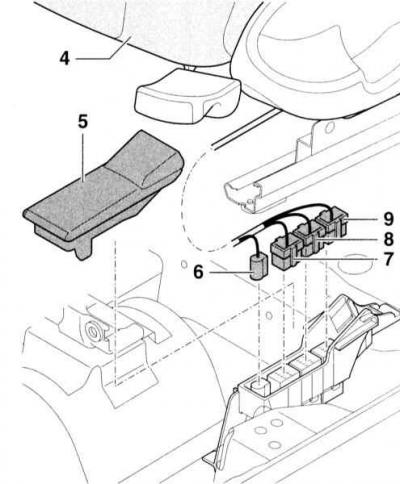

9. Preklopite prednje sjedalo (4) i podignite poklopac (5) kutije za utikače.
Oprez: Prije odspajanja konektora bočnog zračnog jastuka, ispraznite sav statički elektricitet kratkim dodirom brave na vratima ili karoserije. Adapter zračnog jastuka mora ostati spojen dok se sjedalo ponovno ne postavi. Svakako se pridržavajte sigurnosnih mjera opreza pri rukovanju zračnim jastukom, pogledajte odjeljak Opće informacije i sigurnosne mjere.
10. Pritisnite jezičak na konektoru i odvojite konektor bočnog zračnog jastuka (narančasta) (6).
11. Odspojite konektor za napajanje (crvena) (7), grijanje sjedala (8) (zelena) i sigurnosni pojas (crna) (9), ako postoji.
12. Spojite konektor bočnog zračnog jastuka (narančasta) (6) na adapter zračnog jastuka VAS 6036.
Upozorenje: adapter pruža dodatnu zaštitu od elektrostatičkog pražnjenja.
13. Ako je moguće, spojite drugi kraj adaptera zračnog jastuka na utikač za napajanje (crvena) (7).
14. Skinite prednje sjedalo.
Montaža
1. Montaža se izvodi obrnutim redoslijedom od uklanjanja. U tom slučaju pričvrstite prednje sjedalo zakretnim momentom 50 Nm.
Oprez: Prilikom spajanja akumulatora u vozilu ne smije biti nikoga.
2. Uklonite izolacijsku traku s negativnog pola baterije, prvo spojite pozitivni (+) kabel, a zatim negativni (-) kabel na bateriju.
Upozorenje: Slijedite upute u odjeljku Zamjena baterije.
3. Ako se nakon uključivanja kontakta indikator zračnog jastuka na armaturnoj ploči ne ugasi, potrebno je očitati informaciju iz memorije grešaka u servisu.
