Prekidači na prednjoj ploči
1. Pomoću malog odvijača pažljivo izvucite prekidač iz prednje ploče. Stavite komad kartona ili krpu ispod odvijača kako ne biste ogrebali prednju ploču.
2. Uklonite kućište prekidača s konzole s dugim kliještima i odvojite konektor sa stražnje strane prekidača.
3. Ugradnja - obrnuti postupak.
Pristojni prekidači za rasvjetu

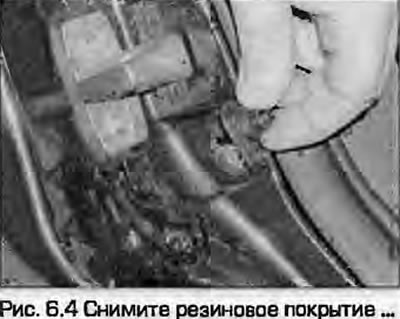

4. Uklonite gumeni pokrov (Sl. 6.4).
5. Uklonite vijak s Phillips glavom.

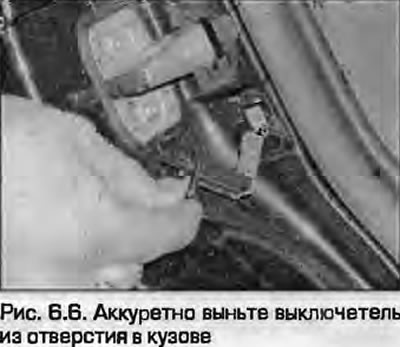

6. Pažljivo uklonite prekidač iz rupe u tijelu (Sl. 6.6). Odvojite ožičenje i uklonite prekidač. Ne dopustite da žica padne unutar stalka - zalijepite je trakom.
7. Ugradnja - obrnuti postupak.
Prekidač za podešavanje bočnog ogledala
8. Uklonite oblogu vrata i vodootpornu membranu - vidi poglavlje 11.

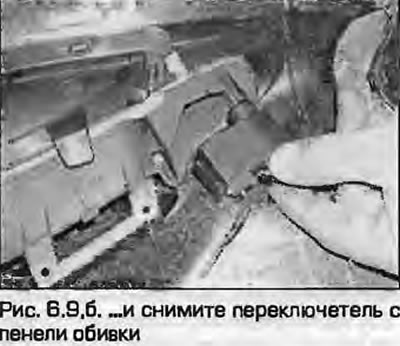

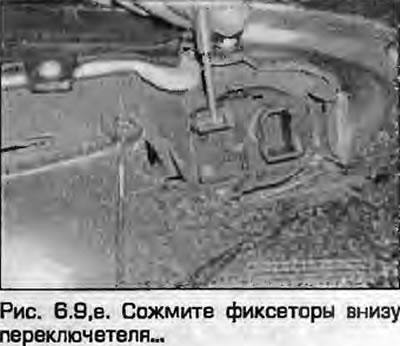

9. Odspojite konektor. Stisnite jezičke na dnu prekidača i uklonite prekidač s obloge (Sl. 6.9).
 |
 |
10. Ugradnja - obrnuti postupak.
Prekidač za upravljanje električnim krovnim otvorom
11. Pomoću malog odvijača uklonite ploču prekidača/svjetla s krovne ploče.
12. Odvojite konektor od sklopke.
13. Uklonite ručicu s osovine prekidača, odvrnite maticu za pričvršćivanje i uklonite prekidač s krovne ploče.
14. Ugradnja - obrnuti postupak.
Indikator ručne kočnice
15. Uklonite stražnji dio središnje konzole kako je opisano u poglavlje 11.
16. Otpustite vijak i uklonite prekidač s poluge. Na nekim modelima, prekidač se jednostavno pričvrsti na montažni nosač.
17. Odspojite ožičenje s prekidača.
18. Ugradnja - obrnuti postupak.
Prekidači električnih prozora montirani na vrata
19. Uklonite oblogu vrata i membranu za odbijanje vode kao što je opisano u poglavlje 11.

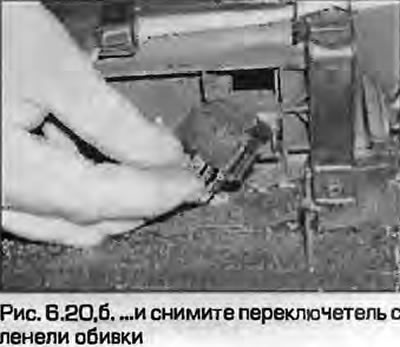

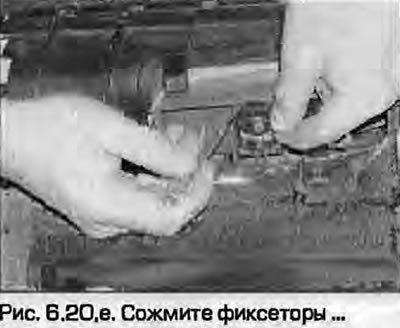

20. Stisnite kopče i uklonite prekidač s obloge (crtež. 6.20, a, b).
 |
 |
21. Instalacija - obrnuti postupak.
Prekidač/senzor svjetla kočnice
22. Pogledajte opis poglavlja 9.
Prekidači na stupu upravljača
23. Pogledajte opis stavak 5.
